4 Überlegungen zur Platzierung
Bei der Planung der Installation eines Searchline Excel-Detektors müssen die spezifischen Anwendungsanforderungen, der
Standort und mögliche Quellen für Probleme sorgfältig berücksichtigt werden.
Benutzern wird dringend empfohlen, Honeywell-Experten zu konsultieren, die Erfahrung mit der Kartierung von Standorten
und der korrekten Standortwahl für Gasdetektoren haben.
4.1 Safety Case Framework
In Übereinstimmung mit den Empfehlungen von IEC 61508, IEC 61511 und EEMUA wird das Safety Case Framework als
Verfahren verwendet, um Risiken in gefährlichen Installationen auf ein akzeptables Maß zu reduzieren. Dieses Framework
basiert auf dem Konzept der „Schutzebenen", das in der Prozessindustrie weithin angewendet wird und in einschlägigen
Sicherheitsstandards klar definiert ist.
Für Überlegungen zur Anwendung aller Arten von Schutzebenen gilt: Einige Ebenen sind präventiver Natur
(z. B. Notfallabschaltung), während andere Ebenen die Auswirkungen möglicher Vorfälle mindern sollen (z. B. Brand- und
Gasschutzsysteme oder Notfallreaktionssysteme für Anlagen). Andere Schutzebenen können dem Auftreten von Vorfällen
von vornherein entgegenwirken (z. B. Schutz von Anlagen und physischen Komponenten, Management von Einschränkungen
und Grenzen, Bedienerschulungen und Komponentenverwaltung). Es gibt auch Schutzebenen, die Erkennung und Warnung
sowie zugehörige Anleitungen bereitstellen (z. B. alarm für den Bediener, frühe Erkennung von Ereignissen und integrierte
Verfahren für Bediener). Ebenen können automatisiert sein, z. B. Geräte für Notfallabschaltungen (Emergency Shutdown
(ESD) oder erfordern ein manuelles Eingreifen (z. B. Bedienerantworten auf einen alarm zu einem Prozess. Einige Ebenen
bieten leicht quantifizierbare Vorteile für die Risikoreduzierung. Voraussetzung ist jedoch, dass zunächst alle Risiken
identifiziert werden. Und schließlich gibt es Ebenen, die weniger konkrete, eher subtile Vorteile bieten.
Ein Open-Path-Gasdetektor wird im Allgemeinen im Rahmen eines Sicherheitsebenenmodells (Layered Safety
Model) verwendet. (Weitere Informationen finden Sie unter
brochures/A%20layered%20approach%20to%20plant%20safety.pdf.)
4.2 Standort für optimale Abdeckung
Anleitungen zur Positionierung von Gasdetektoren zur optimalen Abdeckung finden Sie in BS EN 60079-29-2, IEC 60079-
29-2 und anderen nationalen Verfahrensregeln. Der Installationsplaner sollte bei der Planung der Detektorenstandorte
diese Verfahrensregeln berücksichtigen. Die Positionierung sollte vom Kunden anhand des Safety Case festgelegt werden.
Im Allgemeinen können die folgenden Positionen die besten Ergebnisse für Searchline Excel Plus bereitstellen:
• Unterhalb potenzieller Leckstellen für Gase, die schwerer als Luft sind
• Oberhalb potenzieller Leckstellen für Gase, die leichter als Luft sind
• In der Nähe von Leckstellen, entlang der erwarteten Leckbahn, unter Berücksichtigung der vorherrschenden
Windrichtung und aller anderen Faktoren, die die Leckausbreitung beeinflussen können
• Zwischen potenziellen Leckstellen und potenziellen Zündquellen
Die Angaben oben gelten auch für Searchline Excel Edge einschließlich:
• Positionierung an Kanten/Grenzen von Bereichen, die überwacht werden sollen
• Positionierung an erhöhten Stellen oberhalb der Vegetation und Vermeidung von Fahrzeugen oder
anderen Sichtlinienhindernissen

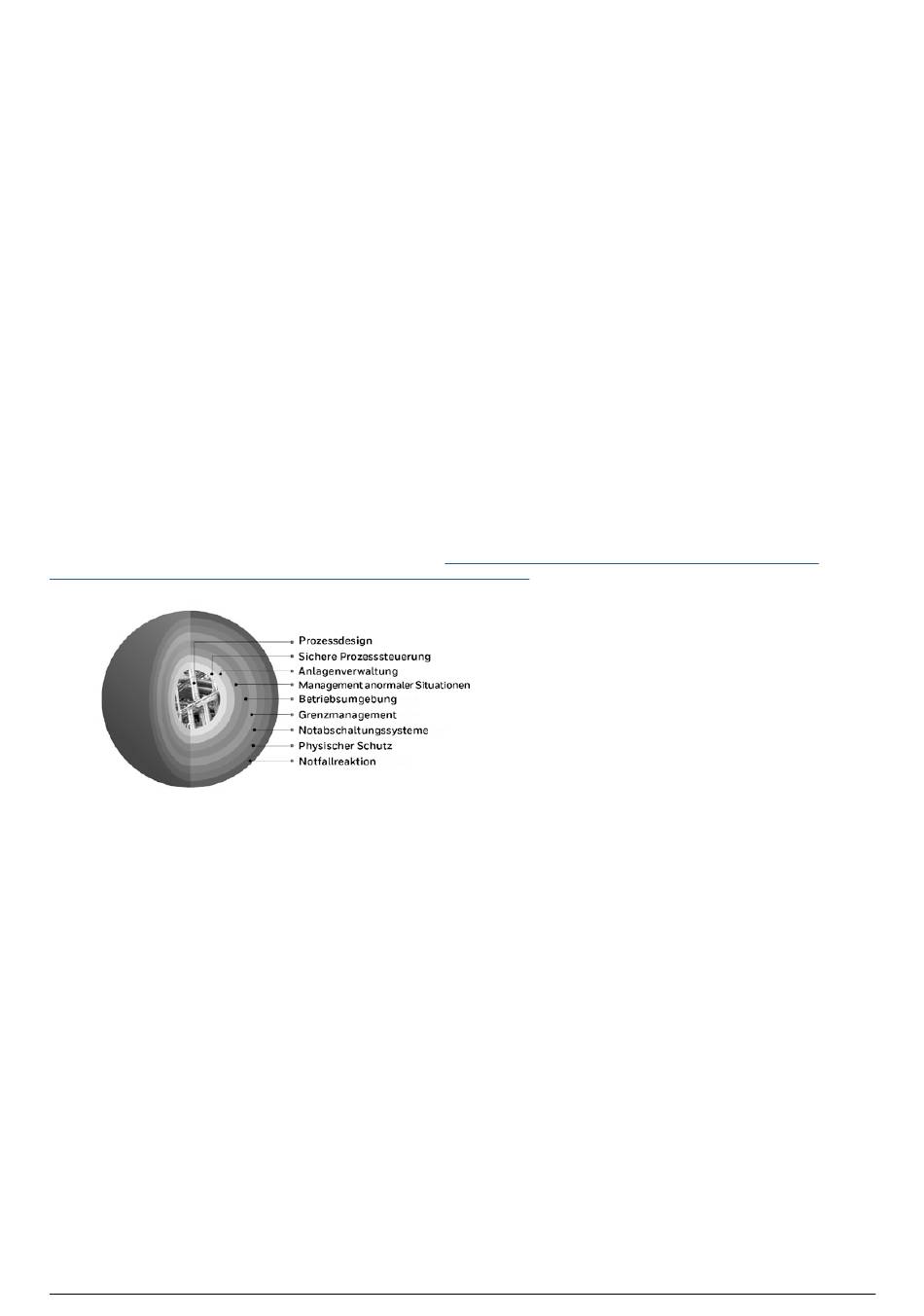

Abbildung 3. Das Sicherheitsebenenmodell
