Feineinstellungsringe

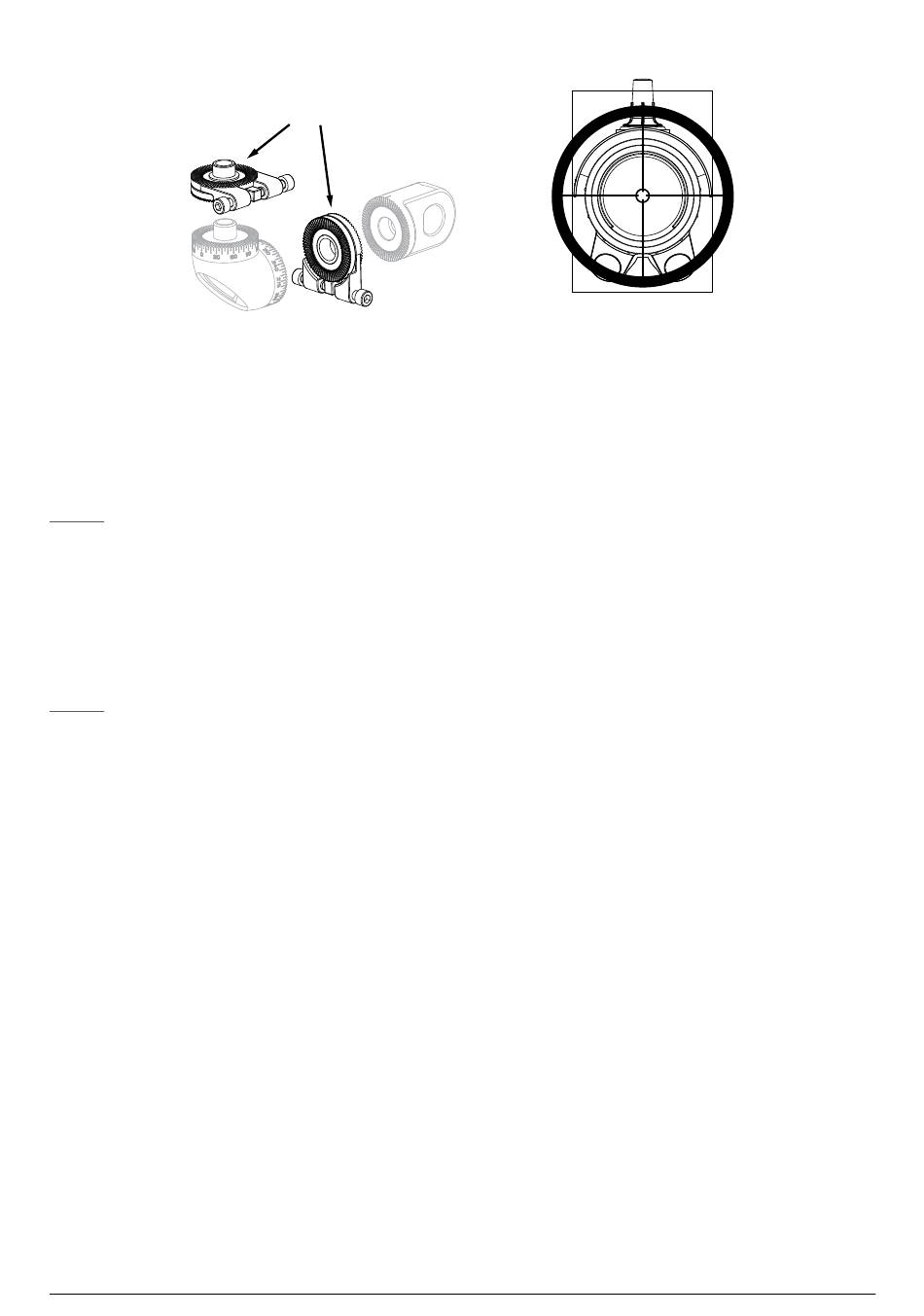

Abbildung 36. Feineinstellungsringe und Ansicht nach korrekter Ausrichtung
7.6 Inbetriebnahme von Searchline Excel Plus und Searchline Excel Edge
7.6.1 Herstellen einer Verbindung mit der Honeywell Fixed Platform-App über ein Mobilgerät.
Hinweis
Die Voraussetzungen für die Inbetriebnahme über Bluetooth sind:
• Die Honeywell Fixed Platform-App ist auf einem entsprechend zugelassenen Mobilgerät installiert. Informationen
zum erforderlichen Betriebssystem und zur erforderlichen Version finden Sie in Kapitel 14 „Spezifikationen".
• Der Benutzer ist vollständig bei der Honeywell User Management Suite (UMS) registriert.
Die Kommunikationsreichweite ist von der jeweiligen Situation und dem Installationsort von Searchline Excel Plus und
Searchline Excel Edge abhängig. Sie erzielen eine optimale Reichweite, wenn die Sichtlinie zwischen dem Empfänger und
dem Mobilgerät gewahrt bleibt.
Hinweis
Wenn 10 Minuten ohne aktive Bluetooth-Kommunikation vergehen, wird die Bluetooth-Verbindung vom Searchline Excel
Plus und Searchline Excel Edge automatisch beendet.
7.6.2 Einschalten von Sender und Empfänger
Versorgen Sie Sender und Empfänger mit Strom.
7.6.3 Einstellen der Echtzeituhr
Wenn noch nicht geschehen, stellen Sie über die Honeywell Fixed Platform-App die Echtzeituhr ein. Wenn Sie die
Echtzeituhr nicht einstellen, kann dies zu einer falschen Übersetzung der Zeitstempel des Detektors führen.
7.6.4 Prüfen der optischen Ausrichtung
Prüfen Sie über die Honeywell Fixed Platform-App die optische Ausrichtung. Die App vereinfacht diesen Schritt erheblich.
7.6.5 Festziehen der Schrauben
1. Überprüfen Sie die endgültige Positionierung des Instruments und nehmen Sie Einstellungen vor, wenn notwendig.
2. Ziehen Sie die nach links zeigende waagerechte M10-Schraube mit einem abschließenden Drehmoment von 30 Nm fest.
3. Ziehen Sie die übrigen Schrauben mit einem abschließenden Drehmoment von 30 Nm fest.
4. Drücken Sie das Schraubenabdeckblech wieder an.
7.6.6 Funktionsprüfung
Testen Sie die Reaktion von Searchline Excel Plus und Searchline Excel Edge mit einem Funktionstestfilter.
Informationen zum Testverfahren und zu akzeptablen Reaktionen auf Testfilter für verschiedene Gase finden Sie in
Kapitel 9.2 Funktionstests mit Funktionstestfiltern.
Aktualisieren Sie nach dem Test die Installationscheckliste mit dem Nominalwert des Testfilters und der angezeigten
Reaktion des Instruments. Markieren Sie das Feld „Pass" oder „Fail".
Searchline Excel™ Plus / Searchline Excel™ Edge – Technisches Handbuch
Kapitel 7 Ausrichtung und Inbetriebnahme
Nach genauer
Ausrichtung
