24 Kapitel 5 Mechanische Installation
5.7 Installation an einem Pfahl
5.7.1 Installation der universellen Montagehalterung
Verwenden Sie für die Pfahlinstallation das optionale Pfahlbefestigungskit. Weitere Informationen finden Sie in diesem
Handbuch in Kapitel 13, Bestellinformationen.
1. Verwenden Sie für Pfähle mit 50 bis 101 mm Durchmesser die mitgelieferte Universal-Montagehalterung.
2. Für größere Pfosten mit einem Durchmesser zwischen 101 bis 152 mm verwenden Sie den Montageplattenadapter
für die universelle Montagehalterung (optional; weitere Informationen finden Sie in diesem Handbuch in
Kapitel 13, Bestellinformationen.)
3. Befestigen Sie die montierte universelle Montagehalterung (oder den Montageplattenadapter für die universelle
Montagehalterung) am Pfosten. Richten Sie die V-Nut des Halterungsflanschs an dem Pfahl aus, damit er gut passt.
Befestigen Sie die Halterung mit zwei U-Schrauben und vier Muttern mit Unterlegscheiben. Alternativ können Sie die
Halterung auch mithilfe der Worm Drive-Clips befestigen (Abbildung 5).
4. Schrauben Sie beide horizontalen M10-Schrauben um 2-3 Umdrehungen los.
5. Passen Sie den Zapfen in horizontaler Position an.
6. WICHTIG: Ziehen Sie zuerst die nach links zeigende waagerechte M10-Schraube (Abbildung 5) an, um den Zapfen in
waagerechter Position zu fixieren (Drehmoment 30 Nm).
7. WICHTIG: Ziehen Sie dann die nach rechts zeigende senkrechte M10-Schraube (Abbildung 5) an, um den Zapfen in
waagerechter Position zu fixieren (Drehmoment 10 Nm).
VORSICHT
!
Für die Installation an beweglichen Objekten, z. B. Gasträgern, wird die Verwendung von Schneckengewindeschellen
NICHT empfohlen.
Hinweis
Alle Schrauben der Universal-Montagehalterung sind gesichert, um sicherzustellen, dass sie während der Installation nicht
versehentlich verloren gehen.
Nach links
gerichteter
horizontaler
M10-Bolzen
(Drehmoment
30 Nm)

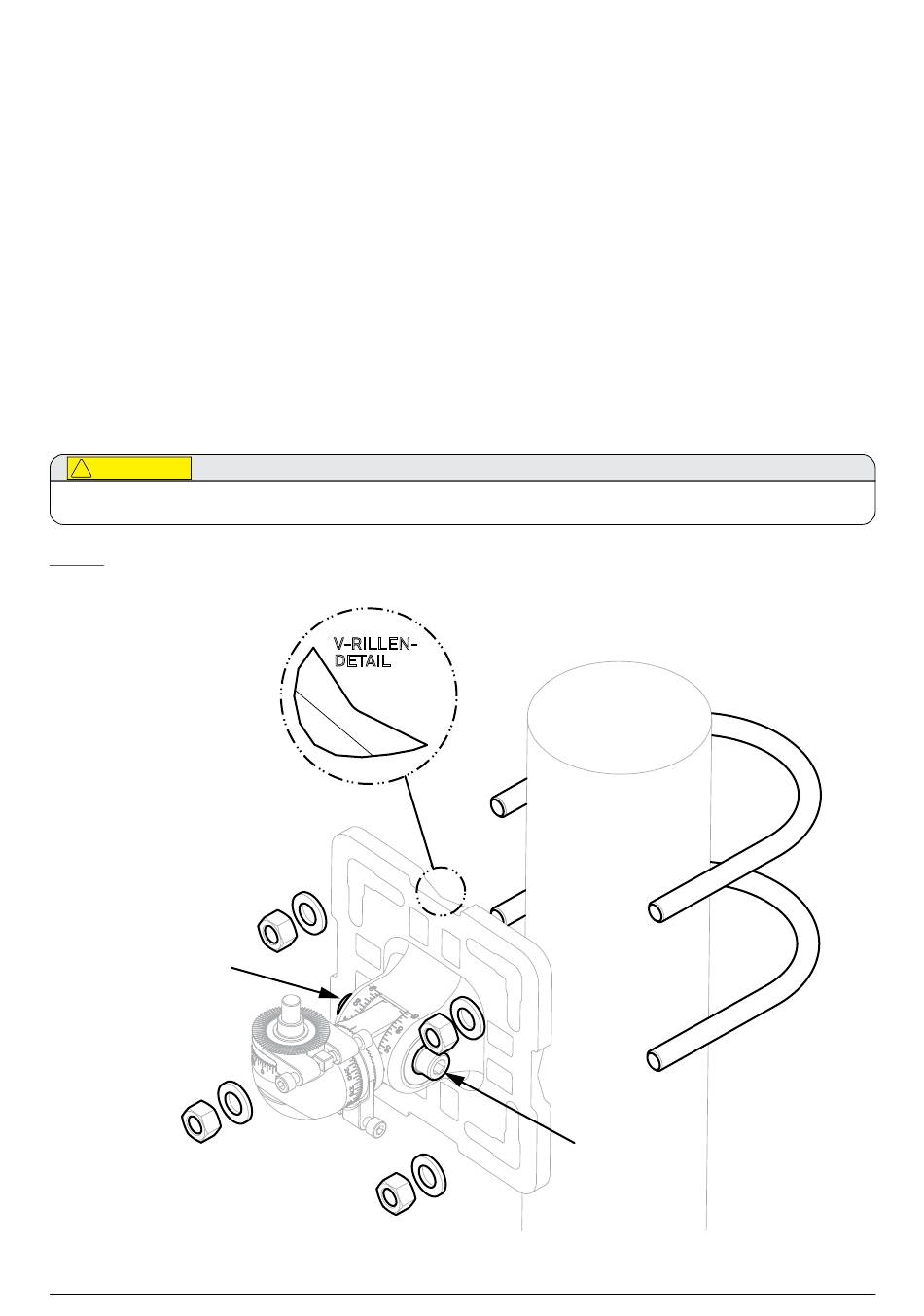

Abbildung 10. Montage der universellen Montagehalterung an einem Pfosten mit U-Schrauben
V-RILLEN-
DETAIL
Searchline Excel™ Plus / Searchline Excel™ Edge – Technisches Handbuch
Nach rechts
gerichteter
horizontaler
M10-Bolzen
(Drehmoment
10 Nm)
