6. Platzieren Sie Ihr Auge nahe am Sucher.
7. Überprüfen Sie mithilfe des Suchers des Alignment Scope, ob Sender und Empfänger ausgerichtet sind und einander

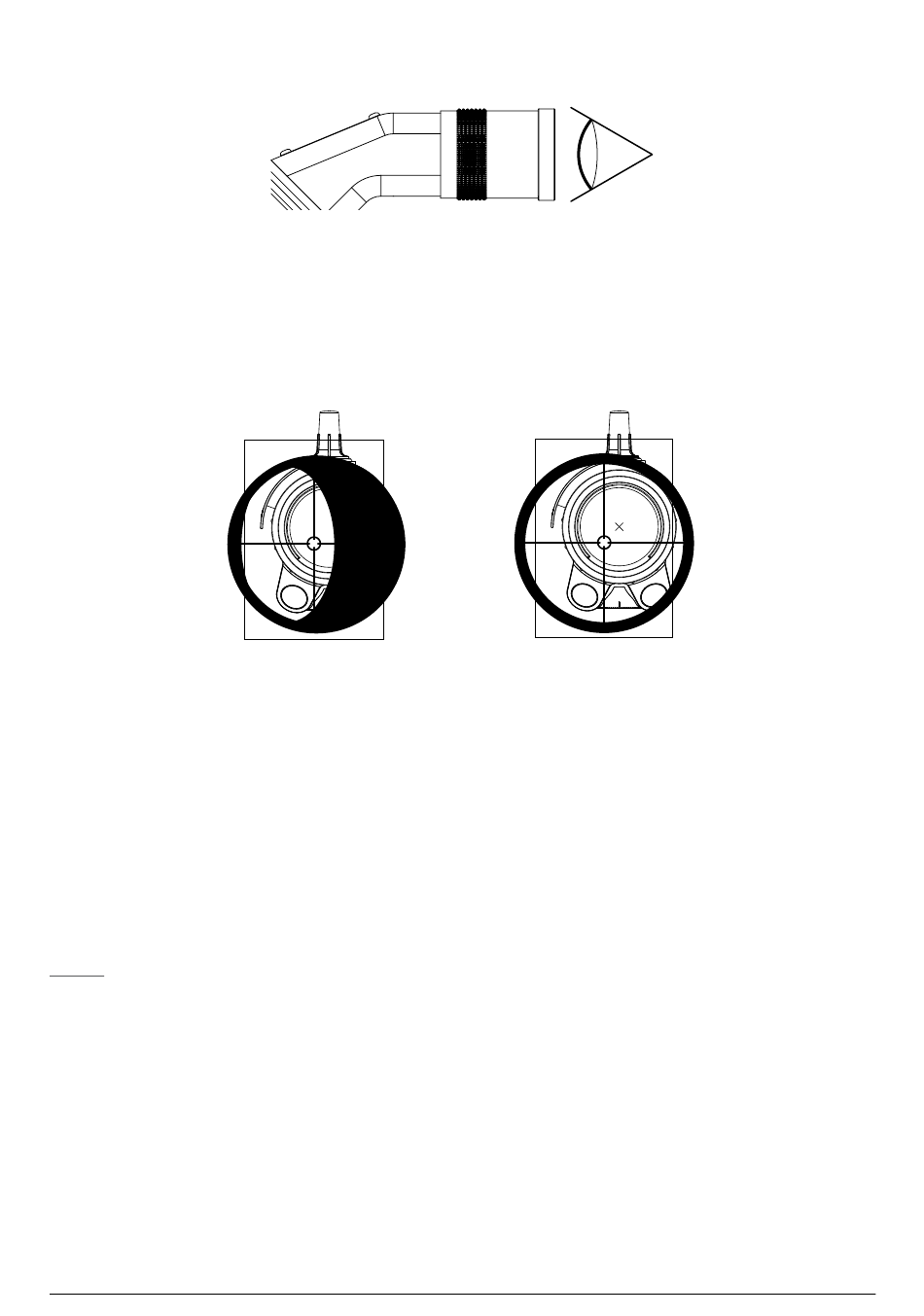

gegenüberliegen. Abbildung 35 zeigt die Sicht durch das Alignment Scope. Beachten Sie die einfache Einstellung, die
eine Vollkreisansicht durch das Objektiv ermöglicht.
8. Verwenden Sie eine Sichtposition, die sicherstellt, dass das vollständige kreisförmige Sichtfeld gesehen wird. Bei leichter
Abweichung von der Achse ist eine Ellipse zu sehen. Die Zoomfunktion ermöglicht ein einfacheres Finden von Sender
oder Empfänger. Die Okulareinstellung kann so eingestellt werden, dass die beste Augenposition leicht wiederholbar ist.
Abbildung 35. Ansicht mit Achsenabweichung vs. einfache Ausrichtung
9. Stellen Sie am Sichtarm einen hohen Vergrößerungs-Zoom von ungefähr 12 ein.
10. Verwenden Sie an der optischen Trommel die Einstellung 2, um die Markierungen zu fokussieren.
11. Verwenden Sie an der optischen Trommel die Einstellung 1, um das Bild in der Entfernung zu fokussieren.
12. Führen Sie die Feineinstellung des Vergrößerungszooms und des Bildfokus aus wie notwendig.
13. Ziehen Sie die mach links zeigende waagerechte M10-Schraube an der universellen Montagehalterung fest
(Drehmoment 30 Nm).
14. Ziehen Sie die nach rechts weisende waagerechte M10-Schraube an der universellen Montagehalterung fest
(Drehmoment 10 Nm).
15. Ziehen Sie die senkrechte M10-Zapfenschraube fest (Drehmoment 30 Nm).
16. Ziehen Sie die waagerechte M10-Zapfenschraube fest (Drehmoment 30 Nm).
Hinweis
Dies sollte das letzte Mal sein, dass diese M10-Ausrichtungsschrauben festgezogen werden müssen. Ein späteres weiteres
Festziehen beeinflusst die Feineinstellung und sollte daher vermieden werden.
Abbildung 34. Der Sucher
Ansicht mit
Achsenabweichung
Searchline Excel™ Plus / Searchline Excel™ Edge – Technisches Handbuch
Kapitel 7 Ausrichtung und Inbetriebnahme
Basisausrichtung
