Das Senderfenster wird kontrolliert erwärmt, um Kondensation, Frost, sowie Eis- und Schneeablagerungen zu minimieren.
Bei besonders kalten Betriebsbedingungen wird die Erwärmung des Senderfensters auf Turbostufen erhöht. Der Turbomodus
kann deaktiviert werden, wenn er nicht erforderlich ist.
Die elektrischen Anschlüsse zum Sender erfolgen über ein separates Ex-de-Verdrahtungsfach. Das Verdrahtungsdiagramm
finden Sie in Kapitel 6 Elektroinstallation.
3.10 Empfänger
Der Searchline Excel-Empfänger erfasst den Infrarotstrahl vom Sender und führt erweiterte Messungen durch, um die
Kohlenwasserstoffgase im Strahlweg zu erkennen und zu messen.
Das Empfängerfenster ist beheizt, um Kondensation, Frost und Schneeablagerungen zu minimieren. Die Heizstufe wird
vom Mikrocontroller gesteuert und je nach Fenstertemperatur von Null bis Maximal geregelt.
Die primäre Ausgabe des Empfängers ist ein Signal im Bereich 4-20mA und ist als Quelle oder Senke mit drei oder vier
Drähten erhältlich. Für die meisten Anwendungen ist die Ausgabe für einen Bereich von 0 bis 5 LEL.m kalibriert (ppm ist
ebenfalls verfügbar).
Der Empfänger kann über das HART-Protokoll kommunizieren. Dieses Protokoll stellt eine digitale Kommunikation bereit,
die den Standard-Analogausgang überlagert.
Der Empfänger bietet eine Möglichkeit für die digitale Modbus-Kommunikation zwischen dem Empfänger und einem
externen Controller.
Der Empfänger besitzt darüber hinaus eine Bluetooth-Schnittstelle, die eine eingriffsfreie Remote-Verbindung über ein
geeignetes mobiles Gerät und die Honeywell Fixed Platform-App unterstützt.
3.11 Montagezubehör und Flexibilität
Der Searchline Plus- und der Edge Excel-Detektor werden standardmäßig mit einer Universal-Montagehalterung geliefert,
die vor dem Einbau des Gerätes problemlos installiert werden kann. Die Universalmontagehalterung ermöglicht die einfache
Befestigung an einer Vielzahl von Oberflächen sowie an Stangen, Streben, Platten und anderen Infrastrukturelementen.
Sie wird aus hochwertigem Edelstahl hergestellt. Die Drei-Achsen-Einstellung sowie die Feineinstellung ermöglichen es,
das Sender- und Empfängerpaar präzise auf eine koaxiale Ausrichtung einzustellen.

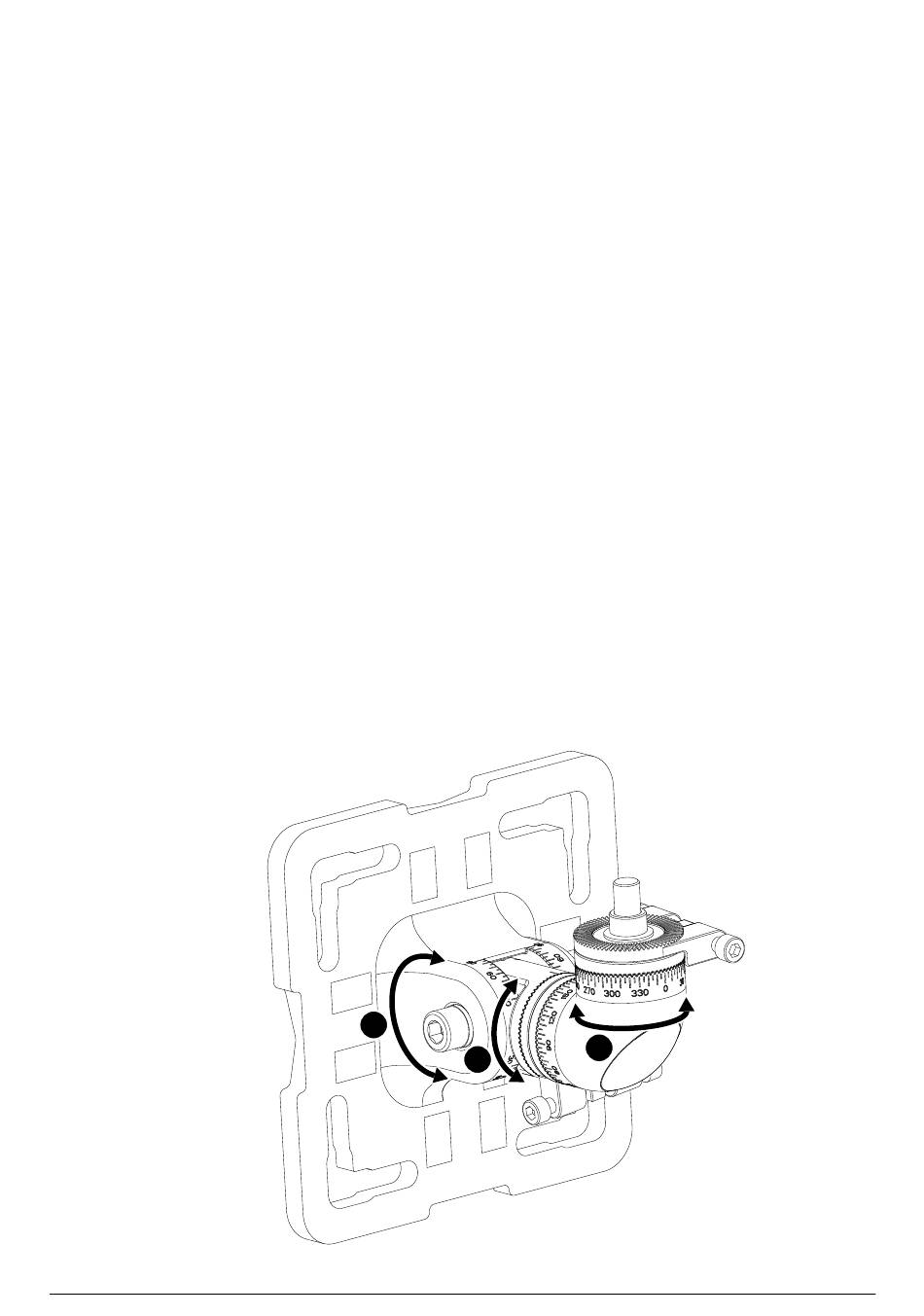

• Einstellbereich in der vertikalen Achse (A) = 0° bis 90°
• Einstellbereich in der horizontalen Achse (B) = -45° bis +45°
• Einstellungsdrehbereich (C) = -45° bis +45°
• Grundlegende graduelle Anpassung in Schritten von je fünf Grad
• Graticule für einfache Einstellung
A
Abbildung 2. Einstellbereiche
Searchline Excel™ Plus / Searchline Excel™ Edge – Technisches Handbuch
B
C
Kapitel 3 Übersicht
C
