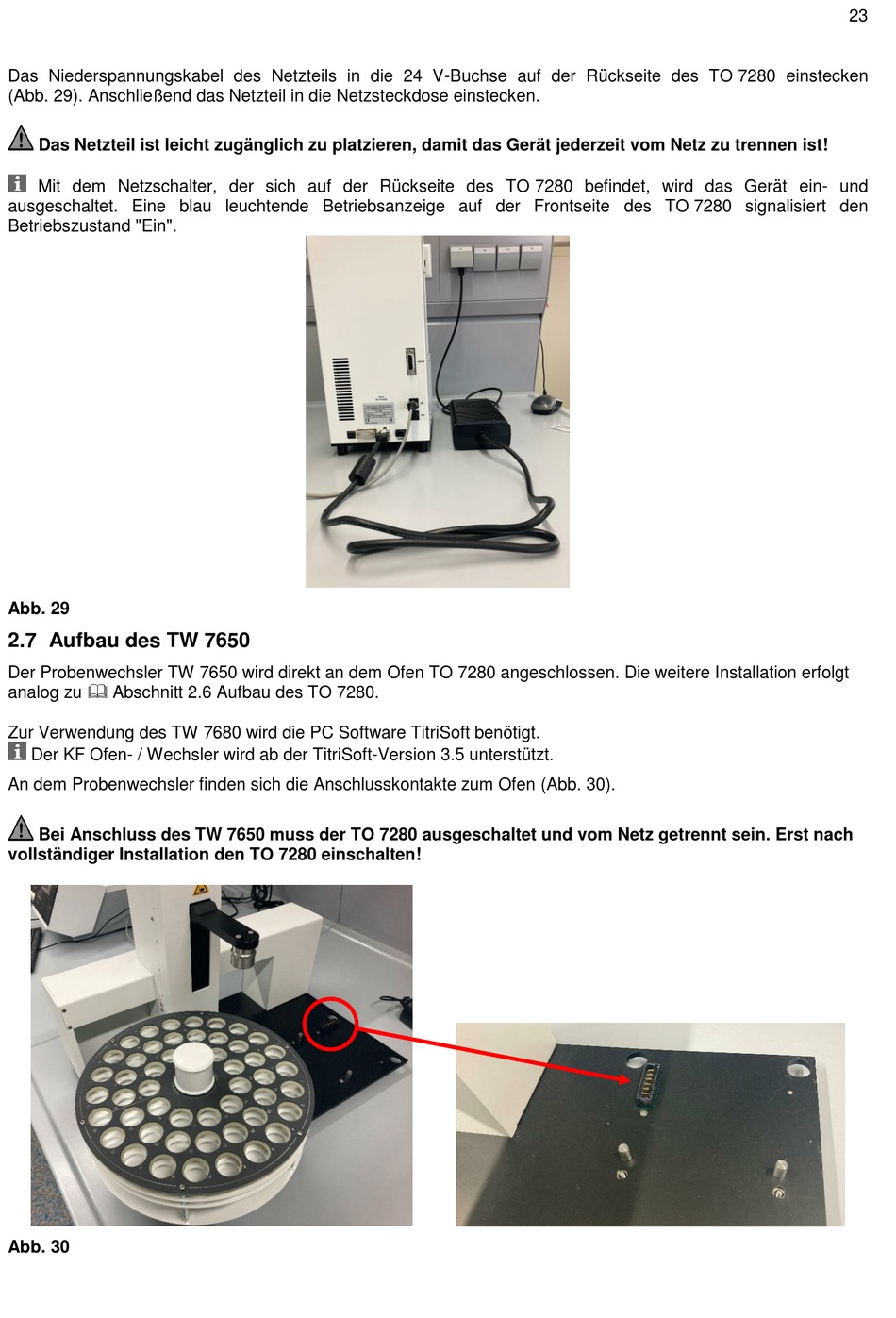

Das Niederspannungskabel des Netzteils in die 24 V-Buchse auf der Rückseite des TO 7280 einstecken
(Abb. 29). Anschließend das Netzteil in die Netzsteckdose einstecken.
Das Netzteil ist leicht zugänglich zu platzieren, damit das Gerät jederzeit vom Netz zu trennen ist!
Mit dem Netzschalter, der sich auf der Rückseite des TO 7280 befindet, wird das Gerät ein- und
ausgeschaltet. Eine blau leuchtende Betriebsanzeige auf der Frontseite des TO 7280 signalisiert den
Betriebszustand "Ein".
Abb. 29
2.7

Aufbau des TW 7650

Der Probenwechsler TW 7650 wird direkt an dem Ofen TO 7280 angeschlossen. Die weitere Installation erfolgt
analog zu  Abschnitt 2.6 Aufbau des TO 7280.
Zur Verwendung des TW 7680 wird die PC Software TitriSoft benötigt.
Der KF Ofen- / Wechsler wird ab der TitriSoft-Version 3.5 unterstützt.
An dem Probenwechsler finden sich die Anschlusskontakte zum Ofen (Abb. 30).
Bei Anschluss des TW 7650 muss der TO 7280 ausgeschaltet und vom Netz getrennt sein. Erst nach
vollständiger Installation den TO 7280 einschalten!
Abb. 30
23
