12
2.3
Anschlüsse des TM 235 TO und des TitroLine
1
4

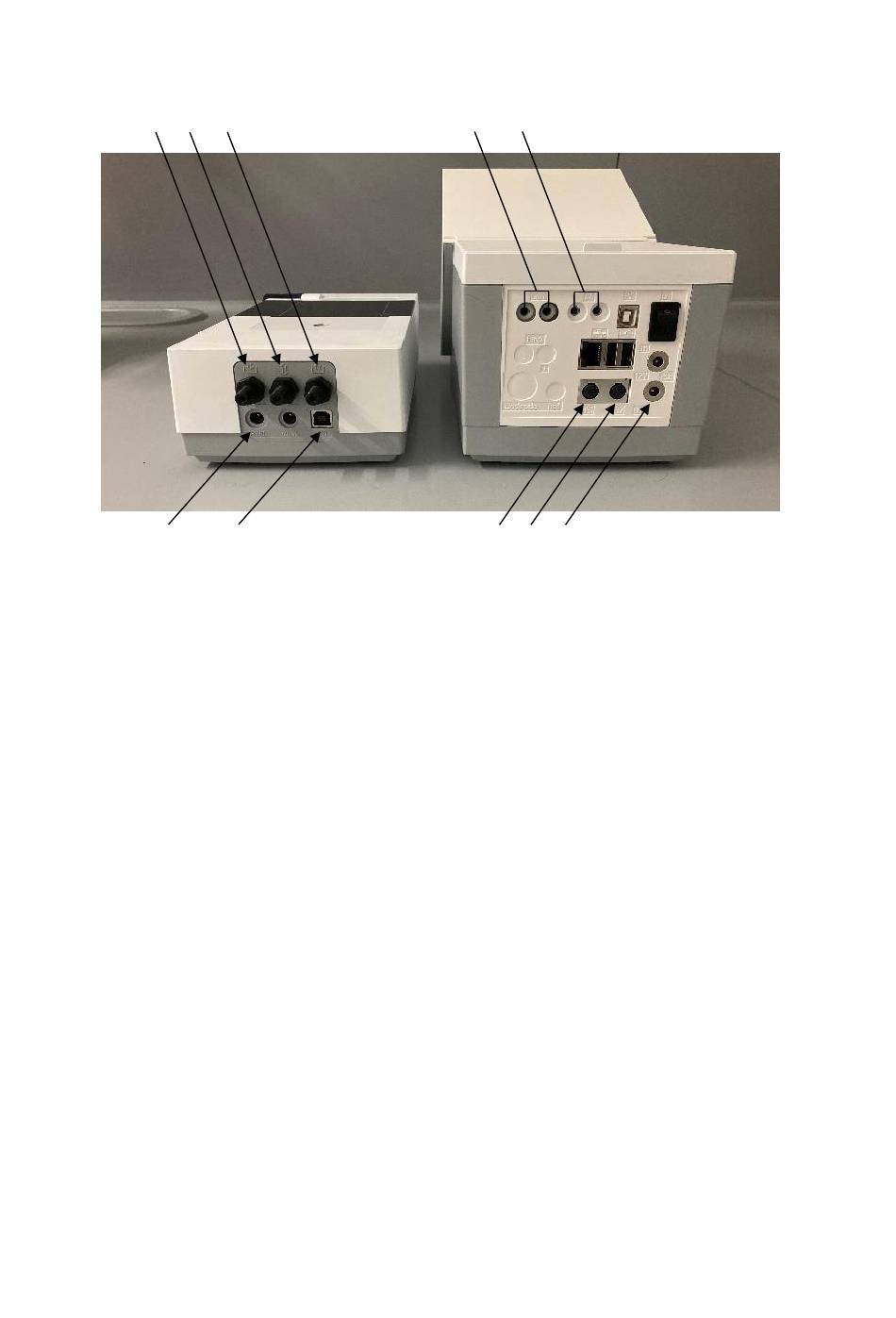

Abb. 1
Der TM 235 TO verfügt über folgende Anschlüsse (Abb. 1):
1) Gaseinlass bei Verwendung der internen Pumpe und Umgebungsluft als Trägergas
2) Anschluss einer Gasflasche bei Verwendung von Stickstoff als Trägergas
3) Gasauslass zum Anschluss an den TO 7280
4) Stromversorgung des TM 235 TO
5) USB-B Anschluss
®
Der TitroLine
7500 KF trace verfügt über folgende Anschlüsse (Abb. 1):
6) Anschluss der Generatorelektrode TZ 1752
7) Anschluss der Indikatorelektrode KF 1100
Zwei RS-232-Schnittstellen (Mini-DIN):
8) RS-1 für den Anschluss an den PC
9) RS 2 zum Anschluss des TO 7280 / TW 7650
10) Anschluss zur Stromversorgung des TM 235 TO
2
3
5
®
7500 KF trace
6
7
8
9
10
