11
2.3 Anschluss und Montage des Titrators und des Magnetrührers TM 235

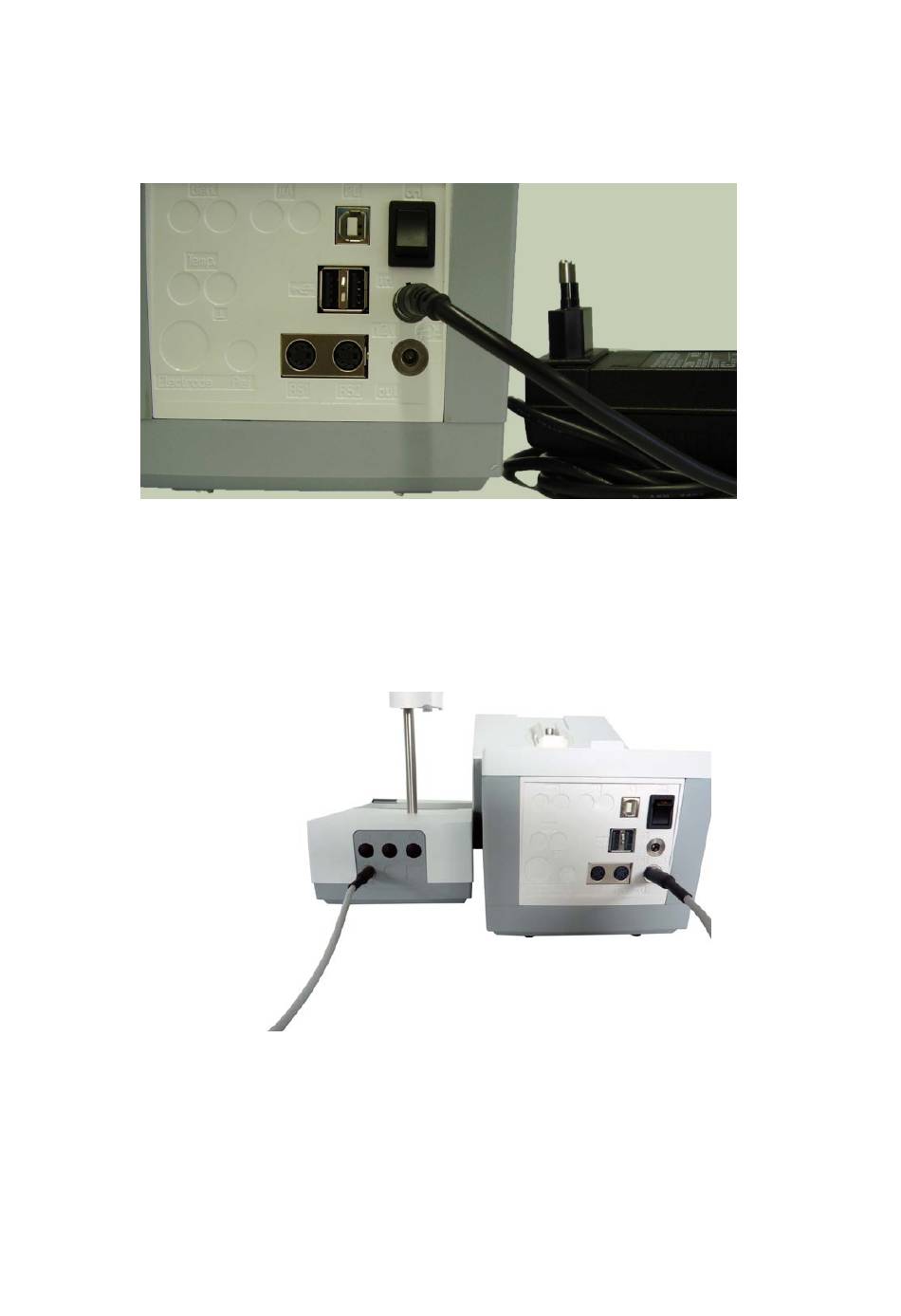

Das Niederspannungskabel des Netzteils TZ 1853 wird in die mittlere 12 V Buchse, Buchse „in", (siehe auch
Abb. 4 Rückwand, Kap. 2.4), auf der Rückseite des Titrators eingesteckt. Danach das Netzteil in die
Netzsteckdose einstecken.
Abb. 3a
Das Netzteil ist leicht zugänglich zu platzieren, damit der Titrator jederzeit einfach vom Netz zu trennen ist.
Der Magnetrührer TM 235 wird in der Regel rechts vom Titrator aufgestellt. Der Magnetrührer wird mit dem
Verbindungskabel TZ 1577 (Lieferumfang Titrator-Grundgerät) an der Rückseite des Titrators an der 12 V
Buchse „out" angeschlossen. (siehe auch Abb. 4 Rückwand, Kap. 2.4). Die Stativstange (Lieferumfang TM 235)
wird in das Gewinde eingeschraubt und die Titrationsklammer Z 305 (Titrator-Grundgerät) montiert (Abb. 3).
Abb. 3
