Elektrischer Anschluss
44
3. Gewünschte IP-Adresse über die entsprechenden DIP-Schalter auf dem I/O-Elektron-
ikmodul einstellen.
 Nach 10 s ist die Hardwareadressierung mit der eingestellten IP-Adresse akti-
viert.
4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
7.5

Schutzart sicherstellen

7.5.1

Schutzart IP66/67, Type 4X enclosure

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo-
sure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.

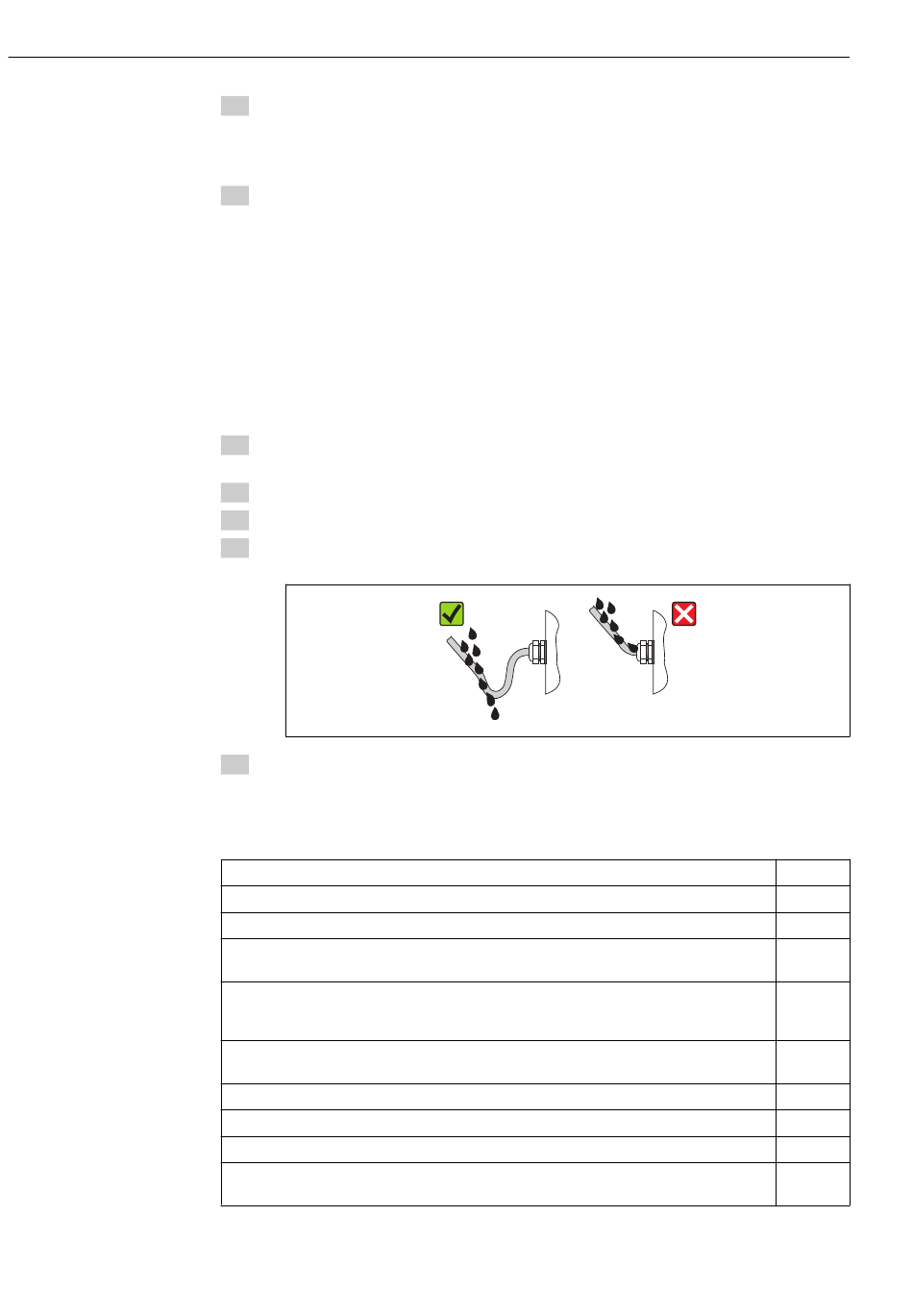

4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").

5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.6

Anschlusskontrolle

Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen →  33?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser-
sack" →  44?
Nur bei Getrenntausführung: Ist der Messaufnehmer mit dem richtigen Messumformer verbun-
den?
Seriennummer auf dem Typenschild von Messaufnehmer und Messumformer prüfen.
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild übe-
rein ?
Ist die Klemmenbelegung korrekt ?
Wenn Versorgungsspannung vorhanden: Erscheint eine Anzeige auf dem Anzeigemodul?
Ist der Potenzialausgleich korrekt durchgeführt →  41?
Sind alle Gehäusedeckel montiert und die Schrauben mit dem korrekten Anziehdrehmoment
angezogen?
