Elektrischer Anschluss
34
Spulenstromkabel
Standardkabel
2 ×0,75 mm
( ~ 7 mm (0,28")) und einzeln abgeschirmten Adern
Leiterwiderstand ≤37 Ω/km (0,011 Ω/ft)
Kapazität Ader/Ader, ≤120 pF/m (37 pF/ft)
Schirm geerdet
Dauerbetriebstemperatur –20...+80 °C (–68...+176 °F)
Testspannung für Kabel- ≤ AC 1433 V r.m.s. 50/60 Hz oder ≥ DC 2026 V
isolation

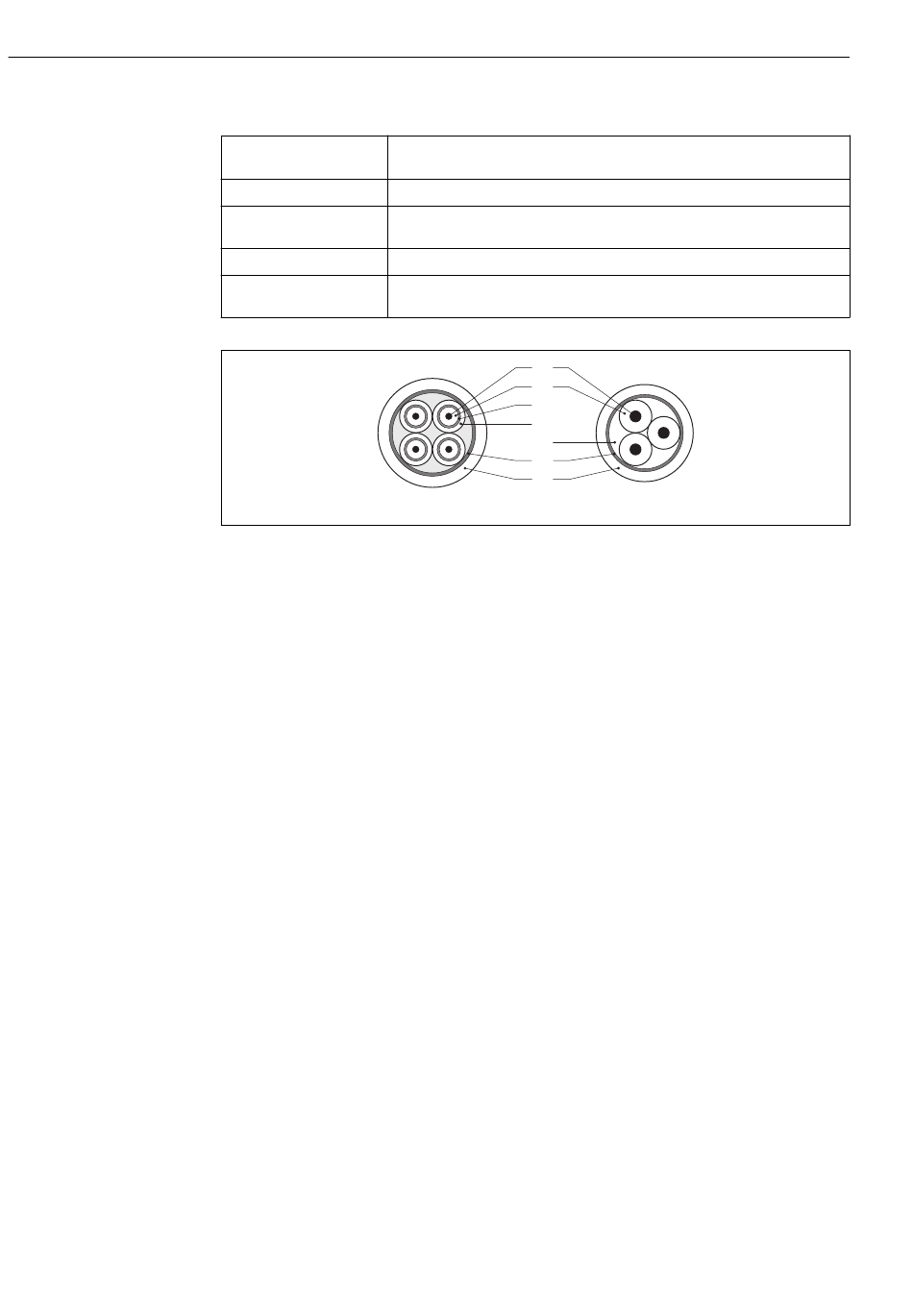

 8 Kabelquerschnitt
a Elektrodenkabel
b Spulenstromkabel
1 Ader
2 Aderisolation
3 Aderschirm
4 Adermantel
5 Aderverstärkung
6 Kabelschirm
7 Außenmantel
Verstärkte Verbindungskabel
Verstärkte Verbindungskabel mit einem zusätzlichen, metallischen Verstärkungsgeflecht
sollten verwendet werden bei:
• Erdverlegung
• Gefahr von Nagetierfraß
Einsatz in elektrisch stark gestörter Umgebung
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen →  148 und
EMV-Anforderungen →  132.
Die Erdung erfolgt über die dafür vorgesehene Erdungsklemme im Inneren des Anschluss-
gehäuses. Die abisolierten und verdrillten Kabelschirmstücke bis zur Erdungsklemme müs-
sen so kurz wie möglich sein.
Kabeldurchmesser
• Mitausgelieferte Kabelverschraubungen:
– Für Standardkabel: M20 × 1,5 mit Kabel 6...12 mm (0,24...0,47 in)
– Für verstärktes Kabel: M20 × 1,5 mit Kabel 9,5...16 mm (0,37...0,63 in)
• (Steckbare) Federkraftklemmen für Aderquerschnitte 0,5...2,5 mm
2
(18 AWG) mit gemeinsamem, geflochtenem Kupferschirm
1
2
3
4
5
6
7
a
Proline Promag L 400 EtherNet/IP
b
2 (20...14 AWG)
