Montage
24

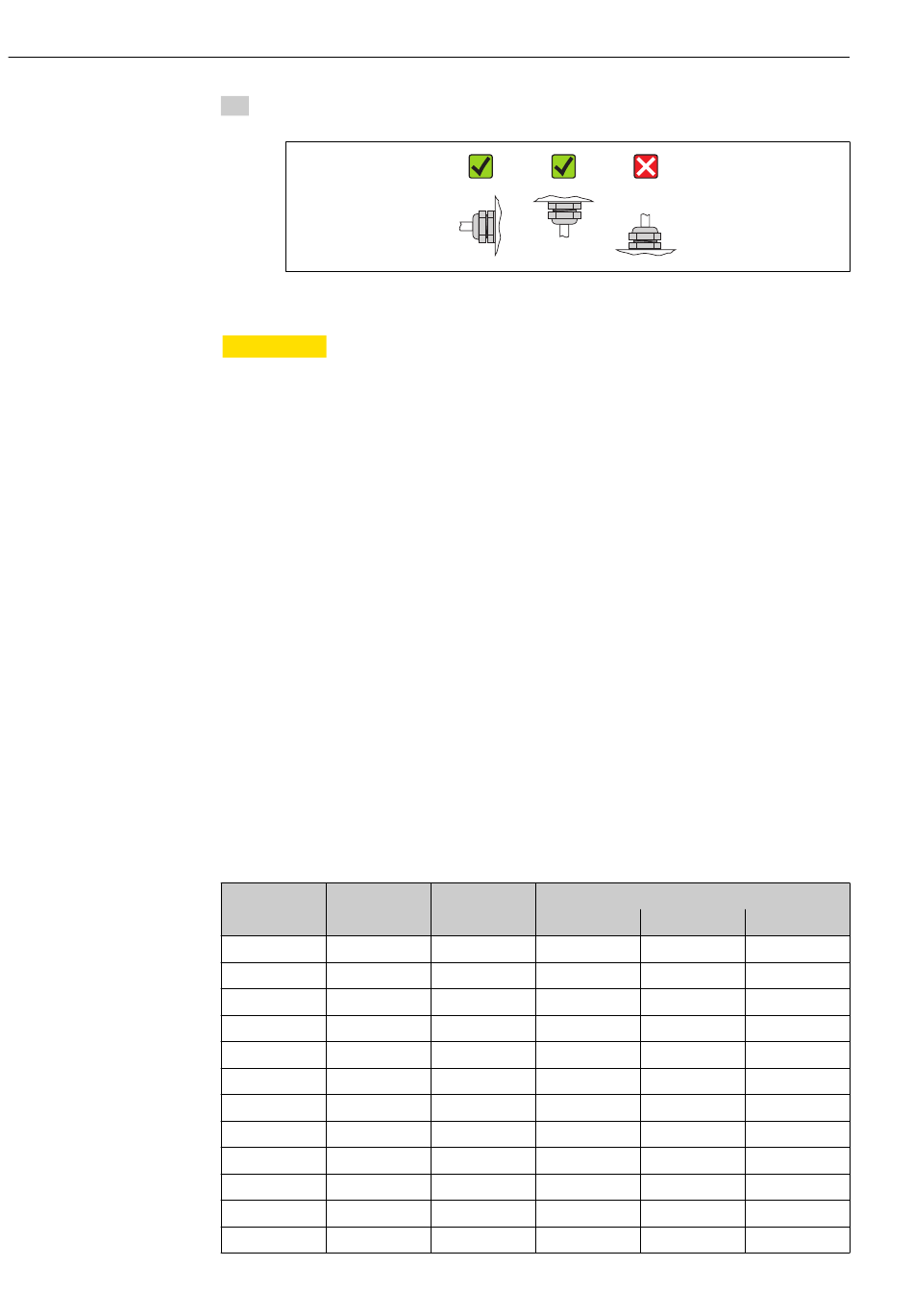

5. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh-
rungen nicht nach oben weisen.
Dichtungen montieren
VORSICHT
L
Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich!
Kurzschlussgefahr des Messsignals.
‣
Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden.
Bei der Montage von Dichtungen folgende Punkte beachten:
• Montierte Dichtungen nicht in den Rohrleitungsquerschnitt hineinragen lassen.
• Bei Verwendung von DIN-Flanschen: Nur Dichtungen nach DIN EN 1514-1 verwenden.
• Bei Messrohrauskleidung "Hartgummi": Zusätzliche Dichtungen immer erforderlich.
• Bei Messrohrauskleidung "Polyurethan": Grundsätzlich keine zusätzlichen Dichtungen
erforderlich.
• Bei Messrohrauskleidung "PTFE": Grundsätzlich keine zusätzlichen Dichtungen erforder-
lich.
Erdungskabel/Erdungsscheiben montieren
Informationen zum Potenzialausgleich und detaillierte Montagehinweise für den Einsatz
von Erdungskabeln/Erdungsscheiben beachten → 41.
Schrauben-Anziehdrehmomente
Folgende Punkte beachten:
• Aufgeführte Schrauben-Anziehdrehmomente gelten nur für geschmierte Gewinde und
für Rohrleitungen, die frei von Zugspannungen sind.
• Schrauben gleichmäßig über Kreuz anziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
Schrauben-Anziehdrehmomente für EN 1092-1 (DIN 2501), PN 6/10/16
Nennweite
Druckstufe
[mm]
[bar]
25
PN 10/16
32
PN 10/16
40
PN 10/16
50
PN 10/16
1)
65
PN 10/16
80
PN 10/16
100
PN 10/16
125
PN 10/16
150
PN 10/16
200
PN 16
250
PN 16
300
PN 16
Proline Promag L 400 EtherNet/IP
Schrauben
Max. Schrauben-Anziehdrehmoment [Nm]
[mm]
Hartgummi
4 × M12
–
4 × M16
–
4 × M16
–
4 × M16
–
8 × M16
–
8 × M16
–
8 × M16
–
8 × M16
–
8 × M20
–
12 × M20
–
12 × M24
–
12 × M24
–
A0013964
Polyurethan
PTFE
6
11
16
27
16
29
15
40
10
22
15
30
20
42
30
55
50
90
65
87
126
151
139
177
Endress+Hauser
