3. Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschließen
(Trenntransformator).
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer
auf den Messaufnehmer und nicht auf den Messumformer.
7.3

Spezielle Anschlusshinweise

7.4

Hardwareeinstellungen

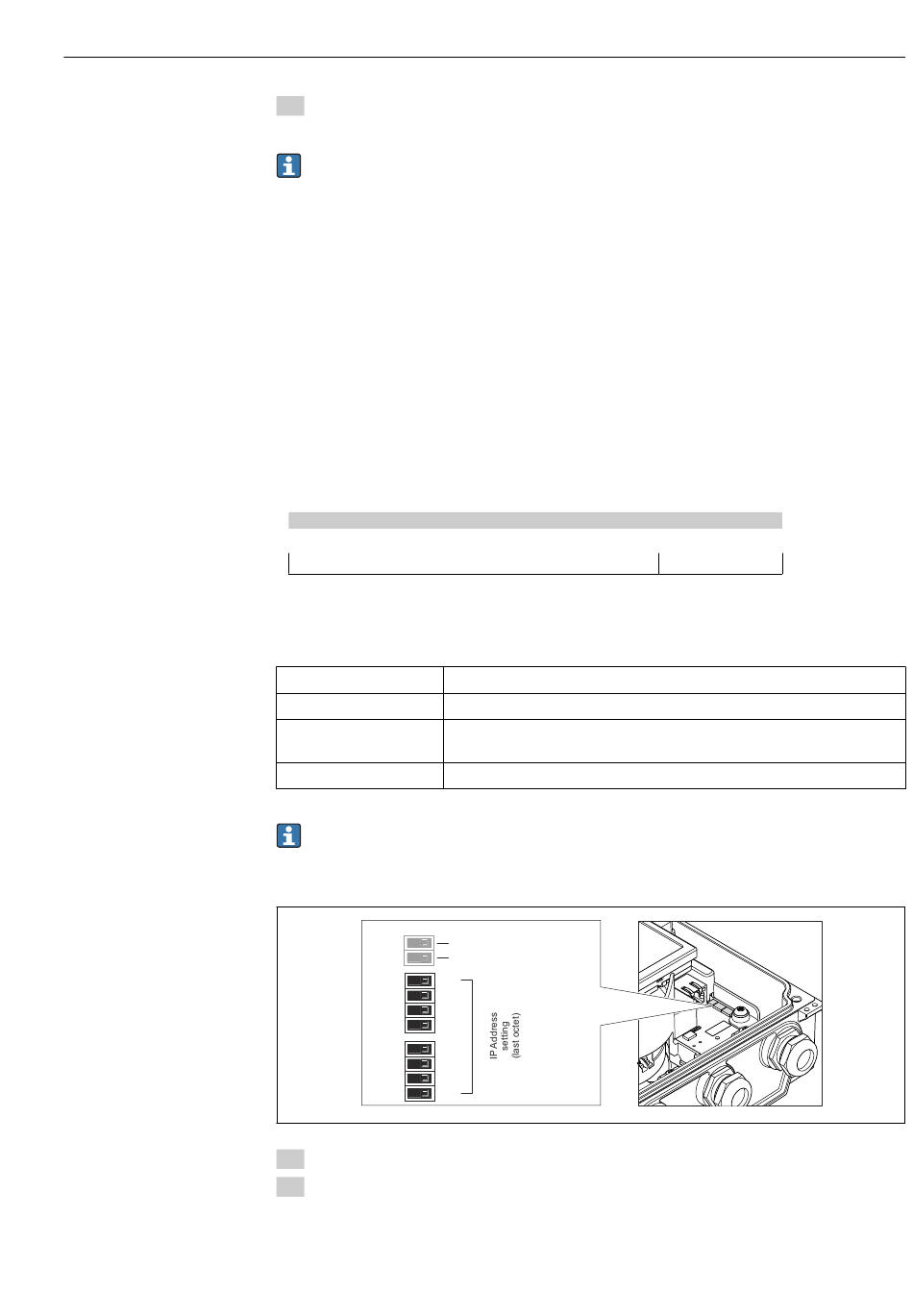

7.4.1 Geräteadresse einstellen
EtherNet/IP
Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar.
Adressierungsdaten
IP-Adresse und ihre Konfigurationsmöglichkeiten
1. Oktett
192.
Nur via Softwareadressierung konfigurierbar
IP-Adressbereich 1...254 (4. Oktett)
IP-Adresse Broadcast 255
Adressierungsart ab Werk Softwareadressierung; alle DIP-Schalter der Hardwareadressierung stehen auf
OFF.
IP-Adresse ab Werk DHCP Server aktiv
Zur Geräteadressierung via Software
Adresse einstellen
ON OFF
2
1
4 128
3 64
32
2
1 16
4
3
2
1
1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
2. Oktett 3. Oktett
168. 1.
↓
Default Ethernet network settings
IP 192.168.1.212
Write protection
8
4
2
1
Elektrischer Anschluss
4. Oktett
XXX
↓
Via Software- und
Hardwareadressie-
rung konfigurierbar
A0021322
