Bedienungsmöglichkeiten
62

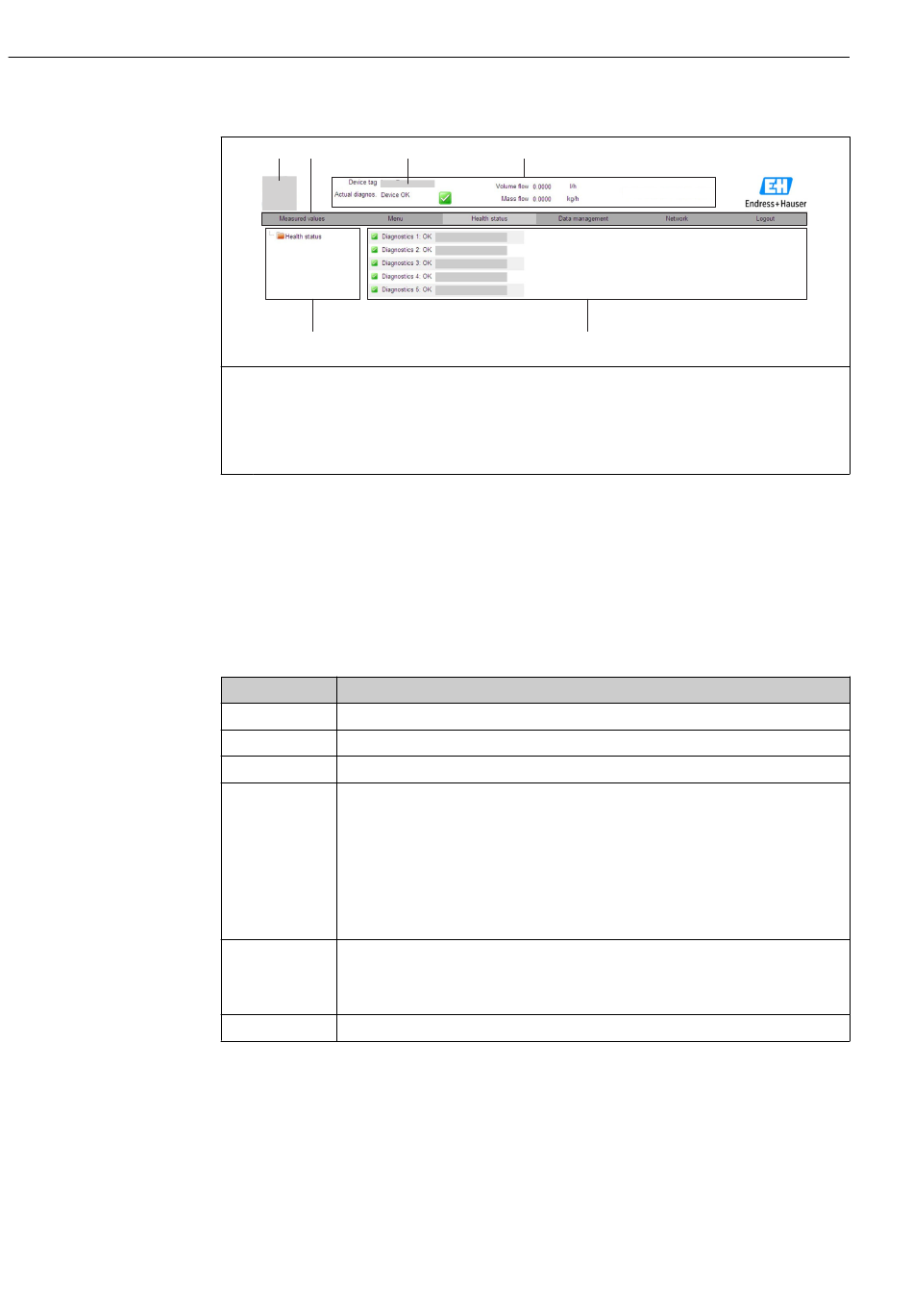

8.4.5 Bedienoberfläche
1 1 1 1 1 2 2 2 2 2
6 6 6 6 6
1 Gerätebild
2 Funktionszeile mit 6 Funktionen
3 Messstellenbezeichnung
4 Kopfzeile
5 Arbeitsbereich
6

Navigationsbereich

Kopfzeile
In der Kopfzeile erscheinen folgende Informationen:
• Messstellenbezeichnung
• Gerätestatus mit Statussignal →  107
• Aktuelle Messwerte
Funktionszeile
Funktionen Bedeutung
Messwerte Anzeige der Messwerte vom Gerät
Menü Zugriff auf die Bedienmenüstruktur vom Gerät, analog zu Vor-Ort-Anzeige und Bedientool
Gerätestatus Anzeige der aktuell anstehenden Diagnosemeldungen, gelistet nach ihrer Priorität
• Datenaustausch zwischen PC und Messgerät:
– Konfiguration vom Gerät laden (XML-Format, Konfiguration sichern)
– Konfiguration ins Gerät speichern (XML-Format, Konfiguration wiederherstellen)
– Export Eventliste (.csv-Datei)
Datenmanage-
– Export Parametereinstellungen (.csv-Datei, Dokumentation der Konfiguration der
ment
Messstelle erstellen)
– Export des Verifikationsprotokolls Heartbeat (PDF-Datei, nur mit dem Anwendungs-
paket "Heartbeat Verification" verfügbar)
• Gerätetreiber für Systemintegration vom Gerät laden
Konfiguration und Überprüfung aller notwendigen Parameter für den Verbindungsaufbau
Netzwerkeinstel- zum Gerät:
lung • Netzwerkeinstellungen (z.B. IP-Adresse, MAC-Adresse)
• Geräteinformationen (z.B. Seriennummer, Firmware-Version)
Logout Beenden des Bedienvorgangs und Aufruf der Login-Seite
Navigationsbereich
Wenn eine Funktion in der Funktionszeile gewählt wird, öffnen sich im Navigationsbe-
reich ihre Untermenüs. Der User kann nun innerhalb der Struktur navigieren.
3 3 3 3 3 4 4 4 4 4
Proline Promag L 400 EtherNet/IP
5 5 5 5 5
Endress+Hauser
A0017757-DE
