Kurzanleitung

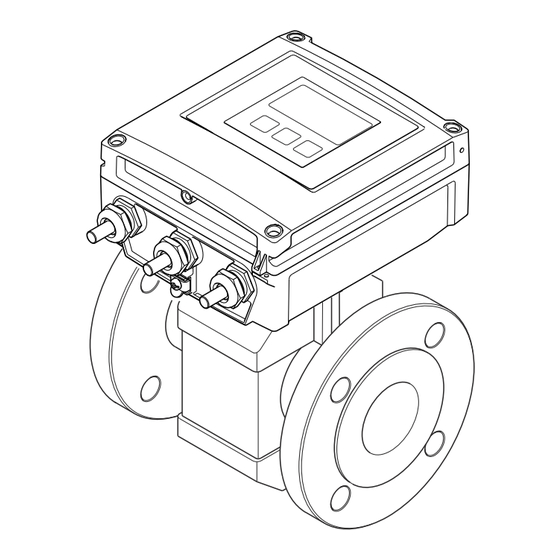

Proline Promag W 400
Magnetisch-induktives Durchfluss-Messgerät
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
• Auf der mitgelieferten CD-ROM (nicht bei allen Geräteaus-
führungen Bestandteil des Lieferumfangs).
• Für alle Geräteausführungen verfügbar über:
– Internet:
www.endress.com/deviceviewer
– Smartphone/Tablet: Endress+Hauser Operations App
Beschreibung der Vorgehensweise (→ 10)
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promag W 400
Inhaltszusammenfassung für Endress+Hauser Proline Promag W 400
- Seite 1 Products Solutions Services KA01114D/06/DE/03.14 71245369 Kurzanleitung Proline Promag W 400 Magnetisch-induktives Durchfluss-Messgerät Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: • Auf der mitgelieferten CD-ROM (nicht bei allen Geräteaus- führungen Bestandteil des Lieferumfangs).
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Proline Promag W 400 Inhaltsverzeichnis Hinweise zum Dokument ............3 Verwendete Symbole . -
Seite 3: Hinweise Zum Dokument
Proline Promag W 400 Hinweise zum Dokument Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 4: Symbole Für Informationstypen
Hinweise zum Dokument Proline Promag W 400 1.1.3 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.1.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. -
Seite 5: Grundlegende Sicherheitshinweise
Proline Promag W 400 Grundlegende Sicherheitshinweise Symbol Bedeutung Durchflussrichtung Explosionsgefährdeter Bereich Kennzeichnet den explosionsgefährdeten Bereich. Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich. Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣... -
Seite 6: Arbeitssicherheit
Spezifizierten Druck- und Temperaturbereich einhalten. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Kon- zentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können. -
Seite 7: Produktsicherheit
Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanlei- tung installiert und eingesetzt wird. -
Seite 8: Produktbeschreibung
Produktbeschreibung Proline Promag W 400 Produktbeschreibung Produktaufbau A0017218 1 Wichtige Komponenten der Kompaktausführung Anzeigemodul Inteligentes-Sensor-Elektronikmodul HistoROM DAT (steckbarer Datenspeicher) Endress+Hauser... -
Seite 9: Warenannahme Und Produktidentifizierung
Proline Promag W 400 Warenannahme und Produktidentifizierung Hauptelektronikmodul Anschlussklemmen (Schraubklemmen, z.T. steckbar) Messumformergehäuse Kompaktausführung Kabelverschraubungen Messaufnehmer Kompaktausführung Warenannahme und Produktidentifizierung Warenannahme Bestellcode auf Lieferschein (1) und auf Produktaufkleber (2) identisch? Ware unbeschädigt? Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? CD-ROM mit Technischer Dokumentation (von Geräte-... -
Seite 10: Produktidentifizierung
Warenannahme und Produktidentifizierung Proline Promag W 400 • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hauser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! In dem Fall ist die Technische Dokumentation über Internet oder die Endress+Hauser Operations App verfügbar, siehe Kapitel "Gerätedokumentation"... -
Seite 11: Lagerung Und Transport
Seriennummer (Ser. no.) des Geräts eingeben: siehe Typenschild (→ 2, 10). Alle zugehörigen Dokumentationen werden angezeigt. Endress+Hauser Operations App Die Endress+Hauser Operations App ist für Android (Google play) und iOS (App Store) verfügbar. Über die Seriennummer: Endress+Hauser Operations App aufrufen. -
Seite 12: Produkt Transportieren
Lagerung und Transport Proline Promag W 400 Produkt transportieren 5.2.1 Bei Messgeräten ≤ DN 300 (12") WARNUNG Schwerpunkt des Messgeräts liegt über den Aufhängepunkten der Tragriemen. Verletzungsgefahr durch abrutschendes Messgerät! ‣ Messgerät vor dem Drehen oder Abrutschen sichern. ‣ Gewichtsangabe auf der Verpackung beachten (Aufkleber). -
Seite 13: Montage
Proline Promag W 400 Montage A0016257 Montage Montagebedingungen 6.1.1 Montageposition Montageort A0023343 h ≥ 2 × DN Bei Fallleitung Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon mit einem Belüftungsventil vorsehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit mögliche Schäden am Messrohr. - Seite 14 Montage Proline Promag W 400 A0017064 3 Einbau in eine Fallleitung Belüftungsventil Rohrleitungssiphon Länge der Fallleitung Bei teilgefülltem Rohr Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Messstoff- überwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrlei- tungen zu erkennen.
-
Seite 15: Einbaulage
Proline Promag W 400 Montage Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen. Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch stö- rende Ablagerungen im Messrohr vermieden werden. Vertikal A0015591 Optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüberwachung. -
Seite 16: Anforderungen Aus Umgebung Und Prozess
• Messgerät an einer schattigen Stelle montieren. • Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. • Starke Bewitterung vermeiden. • Display vor Schlag schützen. • Display durch Abrieb von Sand in Wüstengebieten schützen. Ein Displayschutz ist bei Endress+Hauser bestellbar: Kapitel "Zubehör" Systemdruck A0015594 Endress+Hauser... - Seite 17 Proline Promag W 400 Montage Zusätzlich beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen: Pulsati- onsdämpfer einsetzen. Vibrationen Eine getrennte Montage von Messaufnehmer und Messumformer wird empfohlen. A0016266 4 Maßnahmen zur Vermeidung von Gerätevibrationen (L > 10 m (33 ft)) Anpassungsstücke...
-
Seite 18: Spezielle Montagehinweise
Montage Proline Promag W 400 6.1.3 Spezielle Montagehinweise Displayschutz ‣ Um den bestellbaren Displayschutz problemlos öffnen zu können, Mindestabstand nach oben hin einhalten: 350 mm (13,8 in) Permanenter Einsatz unter Wasser A0017296 5 Maßeinheit in m(ft) Austausch Kabelverschraubung Anschlussgehäuse (→ 25) -
Seite 19: Messgerät Montieren
Proline Promag W 400 Montage Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messumformer • Drehmomentschlüssel • Für die Wandmontage: Gabelschlüssel zu Seckskantschraube max. M5 • Für die Rohrmontage: – Gabelschlüssel SW 8 – Kreuzschlitzschraubendreher PH 2 • Für das Drehen des Messumformergehäuses (Kompaktausführung): –... - Seite 20 Montage Proline Promag W 400 A0013964 Dichtungen montieren VORSICHT Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich! Kurzschlussgefahr des Messsignals. ‣ Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden. Bei der Montage von Dichtungen folgende Punkte beachten: • Montierte Dichtungen nicht in den Rohrleitungsquerschnitt hineinragen lassen.
-
Seite 21: Wandmontage
Proline Promag W 400 Montage Wandmontage 17 (0.67) 14 (0.55) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0020523 6 Maßeinheit mm (in) Pfostenmontage WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben bei Kunststoffgehäuse! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft) -
Seite 22: Messumformergehäuse Drehen
Montage Proline Promag W 400 ø 20…70 TX 25 ø ( 0.79…2.75) SW 8 A0020705 7 Maßeinheit mm (in) 6.2.5 Messumformergehäuse drehen TX 20 A0021602 Endress+Hauser... - Seite 23 Proline Promag W 400 Montage 3 mm A0021603 TX 20 A0021604 4 mm A0021605 Endress+Hauser...
-
Seite 24: Messumformergehäuse Zusammenbauen
Montage Proline Promag W 400 Messumformergehäuse zusammenbauen WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers. ‣ Bei Zusammenbau Befestigungsschrauben gemäß Anziehdrehmoment anziehen: Handlungsschritt Befestigungsschraube Anziehdrehmomente für Gehäuse aus: (siehe Grafiken) Aluminium Kunststoff Gehäusedeckel 2,5 Nm (1,8 lbf ft) 1 Nm (0,7 lbf ft) -
Seite 25: Montagekontrolle
Proline Promag W 400 Elektrischer Anschluss Messumformergehäuse zusammenbauen WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers. ‣ Bei Zusammenbau Befestigungsschrauben gemäß Anziehdrehmoment anziehen: Handlungsschritt Befestigungsschraube Anziehdrehmoment für Gehäuse aus: (siehe Grafik) Aluminium Kunststoff Gehäusedeckel 2,5 Nm (1,8 lbf ft) 1 Nm (0,7 lbf ft) ‣... -
Seite 26: Anschlussbedingungen
Elektrischer Anschluss Proline Promag W 400 Anschlussbedingungen 7.1.1 Benötigtes Werkzeug • Drehmomentschlüssel • Für Kabeleinführungen: Entsprechendes Werkzeug verwenden • Für Gehäusedeckel: Torxschraubendreher oder Schlitzschraubendreher • Abisolierzange • Bei Verwendung von Litzenkabeln: Quetschzange für Aderendhülse 7.1.2 Anforderungen an Anschlusskabel Die kundenseitig bereitgestellten Anschlusskabel müssen die folgenden Anforderungen erfül- len. -
Seite 27: Verbindungskabel Getrenntausführung
Proline Promag W 400 Elektrischer Anschluss Kabeltyp Paarweise verdrillt Schleifenwiderstand ≤110 Ω/km Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabel- schirms: Erdungskonzept der Anlage beachten. EtherNet/IP Standard ANSI/TIA/EIA-568-B.2 Annex spezifiziert als Minimalanforderung für ein Kabel, das für EtherNet/IP eingesetzt wird, CAT 5. -
Seite 28: Klemmenbelegung
Elektrischer Anschluss Proline Promag W 400 Einsatz in elektrisch stark gestörter Umgebung Die Erdung erfolgt über die dafür vorgesehene Erdungsklemme im Inneren des Anschlussge- häuses. Die abisolierten und verdrillten Kabelschirmstücke bis zur Erdungsklemme müssen so kurz wie möglich sein. Kabeldurchmesser •... -
Seite 29: Getrenntausführung
Proline Promag W 400 Elektrischer Anschluss Signalübertragung PROFIBUS DP Bestellmerkmal "Ausgang" und "Eingang" Klemmennummern Ausgang 1 26 (RxD/TxD-P) 27 (RxD/TxD-N) Option L Bestellmerkmal "Ausgang": Option L: PROFIBUS DP, für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2 Signalübertragung EtherNet/IP Bestellmerkmal "Ausgang"... -
Seite 30: Pinbelegung Gerätestecker
Elektrischer Anschluss Proline Promag W 400 7.1.4 Pinbelegung Gerätestecker PROFIBUS DP Für den Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2. Gerätestecker für Signalübertragung (geräteseitig) Belegung Codierung Stecker/Buchse Buchse PROFIBUS DP PROFIBUS DP Erdung/Schirmung A0016811 EtherNet/IP Gerätestecker für Signalübertragung (geräteseitig) -
Seite 31: Verbindungskabel Getrenntausführung Vorbereiten
Proline Promag W 400 Elektrischer Anschluss 7.1.6 Verbindungskabel Getrenntausführung vorbereiten Bei der Konfektionierung des Verbindungskabels folgende Punkte beachten: • Beim Elektrodenkabel: Sicherstellen, dass die Aderendhülsen messaufnehmerseitig die Aderschirme nicht berühren. Mindestabstand = 1 mm (Ausnahme: grünes Kabel "GND") • Beim Spulenstromkabel: 1 Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung abtrennen. -
Seite 32: Messgerät Anschließen
Elektrischer Anschluss Proline Promag W 400 Messaufnehmer Elektrodenkabel Spulenstromkabel 20 (0.79)* 20 (0.79)* 160 (6.30)* 170 (6.69)* 80 (3.15) 70 (2.76) 50 (1.97) 50 (1.97) 18.5 (0.73) 10 (0.39) 6 (0.24) 8 (0.31) ³1 (0.04) A0016489 A0016488 A = Konfektionierung der Kabel B = Konfektionierung der feindrahtigen Adern mit Aderendhülsen... -
Seite 33: Messumformer Anschließen
Proline Promag W 400 Elektrischer Anschluss WARNUNG Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! ‣ Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer Tro- ckenschmierung beschichtet. Anziehdrehmomente bei Kunststoffgehäuse Befestigungsschraube Gehäusedeckel 1,3 Nm Kabeleinführung 4,5…5 Nm Erdungsklemme 2,5 Nm 7.2.1... - Seite 34 Elektrischer Anschluss Proline Promag W 400 Anschluss Versorgungsspannung und PROFIBUS DP PH 2 2627 10 (0.4) A0023164 ‣ Kabel gemäß Klemmenbelegung anschließen (→ 29). Für Versorgungsspannung: Abdeckung für den Berührungsschutz aufklappen. Endress+Hauser...
-
Seite 35: Getrenntausführung Anschließen
Proline Promag W 400 Elektrischer Anschluss Anschluss Versorgungsspannung und EtherNet/IP PH 2 10 (0.4) A0021356 ‣ Kabel gemäß Klemmenbelegung anschließen (→ 29). Für Versorgungsspannung: Abdeckung für den Berührungsschutz aufklappen. 7.2.2 Getrenntausführung anschließen WARNUNG Beschädigungsgefahr elektronischer Bauteile! ‣ Getrenntausführung erden und dabei Messaufnehmer und Messumformer am gleichen Potentialausgleich anschließen. -
Seite 36: Potenzialausgleich Sicherstellen
Elektrischer Anschluss Proline Promag W 400 TX 20 6 5 7 8 4 37 36 42 41 A0017445 11 Messumformer: Hauptelektronikmodul mit Anschlussklemmen 42 41 A0021527 12 Messaufnehmer: Anschlussmodul 7.2.3 Potenzialausgleich sicherstellen VORSICHT Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen! ‣... -
Seite 37: Anschlussbeispiel Standardfall
Proline Promag W 400 Elektrischer Anschluss Anschlussbeispiel Standardfall Metallische, geerdete Rohrleitung A0016315 13 Potenzialausgleich über Messrohr Anschlussbeispiele Sonderfälle Metallische, ungeerdete Rohrleitung ohne Auskleidung Diese Anschlussart erfolgt auch: • Bei nicht betriebsüblichem Potenzialausgleich • Bei vorhandenen Ausgleichsströmen Erdungskabel Kupferdraht, mindestens 6 mm... - Seite 38 Elektrischer Anschluss Proline Promag W 400 Erdungskabel Kupferdraht, mindestens 6 mm (0,0093 in A0016318 15 Potenzialausgleich über Erdungsklemme und Erdungsscheiben Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf den Messaufnehmer und nicht auf den Messumformer. Rohrleitung mit Kathodenschutzeinrichtung Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind:...
-
Seite 39: Hardwareeinstellungen
Proline Promag W 400 Elektrischer Anschluss Hardwareeinstellungen 7.3.1 Geräteadresse einstellen EtherNet/IP Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar. Adressierungsdaten IP-Adresse und ihre Konfigurationsmöglichkeiten 1. Oktett 2. Oktett 3. Oktett 4. Oktett 192. 168. ↓ ↓ Nur via Softwareadressierung konfigurierbar... -
Seite 40: Abschlusswiderstand Aktivieren
Elektrischer Anschluss Proline Promag W 400 PROFIBUS DP Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gültigen Geräteadressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Geräte- adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Geräteadresse wird das Gerät vom Master nicht erkannt. -
Seite 41: Schutzart Sicherstellen
Proline Promag W 400 Elektrischer Anschluss DIP 3 DIP 1 390 Ω 220 Ω 390 Ω DIP 2 A0023063 17 Terminierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul einstellen (bei Baudraten < 1,5 MBaud) Schutzart sicherstellen 7.4.1 Schutzart IP66/67, Type 4X enclosure Das Messgerät erfüllt alle Anforderungen gemäß... -
Seite 42: Anschlusskontrolle
Elektrischer Anschluss Proline Promag W 400 Der Messumformer besitzt immer nur die Schutzart IP66/67, Type 4X enclosure und muss dementsprechend behandelt werden (→ 41). Um die Schutzart IP68, Type 6P enclosure für die Optionen "Feldverguss" zu gewährleisten, fol- gende Schritte nach dem elektrischen Anschluss durchführen: Kabelverschraubungen fest anziehen (Drehmoment: 2…3,5 Nm), bis kein Spalt zwi-... -
Seite 43: Bedienungsmöglichkeiten
Proline Promag W 400 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.1.1 Aufbau des Bedienmenüs Bedienmenü für Bediener und Instandhalter Language Betrieb Setup Diagnose Bedienmenü für Experten Experte A0014058-DE 18 Schematischer Aufbau des Bedienmenüs 8.1.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet. Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. -
Seite 44: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Proline Promag W 400 Zugriff auf Bedienmenü via Vor-Ort-Anzeige X X X X X X 19.184 mA 12.5 X X X X X X Language à 20.50 English Deutsch Español Français User ABC_ DEFG HIJK LMNO PQRS TUVW A0014013 Betriebsanzeige mit Messwertdarstellung "1 Wert groß"... -
Seite 45: Anzeigebereich
Proline Promag W 400 Bedienungsmöglichkeiten 8.2.1 Betriebsanzeige Statusbereich Statussignale Ausfall Funktionskontrolle Außerhalb der Spezifikation Wartungsbedarf Diagnoseverhalten Verriegelung Kommunikation Alarm Warnung Gerät verriegelt Fernbedienung aktiv Anzeigebereich Messgrößen Symbol Bedeutung Volumenfluss Leitfähigkeit Massefluss Summenzähler Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler dargestellt wird. -
Seite 46: Navigieransicht
Bedienungsmöglichkeiten Proline Promag W 400 8.2.2 Navigieransicht Statusbereich Im Statusbereich der Navigieransicht rechts oben erscheint: • Im Untermenü – Der Direktzugriffscode auf den annavigierten Parameter (z.B. 0022-1) – Wenn ein Diagnoseereignis vorliegt: Diagnoseverhalten und Statussignal • Im Wizard Wenn ein Diagnoseereignis vorliegt: Diagnoseverhalten und Statussignal Anzeigebereich Anzeigesymbole für Menüs... -
Seite 47: Bedienelemente
Proline Promag W 400 Bedienungsmöglichkeiten Textkorrektur-Symbole unter Löscht alle eingegebenen Verschiebt die Eingabeposi- Verschiebt die Eingabeposi- Löscht ein Zeichen links Zeichen. tion um eine Stelle nach tion um eine Stelle nach neben der Eingabeposition. links. rechts. 8.2.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü... -
Seite 48: Hilfetext Aufrufen
Bedienungsmöglichkeiten Proline Promag W 400 Taste Bedeutung Escape-Tastenkombination (Tasten gleichzeitig drücken) Bei Menü, Untermenü • Kurzer Tastendruck: – Verlässt die aktuelle Menüebene und führt zur nächst höheren Ebene. – Wenn Hilfetext geöffnet: Schließt den Hilfetext des Parameters. • Tastendruck von 2 s: Rücksprung in die Betriebsanzeige ("Home-Position"). -
Seite 49: Vor-Ort-Bedienung Mit Touch-Control
Proline Promag W 400 Bedienungsmöglichkeiten definiert. Dieser schützt die Gerätekonfiguration via Vor-Ort-Anzeige vor unerlaubtem Zugriff (→ 57). Zugriffsrechte auf Parameter Anwenderrolle Lesezugriff Schreibzugriff Ohne Freigabecode Mit Freigabecode Ohne Freigabecode Mit Freigabecode (ab Werk) (ab Werk) Bediener ... -
Seite 50: Zugriff Auf Bedienmenü Via Webbrowser
Bedienungsmöglichkeiten Proline Promag W 400 Tastenverriegelung einschalten Die Tastenverriegelung wird automatisch eingeschaltet: • Nach jedem Neustart des Geräts. • Wenn das Gerät länger als eine Minute in der Messwertanzeige nicht bedient wurde. Das Gerät befindet sich in der Messwertanzeige. Die Taste länger als 2 Sekunden drücken. - Seite 51 Proline Promag W 400 Bedienungsmöglichkeiten ON OFF Default Ethernet network settings IP 192.168.1.212 Write protection A0023353 • Nach Aktivieren des DIP-Schalter muss das Gerät erst neu gestartet werden, bevor das Gerät die Standard-IP-Adresse verwendet. • Bei Verwendung der Standard-IP-Adresse (oberer DIP-Schalter Nr. 2 = ON) besteht keine Verbindung zum EtherNet/IP-Netzwerk.
-
Seite 52: Webbrowser Starten
Bedienungsmöglichkeiten Proline Promag W 400 Eigenschaften vom Internetprotokoll (TCP/IP) gemäß Tabelle oben konfigurieren. Webbrowser starten IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212 Wenn IP-Adresse des Messgeräts bekannt: Definierte Geräteadresse in der Webbrow- ser-Adresszeile eingeben; wenn unbekannt: IP-Adresse über die Vor-Ort-Bedienung ausgelesen (Menü... - Seite 53 Proline Promag W 400 Bedienungsmöglichkeiten 8.3.5 Bedienoberfläche A0017757-DE Gerätebild Funktionszeile mit 6 Funktionen Messstellenbezeichnung Kopfzeile Arbeitsbereich Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Messstellenbezeichnung (→ 56) • Gerätestatus mit Statussignal • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Gerät...
-
Seite 54: Zugriff Auf Bedienmenü Via Bedientool
Systemintegration Proline Promag W 400 Zugriff auf Bedienmenü via Bedientool Detaillierte Angaben zum Zugriff auf das Bedienmenü via Bedientool: Betriebsanleitung zum Gerät (→ 10). Systemintegration Zur Systemintegration: Betriebsanleitung zum Gerät (→ 10). Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: Sicherstellen, dass die Einbau- und Anschlusskon- trolle durchgeführt sind. -
Seite 55: Bediensprache Einstellen
Proline Promag W 400 Inbetriebnahme • Bei aktiver Hardware-Adressierung ist die Software-Adressierung gesperrt. • Bei einer Umstellung auf Hardware-Adressierung bleibt die in der Software-Adressie- rung eingestellte Adresse für die ersten 9 Stellen (ersten drei Oktett) erhalten. Wenn IP-Adresse des Geräts nicht bekannt, ist die aktuell eingestellte Geräteadresse auslesbar: Betriebansleitung zum Gerät... -
Seite 56: Messgerät Konfigurieren
Inbetriebnahme Proline Promag W 400 10.5 Messgerät konfigurieren Das Menü Setup mit seinen geführten Wizards dient zur schnellen Inbetriebnahme des Mess- geräts. Die Wizards führen den Anwender systematisch durch alle Parameter, die zur Konfi- guration benötigt werden: z.B. von Messung oder Ausgängen. -
Seite 57: Schreibschutz Via Freigabecode
Proline Promag W 400 Inbetriebnahme 10.7.1 Schreibschutz via Freigabecode Der kundenspezifische Freigabecode hat folgende Auswirkungen: • Via Vor-Ort-Bedienung sind die Parameter für die Messgerätkonfiguration schreibgeschützt und ihre Werte nicht mehr änderbar. • Der Gerätezugriff via Webbrowser ist geschützt und dadurch auch die Parameter für die Messgerätkonfiguration. -
Seite 58: Schreibschutz Via Verriegelungsschalter
Inbetriebnahme Proline Promag W 400 Mit welcher Anwenderrolle der Benutzer aktuell via Webbrowser angemeldet ist, zeigt Parameter "Zugriffsrechte Bediensoftware". Navigationspfad: Betrieb → Zugriffsrechte Bediensoftware 10.7.2 Schreibschutz via Verriegelungsschalter Im Gegensatz zum Schreibschutz via anwenderspezifischen Freigabecode lässt sich damit der Schreibzugriff auf das gesamte Bedienmenü - bis auf Parameter "Kontrast Anzeige" - sper- ren. -
Seite 59: Diagnoseinformationen
Proline Promag W 400 Diagnoseinformationen ON OFF Default Ethernet network settings IP 192.168.1.212 Write protection A0023059 Die 4 Befestigungsschrauben des Gehäusedeckels lösen und Gehäusedeckel öffnen. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-Schreibschutz aktiviert. In Parameter Status Verriegelung wird die Option Hardware-verriegelt angezeigt. - Seite 60 Diagnoseinformationen Proline Promag W 400 X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen A0013940-DE 20 Meldung zu Behebungsmaßnahmen...
