Potenzialausgleich sicherstellen

Anforderungen
VORSICHT
L
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
‣
Getrenntausführung: Messaufnehmer und Messumformer auf demselben elektrischen
Potenzial
‣
Betriebsinterne Erdungskonzepte
‣
Material und Erdung der Rohrleitung

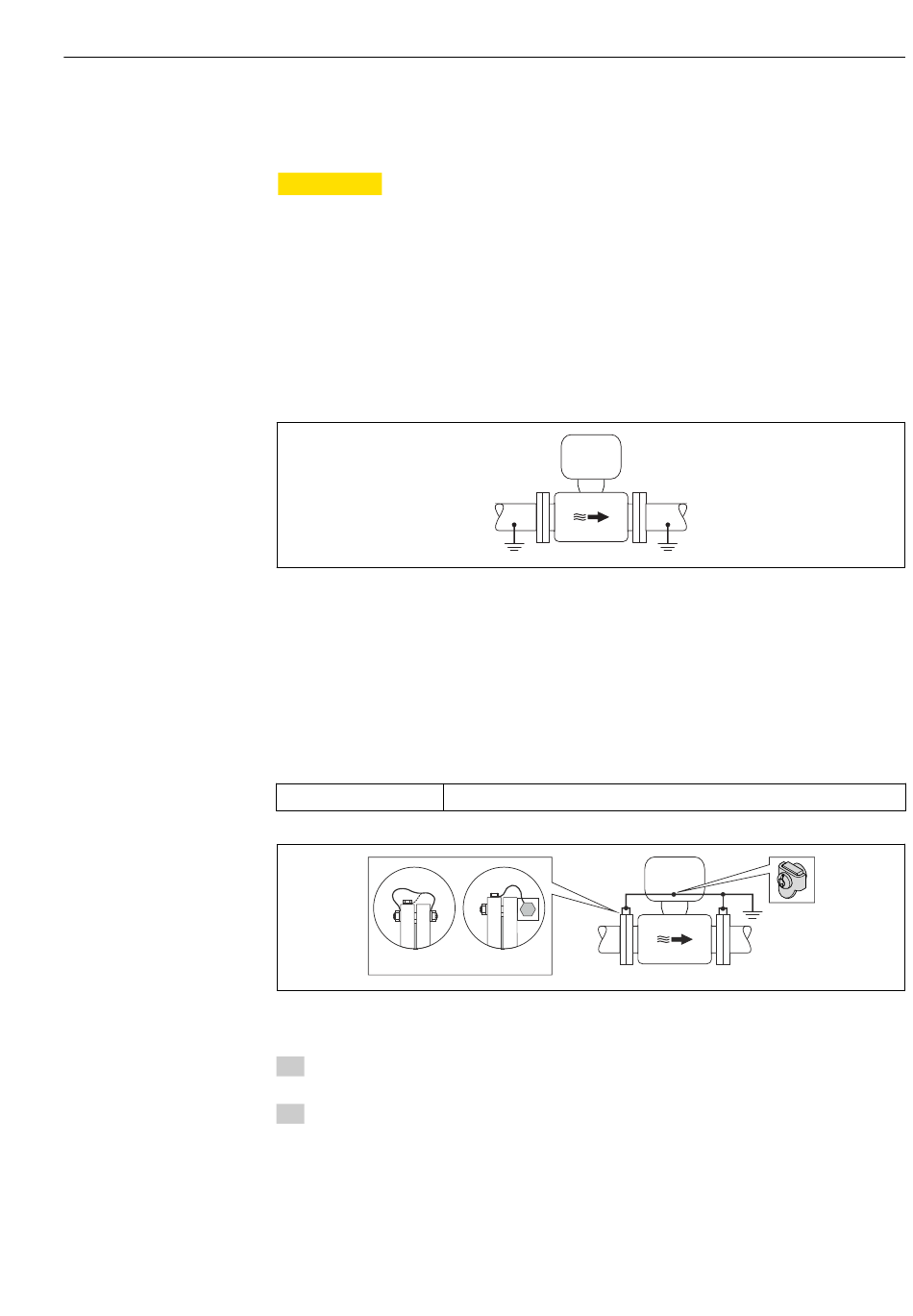

Anschlussbeispiel Standardfall
Metallische, geerdete Rohrleitung
 15 Potenzialausgleich über Messrohr
Anschlussbeispiele Sonderfälle
Metallische, ungeerdete Rohrleitung ohne Auskleidung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel
Kupferdraht, mindestens 6 mm
DN 300
≤
 16 Potenzialausgleich über Erdungsklemme und Rohrleitungsflansche
1. Beide Messaufnehmerflansche über ein Erdungskabel mit dem jeweiligen Rohrlei-
tungsflansch verbinden und erden.
2. Bei DN ≤ 300 (12"): Erdungskabel mit den Flanschschrauben direkt auf die leitfähige
Flanschbeschichtung des Messaufnehmers montieren. Bei DN ≥ 350 (14"): Erdungs-
kabel direkt auf die Transport-Metallhalterung montieren. Schrauben-Anziehdreh-
momenten beachten →  24.
2 (0,0093 in
DN 350
≥
Elektrischer Anschluss
2 )
A0016315
A0016317
