Elektrischer Anschluss
40
5. Kabel gemäß Klemmenbelegung anschließen →  36.
6. Kabelverschraubungen fest anziehen.
7. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer
Trockenschmierung beschichtet.
Messaufnehmer in umgekehrter Reihenfolge wieder zusammenbauen.
7.2.2 Messumformer anschließen
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer Tro-
ckenschmierung beschichtet.
Anziehdrehmomente bei Kunststoffgehäuse
Befestigungsschraube Gehäusedeckel
Kabeleinführung
Erdungsklemme
4 x PH 2
1.
6.
3.

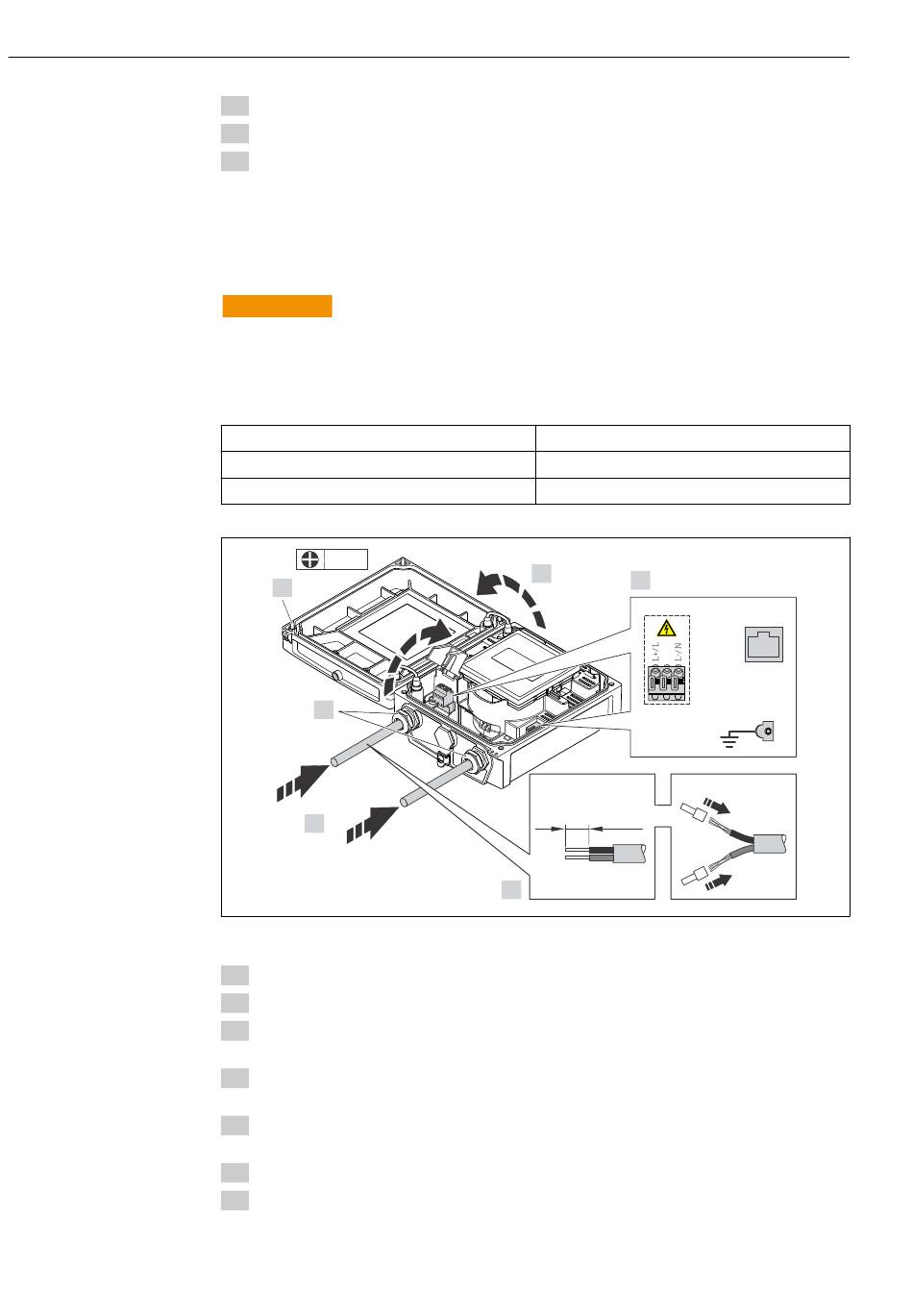

 14 Anschluss Versorgungsspannung und EtherNet/IP
1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
5. Kabel gemäß Klemmenbelegung anschließen →  35. Für Versorgungsspannung:
Abdeckung für den Berührungsschutz aufklappen.
6. Kabelverschraubungen fest anziehen.
7. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
Schraube ohne Verwendung von Fett eindrehen.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
Proline Promag L 400 EtherNet/IP
1,3 Nm
4,5...5 Nm
2,5 Nm
2.
5.
1 2
10 (0.4)
4.
A0021356
