Montage
28

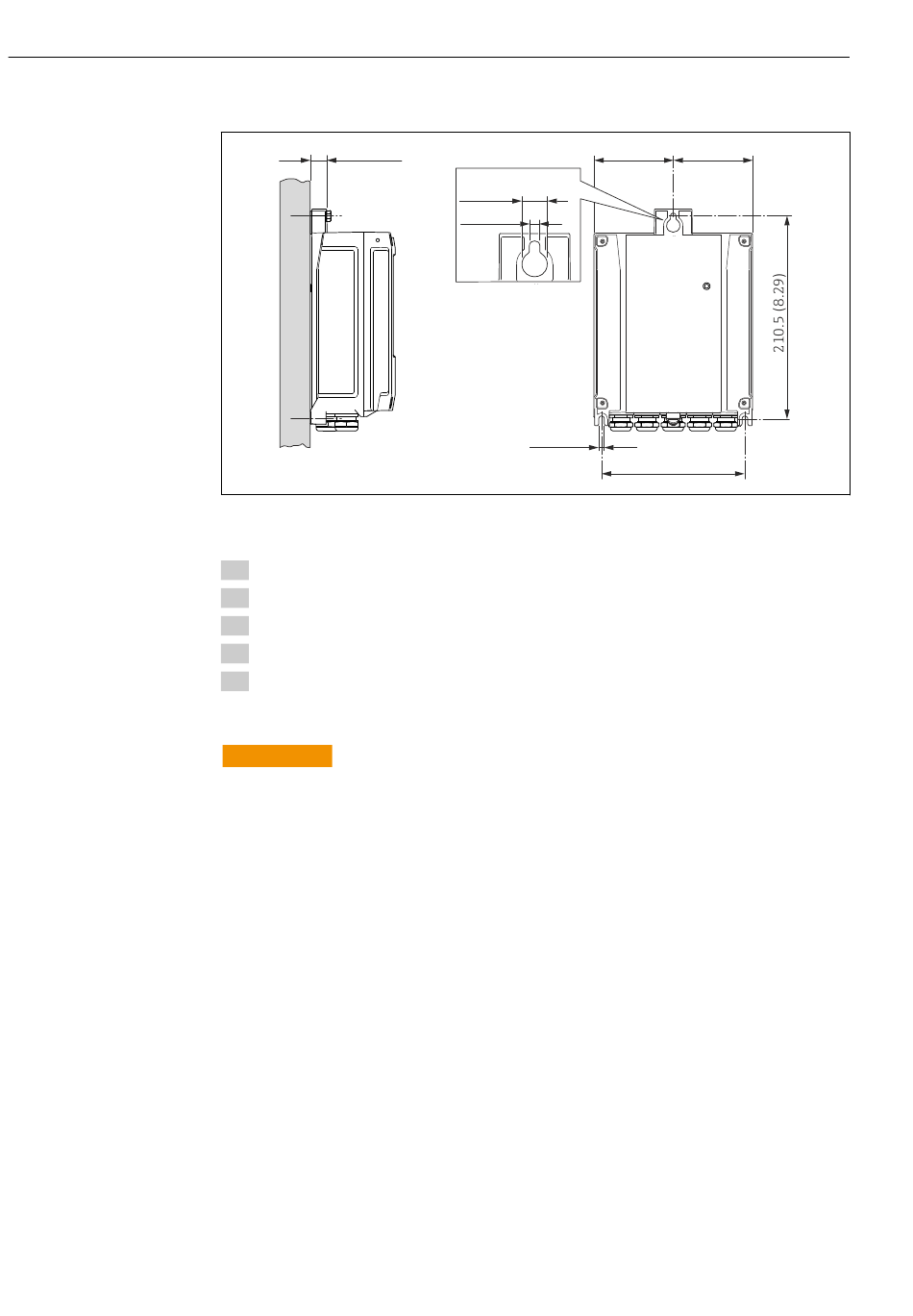

Wandmontage
17 (0.67)
6
Maßeinheit mm (in)
1. Bohrlöcher bohren.
2. Dübel in Bohrlöcher einsetzen.
3. Befestigungsschrauben leicht einschrauben.
4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
5. Befestigungsschrauben anziehen.
Pfostenmontage
WARNUNG
L
Zu hohes Anziehdrehmoment der Befestigungsschrauben bei Kunststoffgehäuse!
Beschädigung des Messumformers aus Kunststoff.
‣
Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft)
Proline Promag L 400 EtherNet/IP
=
14 (0.55)
5.8 (0.23)
5.8 (0.23)
=
149 (5.85)
Endress+Hauser
A0020523
