9 Störungsbehebung
13. Stecken Sie den Vor- und Rücklaufanschluss bis zum
Anschlag in den Wärmetauscher.
14. Achten Sie auf den richtigen Sitz der Klammern am
Vor- und Rücklaufanschluss.
15. Bauen Sie das Thermo-Kompaktmodul ein.
(→ Seite 37)
16. Befüllen und entlüften Sie das Produkt und, falls erfor-
derlich, die Heizungsanlage. (→ Seite 22)

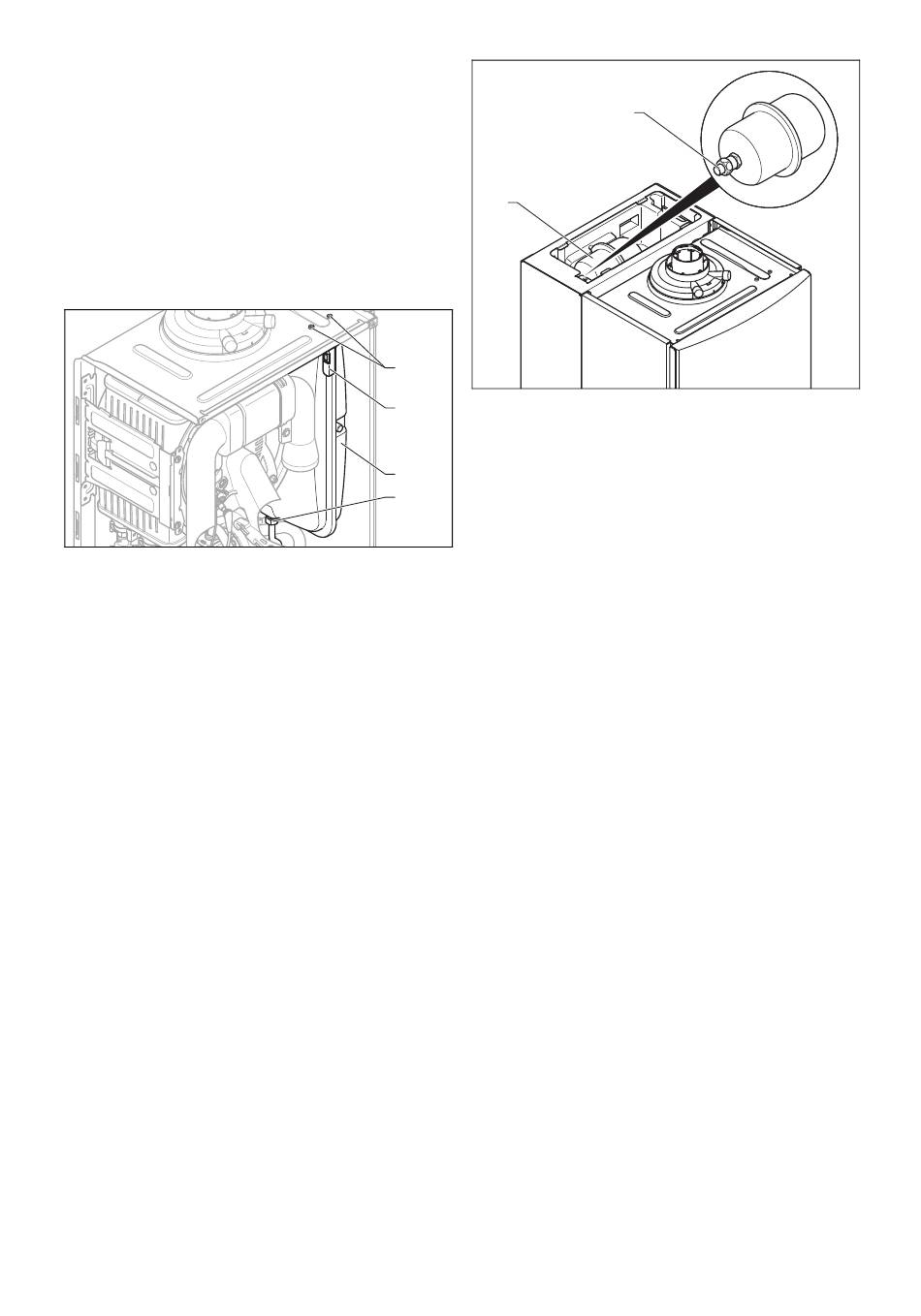

9.6.6
Ausdehnungsgefäß des Wärmeerzeugers
austauschen
1.
Entleeren Sie das Produkt. (→ Seite 37)
2.
Lösen Sie die Verschraubung (4) .
3.
Entfernen Sie die beiden Schrauben (1) des Halte-
blechs (2).
4.
Nehmen Sie das Halteblech (2) ab.
5.
Ziehen Sie das Ausdehnungsgefäß (3) nach vorne
heraus.
6.
Setzen Sie das neue Ausdehnungsgefäß in das Pro-
dukt ein.
7.
Verschrauben Sie das neue Ausdehnungsgefäß mit
dem Wasseranschluss. Verwenden Sie dabei eine neue
Dichtung.
8.
Befestigen Sie das Halteblech mit den beiden Schrau-
ben (1).
9.
Befüllen und entlüften Sie das Produkt und, falls erfor-
derlich, die Heizungsanlage. (→ Seite 22)
9.6.7
Ausdehnungsgefäß des
Schichtladespeichers austauschen
1.
Schließen Sie das Kaltwasser-Absperrventil.
2.
Öffnen Sie einen Warmwasserhahn, um den Wasser-
kreis drucklos zu machen. Schließen Sie den Warm-
wasserhahn.
3.
Drehen Sie die Schraube an der Abdeckung des
Schichtladespeichers heraus.
4.
Nehmen Sie die Abdeckung ab.
32
1
1
5.
Lösen Sie die Muttern (2) am Ausdehnungsgefäß (1).
2
6.
Ziehen Sie das Ausdehnungsgefäß von der Rohrver-
schraubung ab und entnehmen Sie es aus der EPS-
Dämmung.
3
7.
Setzen Sie das neue Ausdehnungsgefäß in die EPS-
4
Dämmung ein.
8.
Schließen Sie das neue Ausdehnungsgefäß an. Ver-
wenden Sie dazu eine neue Dichtung.
9.
Prüfen Sie den Fülldruck des Ausdehnungsgefäßes
(Mindestdruck 0,4 MPa (4 bar)).
10. Befüllen und entlüften Sie den Wärmeerzeuger und den
Schichtladespeicher.
9.6.8
Speicherladepumpe des
Schichtladespeichers austauschen
1.
Schließen Sie die Absperrventile des Warmwassersys-
tems und entleeren Sie Wärmeerzeuger und Schicht-
ladespeicher warmwasserseitig.
Installations- und Wartungsanleitung ecoTEC plus 0020245028_00
