7 Inbetriebnahme
▶
Nehmen Sie keine Einstellungen am Pro-
dukt vor.
▶
Nehmen Sie das Produkt nicht in Betrieb.
▶
Wenn Sie den Fehler nicht beheben können, dann ver-
ständigen Sie das Gasversorgungsunternehmen.
▶
Schließen Sie den Gasabsperrhahn.
7.13.4 CO₂-Gehalt prüfen
1. Nehmen Sie das Produkt mit dem Prüfprogramm P.01
in Betrieb.
2. Warten Sie mindestens 5 Minuten, bis das Produkt Be-
triebstemperatur erreicht hat.
3. Messen Sie den CO₂-Gehalt am Abgasmessstutzen.
4. Vergleichen Sie den Messwert mit dem entsprechenden
Wert in der Tabelle.
Einstell- Ein-
werte heit
CO₂ nach
5 min
Volllast-
betrieb mit
9,2 ± 1,0
Vol.–%
geschlos-
sener
Frontver-
kleidung
CO₂ nach
5 min Voll-
lastbetrieb
mit abge- Vol.–%
nommener
Frontver-
kleidung
Ein-
gestellt für
kWh/m³
Wobbe-In-
dex W₀
O₂ nach
5 min
Volllast-
betrieb mit
4,53 ± 1,8
Vol.–%
geschlos-
sener
Frontver-
kleidung
24
Erdgas Erdgas Propan
G20 G25 G31
9,0 ± 1,0 10,4 ± 0,5
9,0 ± 1,0 8,8 ± 1,0 10,2 ± 0,5
14,1 11,5 21,4
4,58 ± 1,8 5,13 ± 0,8
Bedingungen: Einstellung des CO₂-Gehalts erforderlich
▶

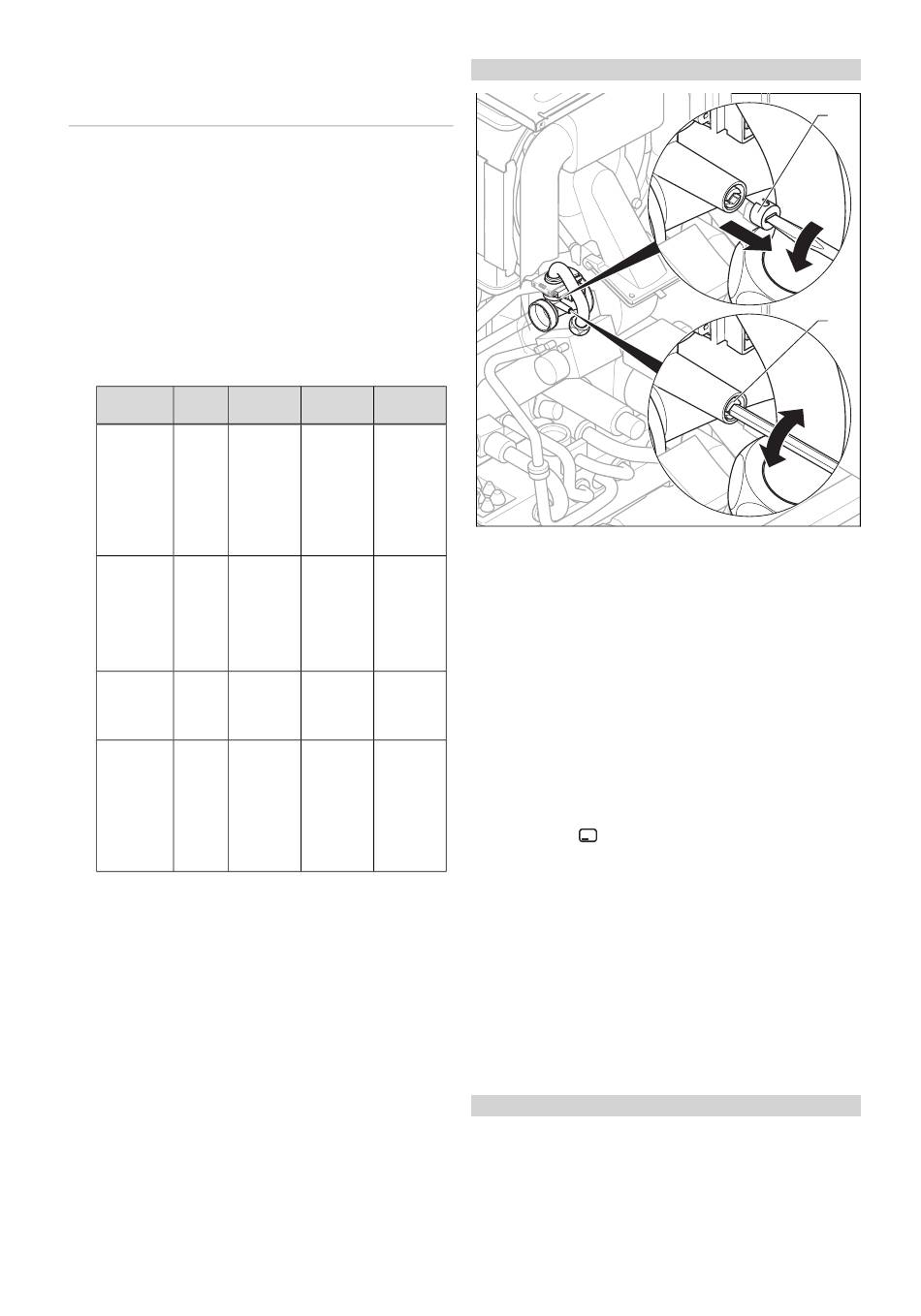

Durchstoßen Sie die Abdeckkappe (1) mit einem kleinen
Schlitzschraubendreher an der Markierung und schrau-
ben Sie sie heraus.
▶
Stellen Sie den CO₂-Gehalt (Wert mit abgenommener
Frontverkleidung) ein, indem Sie die Schraube (2) dre-
hen.
–
Höherer CO₂-Gehalt: Drehung nach links
–
Geringerer CO₂-Gehalt: Drehung nach rechts
▶
Nur für Erdgas: Verstellen Sie nur in Schritten von 1 Um-
drehung und warten Sie nach jeder Verstellung ca. 1 Mi-
nute, bis sich der Wert stabilisiert hat.
▶
Nur für Flüssiggas: Verstellen Sie nur in kleinen Schrit-
ten (ca. 1/2 Umdrehung), und warten Sie nach jeder
Verstellung ca. 1 Minute, bis sich der Wert stabilisiert
hat.
▶
Nachdem Sie die Einstellungen vorgenommen haben,
drücken Sie (Abbruch).
▶
Wenn eine Einstellung im vorgegebenen Einstellbereich
nicht möglich ist, dann dürfen Sie das Produkt nicht in
Betrieb nehmen.
▶
Benachrichtigen Sie in diesem Fall den Kundendienst.
▶
Schrauben Sie die Abdeckkappe wieder herein.
▶
Montieren Sie die Frontverkleidung.
7.14 Dichtheit prüfen
▶
Prüfen Sie die Gasleitung, den Heizkreis und den Warm-
wasserkreis auf Dichtheit.
▶
Prüfen Sie die Luft-Abgas-Führung auf einwandfreie
Installation.
Bedingungen: Raumluftunabhängiger Betrieb
▶
Prüfen Sie, ob die Unterdruckkammer dicht geschlossen
ist.
Installations- und Wartungsanleitung ecoTEC plus 0020245028_00
1
2
