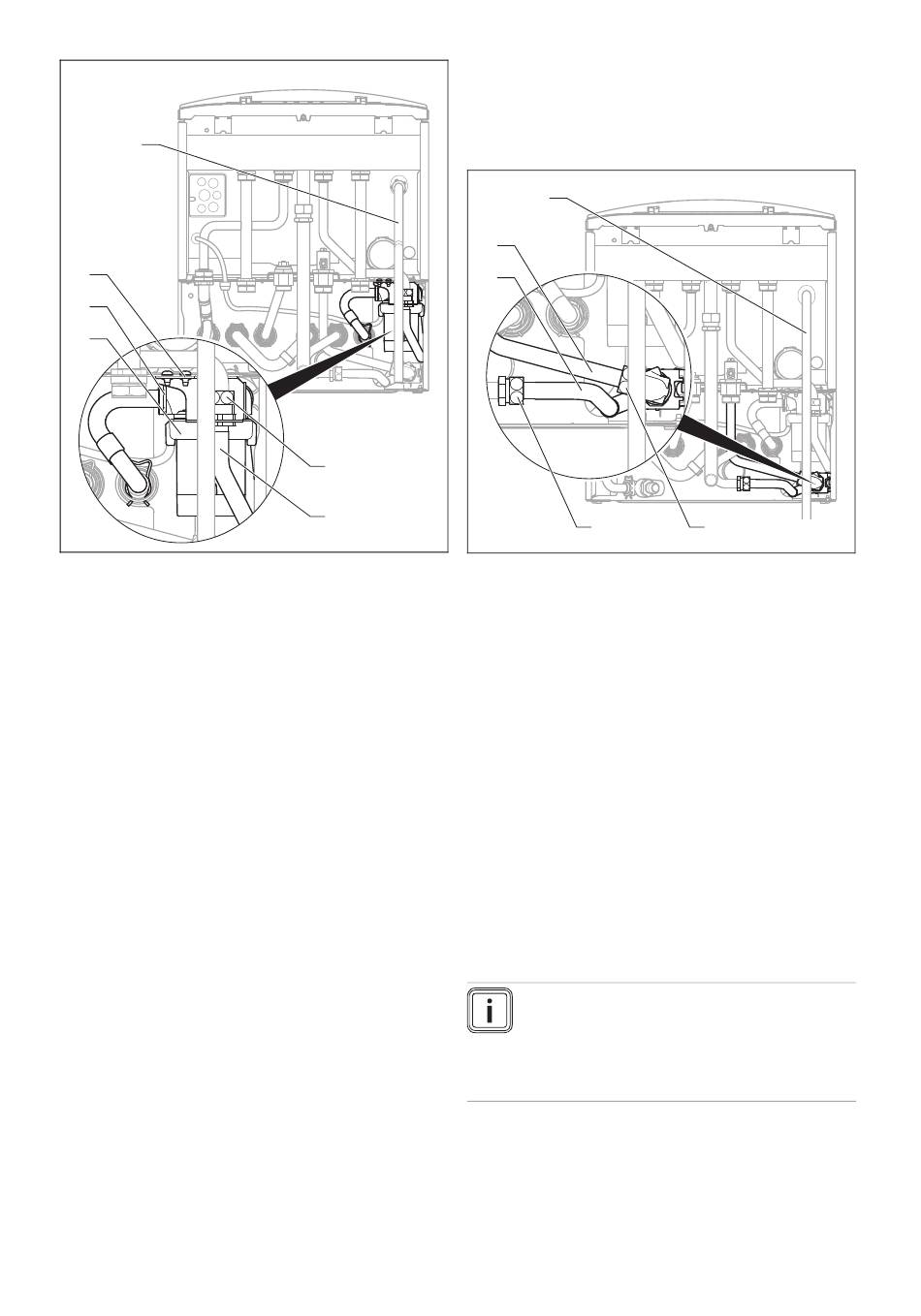

Nehmen Sie das Ablaufrohr (1) vom Sicherheitsventil
des Wärmeerzeugers ab.
3.
Klappen Sie die Elektronikbox des Wärmeerzeugers
nach vorn.
4.
Öffnen Sie die Elektronikbox.
5.
Ziehen Sie den Stecker X12 von der Leiterplatte ab.
6.
Ziehen Sie das freie Leitungsende vorsichtig durch
die Durchführungstüllen am Wärmeerzeuger und am
Schichtladespeicher.
7.
Lösen Sie die Sensorleitung der Pumpe vom Kabel-
baum, indem Sie den Stecker vom Kabelbaum abzie-
hen.
8.
Schrauben Sie den Rohrwinkel (6) vom Gehäuse ab.
9.
Lösen Sie die Verschraubung (2) am Verbindungsrohr
(3).
10. Lösen Sie die Federklammer (5) am Gehäuse der Spei-
cherladepumpe (4). Stützen Sie gleichzeitig mit der
freien Hand die Speicherladepumpe ab, damit sie nicht
aus dem Gehäuse herausfällt.
11. Ziehen Sie die Speicherladepumpe nach unten aus
dem Gehäuse heraus.
12. Montieren Sie den Rohrwinkel an die neue Speicher-
ladepumpe und verwenden Sie dabei neue Dichtungen.
13. Montieren Sie die neue Speicherladepumpe in umge-
kehrter Reihenfolge und verwenden Sie neue Dichtun-
gen.
14. Schließen Sie die elektrischen Leitungen der Pumpe
in umgekehrter Reihenfolge an. Achten Sie dabei auf
korrekte Leitungsführung.
15. Montieren Sie das Ablaufrohr (1) wieder und verwen-
den Sie neue Dichtungen.
16. Befüllen und entlüften Sie den Wärmeerzeuger und den
Schichtladespeicher.
0020245028_00 ecoTEC plus Installations- und Wartungsanleitung
9.6.9
1.
Schließen Sie die Absperrventile des Warmwassersys-
tems und entleeren Sie Wärmeerzeuger und Schicht-
ladespeicher warmwasserseitig.
5
4
2
3
2.
Nehmen Sie das Ablaufrohr (1) vom Sicherheitsventil
des Wärmeerzeugers ab.
3.
Ziehen Sie den Stecker vom Flügelradsensor ab.
4.
Lösen Sie die Verschraubungen (2) und (3) an den
Winkelstücken (4) und (5).
5.
Drehen Sie den Flügelradsensor etwas zur Seite und
ziehen Sie ihn nach unten aus dem Gehäuse heraus.
6.
Demontieren Sie den Rohrwinkel vom Flügelradsensor.
7.
Montieren Sie den Rohrwinkel an den neuen Flügelrad-
sensor und verwenden Sie dabei neue Dichtungen.
8.
Montieren Sie den neuen Flügelradsensor in umgekehr-
ter Reihenfolge und verwenden Sie neue Dichtungen.
9.
Stecken Sie den Stecker des Anschlusskabels am
neuen Flügelradsensor ein.
10. Montieren Sie das Ablaufrohr (1) wieder und verwen-
den Sie neue Dichtungen.
11. Befüllen und entlüften Sie den Wärmeerzeuger und den
Schichtladespeicher.
9.6.10 Leiterplatte oder Display des
1.
Öffnen Sie die Elektronikbox. (→ Seite 16)
2.
Tauschen Sie die Leiterplatte oder das Display entspre-
chend den beiliegenden Montage- und Installations-
anleitungen.
Störungsbehebung 9
Flügelradsensor des Schichtladespeichers
austauschen
1
3
Wärmeerzeugers austauschen
Hinweis
Wenn Sie nur eine Komponente austauschen,
dann übernimmt die neue Komponente beim Ein-
schalten des Produkts die vorher eingestellten
Parameter von der nicht ausgetauschten Kompo-
nente.
2
33
