3.5
DVGW-Zeichen
Mit dem DVGW-Zeichen wird dokumentiert, dass die
Produkte gemäß dem Typenschild alle Anforderungen der
DVGW VP 112 (Prüfgrundlage der Deutschen Vereinigung
des Gas- und Wasserfaches e. V. zur Erteilung des DVGW-
Qualitätszeichens) erfüllen.
4
Montage
4.1
Produkt auspacken
1.
Nehmen Sie das Produkt aus der Kartonverpackung.
2.
Entfernen Sie die Schutzfolien von allen Teilen des
Produkts.
4.2
Lieferumfang prüfen
▶
Prüfen Sie den Lieferumfang auf Vollständigkeit und Un-
versehrtheit.
4.2.1
Lieferumfang
Menge Bezeichnung
1
Wärmeerzeuger
1
Schichtladespeicher
1
Untere Abdeckung Schichtladespeicher
1
Montagesatz Wand:
1
- Produkthalter
1
- Beutel mit Kleinteilen
Montagesatz Schichtladespeicher mit folgendem Inhalt:
1
2
- Verbindungsrohr (Heizungsvorlauf und - rücklauf)
1
- Verbindungsrohr Schichtladespeicher Ein
1
- Verbindungsrohr Schichtladespeicher Aus
1
Ablaufschlauch Sicherheitsventil Schichtladespeicher
1
- Beutel mit Kleinteilen
1
Montagesatz Rückflussverhinderer Kaltwasser mit fol-
gendem Inhalt:
1
- Ventil
1
- Montageanleitung Rückflussverhinderer
Anschlussrohr 15 mm (Gas)
1
1
Anschlussrohr Sicherheitsventil Heizgerät
Montageschablone
1
1
Umrüstkit Gasumstellung Erdgas/Erdgas (nicht bei
Produktvarianten „Propan‟)
1
Kondensat-Ablaufschlauch
1
Untere Abdeckung Wärmeerzeuger
1
Beipack Dokumentation
Beutel mit Kleinteilen
1
0020245028_00 ecoTEC plus Installations- und Wartungsanleitung

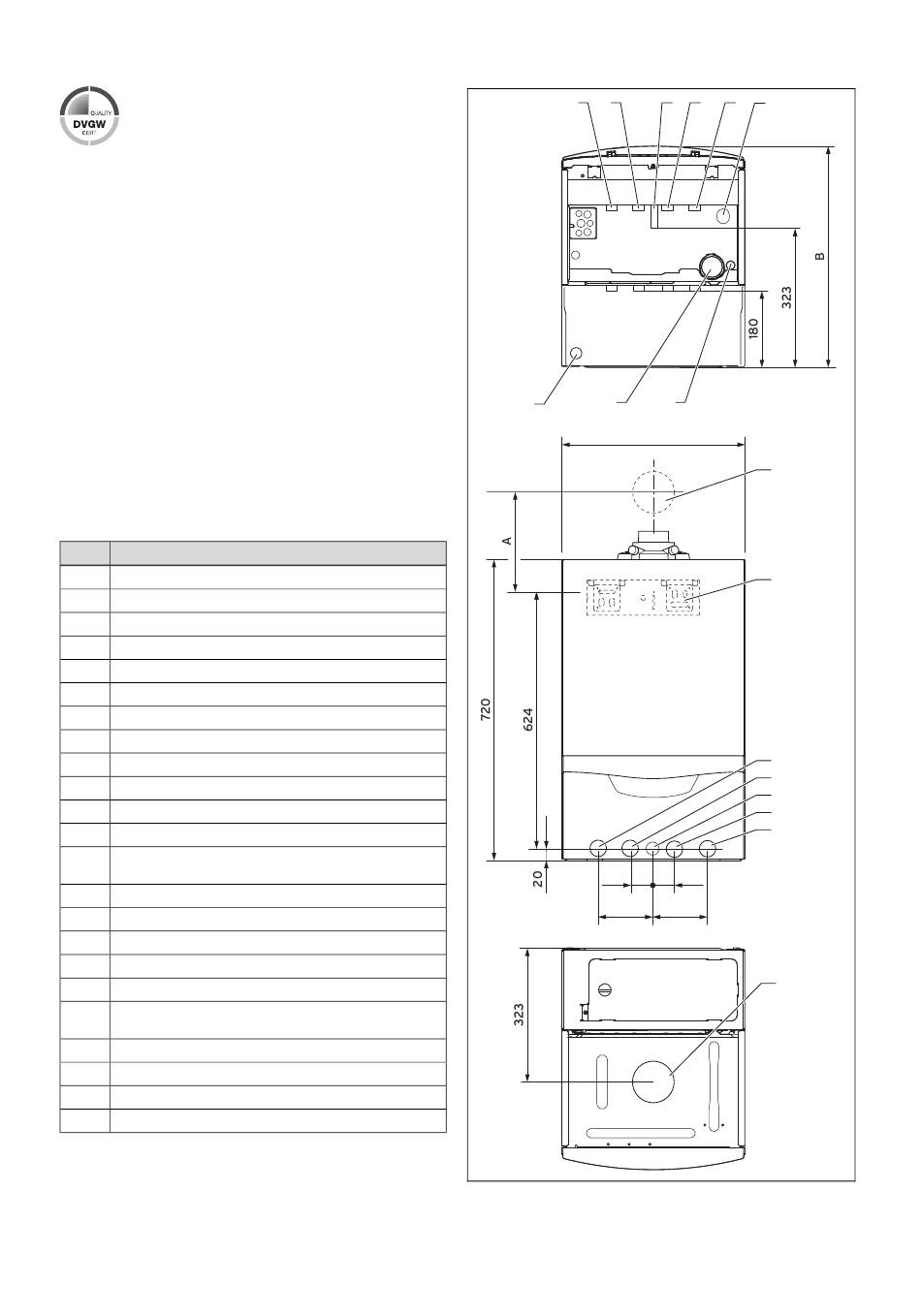

4.3
Abmessungen
3
4
10
11
440
35
100
1
Wanddurchführung Luft-
Abgas-Führung
Montage 4
5
6
7
12
9
1
2
3
4
5
6
7
35
100
8
2
Produkthalter
