Bedingungen: Die Ausführung des Produkts entspricht nicht der örtlichen
Gasgruppe
Zur Gasumstellung benötigen Sie das Vaillant Umrüstkit, das
auch die nötige Umstellanleitung enthält.
Wenn eine Gasumstellung auf Flüssiggas durchgeführt
wurde, ist die kleinstmögliche Teillast höher als im Display
angegeben. Die korrekten Werte entnehmen Sie den
Technischen Daten im Anhang.
▶
Nehmen Sie eine Gasumstellung am Produkt vor, wie in
der Umstellanleitung beschrieben.
Bedingungen: Die Ausführung des Produkts entspricht der örtlichen Gas-
gruppe
▶
Gehen Sie vor wie nachfolgend beschrieben.
7.13.2 Gasumstellung Erdgas/Erdgas durchführen
Hinweis
Bei Gasumstellungen von einem Erdgas auf ein
anderes Erdgas (z. B. G20 auf G25 oder umge-
kehrt) müssen die Gasdüse im Venturi und der
Kodierwiderstand für die Gasart auf der Leiter-
platte getauscht werden. Diese Gasumstellung
können Sie mit Hilfe des Umrüstkits aus dem Bei-
pack durchführen.
Bei Gasumstellungen von Erdgas auf Flüssiggas
und umgekehrt (z. B. G20 auf G31 oder umge-
kehrt) muss ggf. zusätzlich in Abhängigkeit vom
Kodierwiderstand für die Leistungsgröße die Gas-
armatur ausgetauscht werden. Für diese Gasum-
stellung benötigen Sie ein Umrüstkit, das nicht
Bestandteil des Lieferumfangs ist.
1.
Trennen Sie das Produkt vom Stromnetz.
2.
Schließen Sie den Gasabsperrhahn.
3.
Tauschen Sie das Venturi aus. (→ Seite 30)
4.
Prüfen Sie den Gasfließdruck. (→ Seite 23)
5.
Führen Sie einen Gasfamilien-Check (→ Seite 20)
durch.
6.
Prüfen Sie den CO₂-Gehalt. (→ Seite 24)
7.13.3 Gasfließdruck prüfen
1.
Schließen Sie den Gasabsperrhahn.
0020245028_00 ecoTEC plus Installations- und Wartungsanleitung
2.

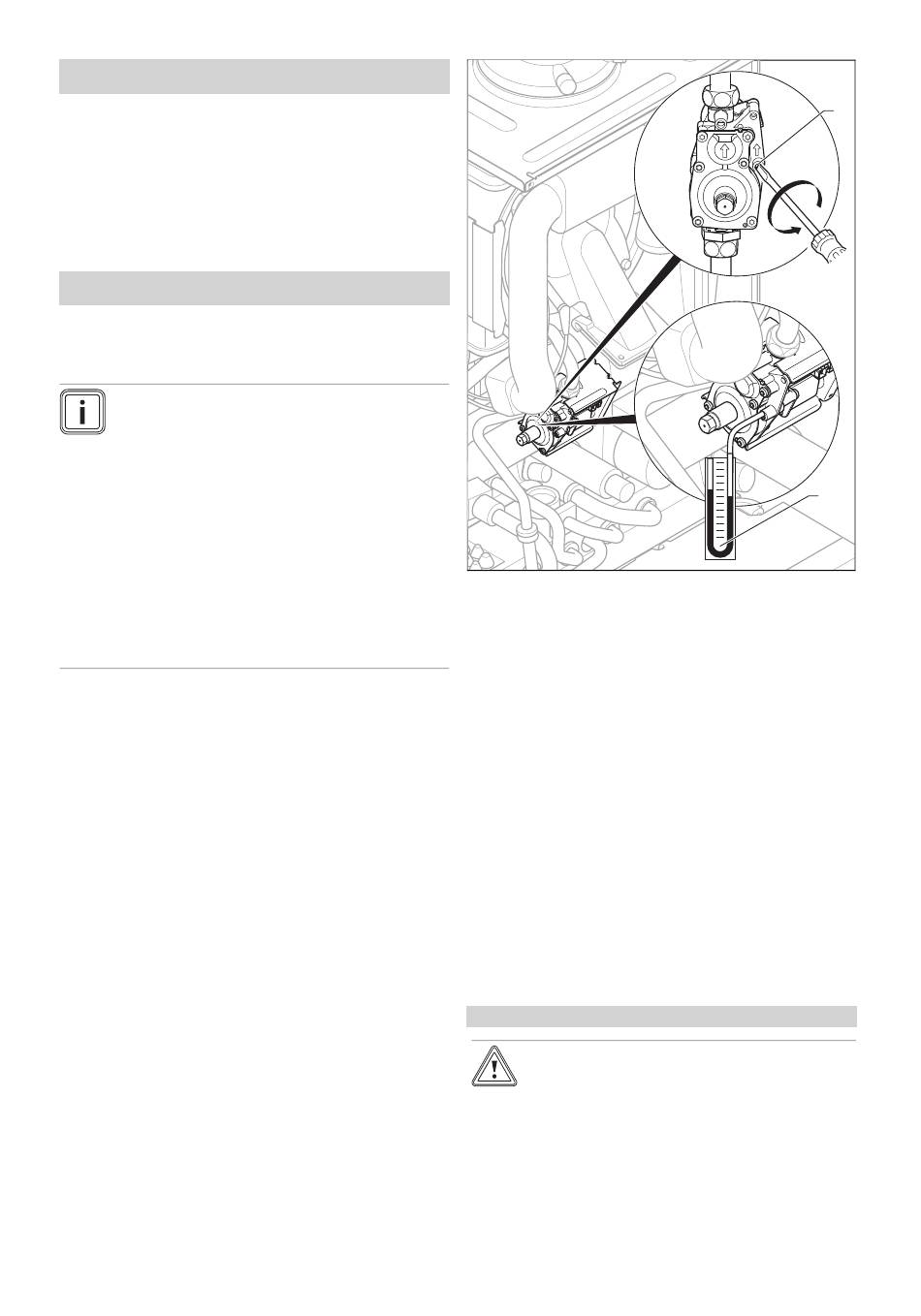

Lösen Sie die Messnippelschraube (1) (untere
Schraube) an der Gasarmatur mit Hilfe eines
Schraubendrehers.
3.
Schließen Sie ein Manometer (2) am Messnippel (1) an.
4.
Öffnen Sie den Gasabsperrhahn.
5.
Nehmen Sie das Produkt mit dem Prüfprogramm P.01
in Betrieb.
6.
Messen Sie den Gasfließdruck gegen den Atmosphä-
rendruck.
–
Zulässiger Gasfließdruck bei Erdgasbetrieb G20:
1,8 ... 2,5 kPa (18,0 ... 25,0 mbar)
–
Zulässiger Gasfließdruck bei Erdgasbetrieb G25:
1,8 ... 2,5 kPa (18,0 ... 25,0 mbar)
–
Zulässiger Gasfließdruck bei Flüssiggasbetrieb G31:
4,25 ... 5,75 kPa (42,50 ... 57,50 mbar)
7.
Nehmen Sie das Produkt außer Betrieb.
8.
Schließen Sie den Gasabsperrhahn.
9.
Nehmen Sie das Manometer ab.
10. Drehen Sie die Schraube des Messnippels (1) fest.
11. Öffnen Sie den Gasabsperrhahn.
12. Prüfen Sie den Messnippel auf Gasdichtheit.
Bedingungen: Gasfließdruck nicht im zulässigen Bereich
Vorsicht!
Risiko von Sachschäden und Betriebs-
störungen durch falschen Gasanschluss-
druck!
Wenn der Gasanschlussdruck außerhalb
des zulässigen Bereichs liegt, dann kann
dies zu Störungen im Betrieb und zu Be-
schädigungen des Produkts führen.
Inbetriebnahme 7
2
1
23
