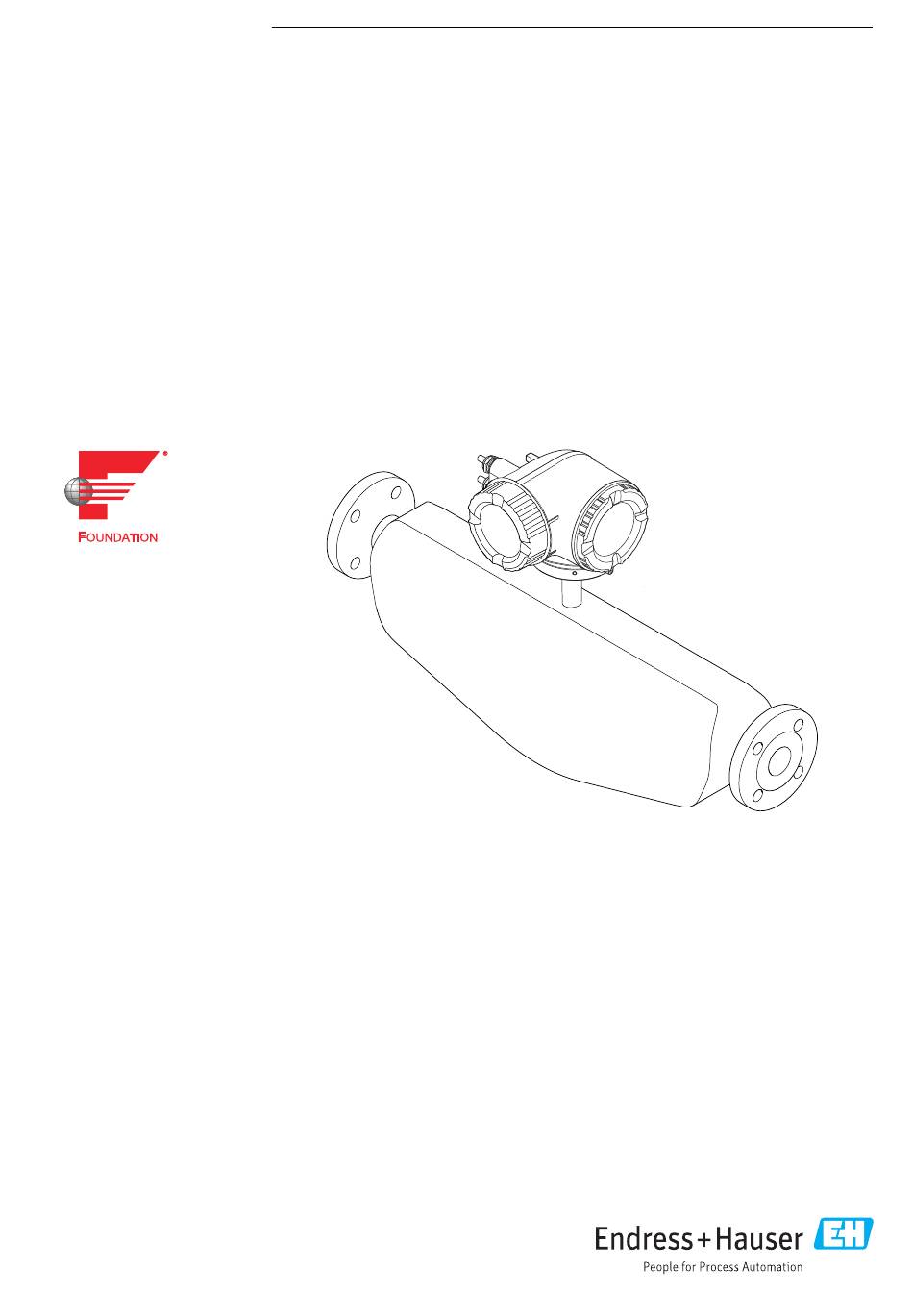

Seite 1 Products Solutions Services BA01522D/06/DE/02.24-00 71673762 2024-11-01 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promass P 300 FOUNDATION Fieldbus Coriolis-Durchflussmessgerät...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3 Proline Promass P 300 FOUNDATION Fieldbus Inhaltsverzeichnis Inhaltsverzeichnis Messgerät montieren ....26 Hinweise zum Dokument ... . 6 6.2.1...
Seite 4 Inhaltsverzeichnis Proline Promass P 300 FOUNDATION Fieldbus 8.4.3 Verbindungsaufbau ....60 10.8 Einstellungen vor unerlaubtem Zugriff schüt- 8.4.4 Einloggen ..... 62 zen .
Seite 5 13.2 Mess- und Prüfmittel ....178 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 179 14.1 Allgemeine Hinweise .
Seite 6 Hinweise zum Dokument Proline Promass P 300 FOUNDATION Fieldbus Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7 Proline Promass P 300 FOUNDATION Fieldbus Hinweise zum Dokument 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8 Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
Seite 9 Proline Promass P 300 FOUNDATION Fieldbus Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11 Proline Promass P 300 FOUNDATION Fieldbus Sicherheitshinweise IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Produkt und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Gerätespezifische IT-Sicherheit Um die betreiberseitigen Schutzmaßnahmen zu unterstützen, bietet das Gerät einige spe- zifische Funktionen.
Seite 12 Sicherheitshinweise Proline Promass P 300 FOUNDATION Fieldbus Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen). WLAN-Passphrase: Betrieb als WLAN Access Point Eine Verbindung zwischen einem Bediengerät (z.B. Notebook oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle (→  66) wird durch den Netzwerk- schlüssel geschützt.
Seite 13 Proline Promass P 300 FOUNDATION Fieldbus Produktbeschreibung Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
Seite 14 • Seriennummer von Typenschildern im Device Viewer eingeben (www.endress.com/deviceviewer): Alle Informationen zum Gerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den DataMatrix-Code auf dem Typenschild scannen: Alle Informationen zum Gerät werden angezeigt.
Seite 15 Proline Promass P 300 FOUNDATION Fieldbus Warenannahme und Produktidentifizierung 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  2 Beispiel für ein Messumformer-Typenschild Herstelleradresse/Zertifikatshalter Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...
Seite 16 Warenannahme und Produktidentifizierung Proline Promass P 300 FOUNDATION Fieldbus 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstelleradresse/Zertifikatshalter Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  16 Nennweite des Messaufnehmers;...
Seite 17 Proline Promass P 300 FOUNDATION Fieldbus Warenannahme und Produktidentifizierung 4.2.3 Symbole auf dem Gerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 18 Lagerung und Transport Proline Promass P 300 FOUNDATION Fieldbus Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 19 Proline Promass P 300 FOUNDATION Fieldbus Lagerung und Transport 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 20 Montage Proline Promass P 300 FOUNDATION Fieldbus Montage Montagebedingungen 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 21 Proline Promass P 300 FOUNDATION Fieldbus Montage Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1 ½ 0,87 1,10 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).
Seite 22 Montage Proline Promass P 300 FOUNDATION Fieldbus Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen →  22. A0029322 A0029323 Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...
Seite 23 Proline Promass P 300 FOUNDATION Fieldbus Montage Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschieden- ste Materialien verwendbar. Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen: •...
Seite 24 Montage Proline Promass P 300 FOUNDATION Fieldbus Beheizungsmöglichkeiten Wenn ein Messstoff bedingt, dass im Bereich des Messaufnehmers kein Wärmeverlust stattfinden darf, gibt es folgende Beheizungsmöglichkeiten: • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Vibrationen Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss auf die Funktionstüchtigkeit des Messsystems.
Seite 25 Proline Promass P 300 FOUNDATION Fieldbus Montage Befestigung mit Rohrschellen bei Hygieneanschlüssen Es besteht aus prozesstechnischer Sicht keine Notwendigkeit den Sensor zusätzlich zu befestigen. Ist aus installationstechnischen Gründen eine zusätzliche Abstützung trotzdem notwendig, sind die nachfolgenden Abmessungen zu beachten. Rohrschelle mit Dämmeinlage zwischen Clamp und Messinstrument verwenden...
Seite 26 Montage Proline Promass P 300 FOUNDATION Fieldbus Können diese Bedingungen nicht unterbunden werden ist empfohlen, die Werkseinstel- lung des Nullpunkts beizubehalten. Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  7 Maßeinheit mm (in) Messgerät montieren...
Seite 27 Proline Promass P 300 FOUNDATION Fieldbus Montage 2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh- rungen nicht nach oben weisen.  A0029263 6.2.4 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden.
Seite 28 Montage Proline Promass P 300 FOUNDATION Fieldbus 4 mm 7 Nm (5.2 lbf ) A0043150  9 Ex-Gehäuse 1. Befestigungsschrauben lösen. 2. Gehäuse in die gewünschte Position drehen. 3. Befestigungsschrauben anziehen. 6.2.5 Anzeigemodul drehen Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
Seite 29 Proline Promass P 300 FOUNDATION Fieldbus Montage Wurde die richtige Einbaulage für den Messaufnehmer gewählt →  21? • Gemäß Messaufnehmertyp  • Gemäß Messstofftemperatur • Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen) Stimmt die Pfeilrichtung auf dem Messaufnehmer mit der tatsächlichen Messstoff-Fließrichtung ...
Seite 30 Elektrischer Anschluss Proline Promass P 300 FOUNDATION Fieldbus Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann.
Seite 31 Proline Promass P 300 FOUNDATION Fieldbus Elektrischer Anschluss FOUNDATION Fieldbus Verdrilltes, abgeschirmtes Zweiaderkabel. Für weitere Hinweise zur Planung und Installation von FOUNDATION Fieldbus Netz- werken: • Betriebsanleitung "FOUNDATION Fieldbus Overview" (BA00013S) • FOUNDATION Fieldbus-Richtlinie • IEC 61158-2 (MBP) Stromausgang 0/4 … 20 mA (ohne HART) Normales Installationskabel ausreichend.
Seite 32 Elektrischer Anschluss Proline Promass P 300 FOUNDATION Fieldbus Standardkabel - kundenspezifisches Kabel Es wird kein Kabel mitgeliefert und es muss kundenseitig bereit gestellt werden bei folgen- der Bestelloption: Bestellcode DKX001: Bestellmerkmal 040 "Kabel", Option 1 "Ohne, kundenseitig, max 300 m"...
Seite 33 Proline Promass P 300 FOUNDATION Fieldbus Elektrischer Anschluss 7.2.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
Seite 34 Elektrischer Anschluss Proline Promass P 300 FOUNDATION Fieldbus ten Betrieb bei vorhandenen EMV-Störungen sind entsprechende Maßnahmen der Ein- gangsbeschaltung. Diese Maßnahmen wurden bei diesem Gerät berücksichtigt. Damit ist ein Betrieb bei Störgrößen gemäß NAMUR NE21 sichergestellt. 1. Bei der Installation nationale Installationsvorschriften und Richtlinien beachten.
Seite 35 Proline Promass P 300 FOUNDATION Fieldbus Elektrischer Anschluss 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  30. Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
Seite 36 Elektrischer Anschluss Proline Promass P 300 FOUNDATION Fieldbus N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n ri r ri r s io s io te r ö...
Seite 37 Proline Promass P 300 FOUNDATION Fieldbus Elektrischer Anschluss Kabel entfernen Um ein Kabel wieder aus einer Klemmstelle zu entfernen: 3 (0.12) A0029598  11 Maßeinheit mm (in) 1. Mit einem Schlitzschraubendreher auf den Schlitz zwischen den beiden Klemmenlö- chern drücken.
Seite 38 Elektrischer Anschluss Proline Promass P 300 FOUNDATION Fieldbus 7.3.2 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  181. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäu- seausführung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"...
Seite 39 Proline Promass P 300 FOUNDATION Fieldbus Elektrischer Anschluss Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele FOUNDATION Fieldbus A0028768  12 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät...
Seite 40 Elektrischer Anschluss Proline Promass P 300 FOUNDATION Fieldbus 4...20 mA A0028759  14 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
Seite 41 Proline Promass P 300 FOUNDATION Fieldbus Elektrischer Anschluss Relaisausgang A0028760  17 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  189 Stromeingang A0028915  18 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
Seite 42 Elektrischer Anschluss Proline Promass P 300 FOUNDATION Fieldbus Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: 1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
Seite 43 Proline Promass P 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser oder mit Bedientool (z. B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z. B. SPS)
Seite 44 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü n...
Seite 45 Proline Promass P 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (z. B. Bediener, Instandhalter). Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language Aufgaben- Rolle "Bediener", "Instandhalter"...
Seite 46 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte Funktions- Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen orientiert über die Funktionsweise des Geräts Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- erfordern: cken des Geräts aufgebaut:...
Seite 47 Proline Promass P 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: • Statussignale →  141 • F: Ausfall • C: Funktionskontrolle • S: Außerhalb der Spezifikation • M: Wartungsbedarf • Diagnoseverhalten →  142 •...
Seite 48 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung • Die Messung wird fortgesetzt. • Die Signalausgänge und Summenzähler werden nicht beeinflusst.
Seite 49 Proline Promass P 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Assistenten /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  53...
Seite 50 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup Diagnose Erscheint: • Im Menü neben der Auswahl "Diagnose" • Links im Navigationspfad im Menü Diagnose Experte Erscheint: •...
Seite 51 Proline Promass P 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  21 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 52 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 53 Proline Promass P 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Assistenten Geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben. Plus-Taste Bei Menü, Untermenü...
Seite 54 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 55 Proline Promass P 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 56 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 57 Proline Promass P 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  51, zur Erläuterung der Bedienelemente →  53 8.3.10...
Seite 58 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  103) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 59 Proline Promass P 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine Das Bediengerät muss über eine WLAN- RJ45-Schnittstelle verfügen. Schnittstelle verfügen. Verbindung Verbindung über Wireless LAN. Bildschirm Empfohlene Größe: ≥ 12" (abhängig von der Auflösung des Bildschirms) Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmtem Stecker (z.
Seite 60 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Nur die aktiven Netzwerkverbindungen zum Messgerät verwenden. Alle weiteren Netzwerkverbindungen wie Alle weiteren Netzwerkverbin- z. B. WLAN ausschalten. dungen ausschalten. Bei Verbindungsproblemen: →  139 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...
Seite 61 Proline Promass P 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 oder Zellen leer lassen Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen.
Seite 62 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 Device name: Device tag: Signal Status: Web server language English Login Access Status Maintenance Enter access code...
Seite 63 Proline Promass P 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  144 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte des Messgeräts...
Seite 64 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...
Seite 65 Proline Promass P 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via FOUNDATION Fieldbus Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit FOUNDATION Field- bus verfügbar.
Seite 66 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus A0027563  25 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" Standard-Ethernet-Verbindungskabel mit RJ45-Stecker Serviceschnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver...
Seite 67 Proline Promass P 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Reichweite • Interne Antenne: Typischerweise 10 m (32 ft) • Externe Antenne: Typischerweise 50 m (164 ft) Werkstoffe (Externe Antenne) • Antenne: Kunststoff ASA (Acrylnitril-Styrol-Acrylat-Copolymere) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt •...
Seite 68 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus und FOUNDATION Fieldbus Geräte im nicht explosionsgefährdeten Bereich (SFX350, SFX370) und explosionsgefährdeten Bereich (SFX370). Für Einzelheiten: Betriebsanleitung BA01202S Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →  71 8.5.3 FieldCare Funktionsumfang FDT (Field Device Technology) basiertes Anlagen-Asset-Management-Tool von Endress +Hauser.
Seite 69 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien →...
Seite 70 Bedienungsmöglichkeiten Proline Promass P 300 FOUNDATION Fieldbus 8.5.5 AMS Device Manager Funktionsumfang Programm von Emerson Process Management für das Bedienen und Konfigurieren von Messgeräten via FOUNDATION Fieldbus H1-Protokoll. Bezugsquelle für Gerätebeschreibungsdateien →  71 8.5.6 Field Communicator 475 Funktionsumfang Industrie-Handbediengerät von Emerson Process Management für die Fernparametrie- rung und Messwertabfrage via FOUNDATION Fieldbus H1-Protokoll.
Seite 71 Proline Promass P 300 FOUNDATION Fieldbus Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 02.2017 Hersteller-ID 0x452B48 (hex) Hersteller-ID Diagnose →...
Seite 72 Systemintegration Proline Promass P 300 FOUNDATION Fieldbus Anzeigetext (xxxx… = Seriennummer) Basisindex Beschreibung RESOURCE_ xxxxxxxxxxx Resource block SETUP_ xxxxxxxxxxx Tranducer block “Setup“ TRDDISP_ xxxxxxxxxxx Tranducer block “Display“ TRDHROM_ xxxxxxxxxxx 1000 Tranducer block “HistoROM“ TRDDIAG_ xxxxxxxxxxx 1200 Tranducer block “Diagnostic“ EXPERT_CONFIG_xxxxxxxxxxx 1400 Tranducer block “Expert configuration“...
Seite 73 Proline Promass P 300 FOUNDATION Fieldbus Systemintegration CHANNEL Messgröße Schwingungsfrequenz Frequenzschwankung Trägerrohrtemperatur Trägermessstoff Massefluss Zielmessstoff Massefluss Schwingungsdämpfung Elektroniktemperatur Schwankung Schwingungsdämpfung Erregerstrom HBSI Stromeingang 1 Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Modul MAO (Multiple Analog Output) Channel Bezeichnung Channel_0 Aufbau...
Seite 74 Systemintegration Proline Promass P 300 FOUNDATION Fieldbus CHANNEL Gerätefunktion Zustand Leerrohrüberwachung 0 = aus, 1 = aktiv Status Verifizierung Gesamtergebnis Verifizierung Verifizierung: • 16 = Fehlgeschlagen • 32 = Bestanden • 64 = Nicht durchgeführt Status Verifizierung Verifizierung: • 1 = Nicht durchgeführt •...
Seite 75 Proline Promass P 300 FOUNDATION Fieldbus Systemintegration Wert Gerätefunktion Zustand Wert 7 Nullpunktabgleich 0 = aus, 1 = ein Wert 8 Nicht belegt – Nur verfügbar mit Anwendungspaket Heartbeat Verification 9.2.3 Ausführungszeiten Funktionsblock Ausführungszeit (ms) Analog Input Funktionsblock (AI) Digital Input Funktionsblock (DI)
Seite 76 Systemintegration Proline Promass P 300 FOUNDATION Fieldbus 9.2.4 Methoden Methode Block Navigation Beschreibung Set to "AUTO" mode Resource block Via Menü: Diese Methode versetzt den Resource Block Experte → Kommunikation → Resource block sowie alle Transducer Blöcke in den AUTO →...
Seite 77 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Inbetriebnahme 10.1 Montage- und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  28 • Checkliste "Anschlusskontrolle" →  42 10.2 Messgerät einschalten...
Seite 78 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus 10.5 Messgerät konfigurieren Das Menü Setup mit seinen geführten Assistenten enthält alle Parameter, die für den Standard-Messbetrieb benötigt werden. X X X X X X X 20.50 Hauptmenü Display language Deutsch Anzeige/Betrieb Setup Hauptmenü...
Seite 79 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme ‣ Anzeige →  97 ‣ Schleichmengenunterdrückung →  100 ‣ →  101 Überwachung teilgefülltes Rohr ‣ Erweitertes Setup →  102 10.5.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
Seite 80 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Masseeinheit →  80 Volumenflusseinheit →  80 →  80 Volumeneinheit Normvolumenfluss-Einheit →  80 Normvolumeneinheit →  80 Dichteeinheit →  80 →  81 Normdichteeinheit Temperatureinheit →  81 Druckeinheit →...
Seite 81 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Normdichteeinheit Einheit für Normdichte wählen. Einheiten-Auswahlliste Abhängig vom Land • kg/Nl • lb/Sft³ Einheit Dichte 2 Zweite Dichteeinheit wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/l • lb/ft³ Temperatureinheit Einheit für Temperatur wählen.
Seite 82 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus 10.5.3 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl Messstoff wählen →...
Seite 83 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme 10.5.4 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
Seite 84 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus 10.5.5 I/O-Konfiguration anzeigen Das Untermenü I/O-Konfiguration führt den Anwender durch alle Parameter, in denen die Konfiguration der I/O-Module angezeigt wird. Navigation Menü "Setup" → I/O-Konfiguration ‣ I/O-Konfiguration I/O-Modul 1 … n Klemmennummern →  84 I/O-Modul 1 …...
Seite 85 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Signalmodus →  85 0/4 mA-Wert →  85 →  85 20 mA-Wert Strombereich →  85 Fehlerverhalten →  85 Fehlerwert →  85 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / ...
Seite 86 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Klemmennummer →  86 Aktiver Pegel →  86 →  86 Klemmennummer Ansprechzeit Statuseingang →  86 Klemmennummer →  86 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Zuordnung Statuseingang Funktion für Statuseingang wählen.
Seite 87 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Fehlerverhalten →  88 Fehlerstrom →  88 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern.
Seite 88 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fester Stromwert In Parameter Strombereich Bestimmt den festen Aus- 0 … 22,5 mA 22,5 mA (→  87) ist die Option Fes- ganggsstrom. ter Stromwert ausgewählt. Dämpfung Ausgang...
Seite 89 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
Seite 90 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 91 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Zuordnung Frequenzausgang →  91 Anfangsfrequenz →  92 →  92 Endfrequenz Messwert für Anfangsfrequenz →  92 Messwert für Endfrequenz →  92 Fehlerverhalten →  92 →  92 Fehlerfrequenz Invertiertes Ausgangssignal →...
Seite 92 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Anfangsfrequenz In Parameter Betriebsart Anfangsfrequenz eingeben. 0,0 … 10 000,0 Hz – (→  89) ist die Option Fre- quenz und in Parameter Zuordnung Frequenzausgang (→  91) ist eine Prozess- größe ausgewählt.
Seite 93 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  93 Klemmennummer →  93 Signalmodus →  93 Funktion Schaltausgang →  94 Zuordnung Diagnoseverhalten →  94 →...
Seite 94 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus – die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung •...
Seite 95 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Einschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Ein- 0,0 … 100,0 s – die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
Seite 96 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Fehlerverhalten →  97 Schaltzustand →  97 →  97 Relais im Ruhezustand Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Relaisausgangs- • Nicht belegt –...
Seite 97 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Einschaltverzögerung In Parameter Funktion Relais- Verzögerungszeit für das Ein- 0,0 … 100,0 s – ausgang ist die Option Grenz- schalten des Schaltausgangs wert ausgewählt. festlegen. Fehlerverhalten –...
Seite 98 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 99 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der Auswahlliste siehe – handen. Vor-Ort-Anzeige dargestellt Parameter 1. Anzei- wird. gewert (→  98) 5. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...
Seite 100 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus 10.5.12 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  100 Zuordnung Prozessgröße Einschaltpunkt Schleichmengenunter- →...
Seite 101 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme 10.5.13 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Seite 102 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...
Seite 103 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme ‣ Summenzähler 1 … n →  111 ‣ Anzeige →  113 ‣ WLAN-Einstellungen ‣ Konzentration ‣ Heartbeat Setup ‣ Datensicherung →  117 ‣ →  118 Administration 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...
Seite 104 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Feste Normdichte (1814) →  104 Referenztemperatur (1816) →  104 →  104 Linearer Ausdehnungskoeffizient (1817) Quadratischer Ausdehnungskoeffizient →  104 (1818) Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Normvolumenfluss-Berechnung –...
Seite 105 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich ‣ Sensorabgleich Einbaurichtung →  105 ‣ Dichteabgleich ‣ →  108 Nullpunktverifizierung ‣ Nullpunktjustierung →  109 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Einbaurichtung Vorzeichen der Messstoff-Fließrichtung an Pfeilrichtung auf...
Seite 106 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus 3. Die Option Erfassung Dichte 1 auswählen und bestätigen. 4. Wenn auf dem Display im Parameter Fortschritt 100 % erreicht wurden und im Parameter Dichteabgleich ausführen die Option Ok angezeigt wird, bestätigen.  Im Parameter Dichteabgleich ausführen stehen nun die folgenden Optionen zur Verfügung:...
Seite 107 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Sollwert Dichte 2 →  107 Dichteabgleich ausführen →  107 →  107 Fortschritt Korrekturfaktor Dichte →  107 Korrektur-Offset Dichte →  107 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung...
Seite 108 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Um einen repräsentativen Nullpunkt zu erhalten muss sichergestellt sein, dass • jeglicher Durchfluss im Gerät während der Justierung unterbunden ist • die Prozessbedingungen (z.B. Druck, Temperatur) stabil und repräsentativ sind Nullpunktverifizierung und Nullpunktjustierung können nicht durchgeführt werden, wenn folgende Prozessbedingungen vorliegen: •...
Seite 109 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Prozessbedingungen Folgende Prozessbedingungen sind erforder- • Rohre sind vollständig – lich. gefüllt • Prozessdruck bei Betriebsbe- dingungen • Nulldurchfluss (geschlossene Ventile) • Prozess- und Umgebungs- temperatur stabil Fortschritt Zeigt den Fortschritt des Vorgangs.
Seite 110 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Abbruch-Ursache →  110 Ursache →  110 →  110 Zuverlässigkeit gemessener Nullpunkt Weitere Informationen →  110 Zuverlässigkeit gemessener Nullpunkt →  110 Gemessener Nullpunkt →  110 →  111 Nullpunktstandardabweichung Aktion wählen...
Seite 111 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Nullpunktstandardabweichung Zeigt die Standardabweichung des gemesse- Positive Gleitkommazahl – nen Nullpunkts. Aktion wählen Wählen, welcher Nullpunktwert gespeichert • Aktuellen Nullpunkt behal- – werden soll. • Gemessenen Nullpunkt anwenden • Nullpunkt-Werkseinstellung anwenden Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen...
Seite 112 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Betriebsart Summenzähler In Parameter Zuordnung Pro- Für Summenzähler festlegen, • Nettomenge – zessgröße (→  111) von wie der Durchfluss aufsum- • Menge Förderrich- Untermenü Summenzähler miert wird.
Seite 113 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme 10.6.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  114 1.
Seite 114 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 115 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der Auswahlliste siehe – handen. Vor-Ort-Anzeige dargestellt Parameter 1. Anzei- wird. gewert (→  98) 3. Wert 0%-Bargraph In Parameter 3.
Seite 116 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Trennzeichen Eine Vor-Ort-Anzeige ist vor- Trennzeichen für Dezimaldar- • . (Punkt) . (Punkt) handen. stellung von Zahlenwerten • , (Komma) wählen. Hintergrundbeleuchtung Eine der folgenden Bedingun- Hintergrundbeleuchtung der •...
Seite 117 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung WLAN-Passphrase In Parameter Sicherheitstyp Netzwerkschlüssel eingeben 8…32-stellige Zei- Seriennummer des ist die Option WPA2-PSK aus- (8-32 Zeichen). chenfolge aus Zahlen, Messgeräts (z.B. gewählt. Buchstaben und Son- L100A802000) ...
Seite 118 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Parameter Beschreibung Anzeige / Auswahl Konfigurationsdaten verwalten Aktion zum Verwalten der Gerätedaten im integrierten Histo- • Abbrechen ROM wählen. • Sichern • Wiederherstellen • Vergleichen • Datensicherung löschen Sicherungsstatus Zeigt den aktuellen Status der Datensicherung oder -wiederher- •...
Seite 119 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme ‣ Freigabecode zurücksetzen →  119 Gerät zurücksetzen →  120 Parameter zum Definieren des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣ Freigabecode definieren Freigabecode definieren →...
Seite 120 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Parameter zum Zurücksetzen des Geräts nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Gerät zurücksetzen Gesamte Gerätekonfiguration oder ein Teil der Konfiguration • Abbrechen auf einen definierten Zustand zurücksetzen.
Seite 121 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Wert Prozessgröße →  122 →  123 Simulation Statuseingang Eingangssignalpegel →  123 Simulation Stromeingang 1 … n →  122 Wert Stromeingang 1 … n →  123 Simulation Stromausgang 1 … n →...
Seite 122 Inbetriebnahme Proline Promass P 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation wählen, • Aus die dadurch aktiviert wird. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...
Seite 123 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Wert Stromeingang In Parameter Simulation Stromein- Stromwert für Simulation eingeben. 0 … 22,5 mA gang 1 … n ist die Option An ausge- wählt. Simulation Statuseingang – Simulation vom Statuseingang ein- und •...
Seite 124 Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
Seite 125 Proline Promass P 300 FOUNDATION Fieldbus Inbetriebnahme 10.8.2 Schreibschutz via Verriegelungsschalter Im Gegensatz zum Parameterschreibschutz via anwenderspezifischem Freigabecode lässt sich damit der Schreibzugriff auf das gesamte Bedienmenü - bis auf Parameter "Kontrast Anzeige" - sperren. Die Werte der Parameter sind nur noch sichtbar, aber nicht mehr änderbar (Ausnahme Parameter "Kontrast Anzeige"):...
Seite 126 Betrieb Proline Promass P 300 FOUNDATION Fieldbus Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 127 Proline Promass P 300 FOUNDATION Fieldbus Betrieb 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  128 Volumenfluss →  128 Normvolumenfluss →...
Seite 128 Betrieb Proline Promass P 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Massefluss – Zeigt aktuell gemessenen Massefluss Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Masseflusseinheit (→  80) Volumenfluss – Zeigt aktuell berechneten Volumenfluss...
Seite 129 Proline Promass P 300 FOUNDATION Fieldbus Betrieb Parameter Voraussetzung Beschreibung Anzeige Trägermessstoff Massefluss Bei folgenden Bedingungen: Zeigt aktuell gemessenen Massefluss Gleitkommazahl mit Vor- Bestellmerkmal "Anwendungspaket", des Trägermessstoffs. zeichen Option ED "Konzentration" Abhängigkeit  In Parameter Software-Options- Die Einheit wird übernommen aus: übersicht werden die aktuell...
Seite 130 Betrieb Proline Promass P 300 FOUNDATION Fieldbus Navigation Menü "Diagnose" → Messwerte → Summenzähler ‣ Summenzähler Summenzählerwert 1 … n →  130 Summenzählerüberlauf 1 … n →  130 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße...
Seite 131 Proline Promass P 300 FOUNDATION Fieldbus Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Messwerte Zeigt aktuellen Eingangswert. Gleitkommazahl mit Vorzeichen Gemessener Strom Zeigt aktuellen Stromwert vom Stromeingang. 0 … 22,5 mA Eingangswerte Statuseingang Das Untermenü Statuseingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Statuseingang anzuzeigen.
Seite 132 Betrieb Proline Promass P 300 FOUNDATION Fieldbus Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Wert Stromausgang 1 … n ‣ Stromausgang 1 … n Ausgangsstrom 1 … n →  132 Gemessener Strom 1 … n →  132 Parameterübersicht mit Kurzbeschreibung...
Seite 133 Proline Promass P 300 FOUNDATION Fieldbus Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Relaisausgang 1 … n ‣ Relaisausgang 1 … n Schaltzustand →  133 Schaltzyklen →  133 →  133 Max. Anzahl Schaltzyklen Parameterübersicht mit Kurzbeschreibung...
Seite 134 Betrieb Proline Promass P 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Steuerung Summenzähler 1 … n In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren – zessgröße (→  111) von • Zurücksetzen + Untermenü Summenzähler Anhalten 1 …...
Seite 135 Proline Promass P 300 FOUNDATION Fieldbus Betrieb 11.7 Messwerthistorie anzeigen Im Gerät muss das Anwendungspaket Extended HistoROM freigeschaltet sein (Bestellop- tion), damit das Untermenü Messwertspeicherung erscheint. Dieses enthält alle Parame- ter für die Messwerthistorie. Die Messwerthistorie ist auch verfügbar über: •...
Seite 136 Betrieb Proline Promass P 300 FOUNDATION Fieldbus Messwertspeicherungsstatus →  137 Gesamte Speicherdauer →  137 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣ Anzeige 3. Kanal ‣ Anzeige 4. Kanal Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung 1.
Seite 137 Proline Promass P 300 FOUNDATION Fieldbus Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung 4. Kanal Anwendungspaket Extended Histo- Speicherkanal eine Prozessgröße zuord- Auswahlliste siehe Parame- ROM ist verfügbar. nen. ter Zuordnung 1. Kanal (→  136)  In Parameter Software-Options- übersicht werden die aktuell...
Seite 138 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel, aber Signalausgabe Kabel des Anzeigemoduls ist nicht richtig einge- Stecker korrekt auf Hauptelektronikmodul und innerhalb des gültigen Bereichs steckt.
Seite 139 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Zum Zugriff Fehler Mögliche Ursachen Behebung Schreibzugriff auf Parameter ist nicht möglich. Hardware-Schreibschutz ist aktiviert. Verriegelungsschalter auf Hauptelektronikmo- dul in Position OFF bringen →  125. Schreibzugriff auf Parameter ist nicht möglich.
Seite 140 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus 12.2 Diagnoseinformation via Leuchtdioden 12.2.1 Messumformer Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte- status. 1 2 3 4 5 A0029629 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv Farbe...
Seite 141 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 142 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung • Die Messung wird fortgesetzt. • Die Signalausgänge und Summenzähler werden nicht beeinflusst.
Seite 143 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 144 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  171 • Via Untermenü →  172 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 145 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 146 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
Seite 147 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig. A0013956 Funktionskontrolle Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation). A0013959 Außerhalb der Spezifikation Das Gerät wird betrieben: Außerhalb seiner technischen Spezifikationsgrenzen (z.B.
Seite 148 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Gewichtung Statussignal Zugehörigkeit Bereich der Diagnoseinformationen (Werkseinstellung) Hohe Funktionskontrolle (C) Sensor C000…199 Elektronik C200…399 Konfiguration C400…700 Prozess C800…999 Gewichtung Statussignal Zugehörigkeit Bereich der Diagnoseinformationen (Werkseinstellung) Geringe Außerhalb der Spezifikation Sensor S000…199 Elektronik S200…399...
Seite 149 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Gewichtung Zugehörigkeit FAIL_ CHECK_ OFFSPEC_ MAINT_ Geringe Sensor Elektronik Konfiguration Prozess Geringe Sensor Elektronik Konfiguration Prozess Konfigurierbarer Bereich →  149 15…1 Reserviert (Fieldbus Foundation) Statussignal für einen Bereich von Diagnoseinformationen ändern Beispiel: Das Statussignal für die Diagnoseinformationen des Bereichs Elektronik mit der...
Seite 150 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus 5. Auswahl mit Enter bestätigen.  Das Diagnoseereignis der ausgewählten Diagnoseinformation wird erfasst. 6. Im FieldCare Navigationsfenster: Experte → Kommunikation → Field diagnostics → Alarm broadcast enable 7. In einem der Auswahlfelder Conigurable Area Bits 1 bis Conigurable Area Bits 15 die gewünschte Diagnoseinformation auswählen.
Seite 151 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.7.1 Diagnose zum Sensor Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 022 Temperatursensor defekt 1. Sensorelektronikmodul (ISEM) • Option Leerrohrüberwa- prüfen oder ersetzen chung Messgrößenstatus 2. Wenn vorhanden: Verbindungs- • Option Schleichmengen- kabel zwischen Sensor und Mess- unterdrückung...
Seite 152 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 063 Erregerstrom fehlerhaft 1. Sensorelektronikmodul (ISEM) • Option Leerrohrüberwa- prüfen oder ersetzen chung Messgrößenstatus 2. Wenn vorhanden: Verbindungs- • Option Schleichmengen- kabel zwischen Sensor und Mess- unterdrückung...
Seite 153 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 144 Messabweichung zu hoch 1. Sensor prüfen oder tauschen • Option Leerrohrüberwa- 2. Prozessbedingungen prüfen chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt-...
Seite 154 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen • Option Leerrohrüberwa- 2. Elektronikmodule tauschen chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Device failure ausgang •...
Seite 155 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 272 Hauptelektronik-Fehler 1. Gerät neu starten • Option Leerrohrüberwa- 2. Service kontaktieren chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Device failure ausgang •...
Seite 156 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 276 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten • Option Leerrohrüberwa- 2. I/O-Modul tauschen chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt-...
Seite 157 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 332 Schreiben in integriert. HistoROM fehlg. Nutzerschnittstellenleiterplatte • Option Leerrohrüberwa- ersetzen chung Messgrößenstatus Ex d/XP: Messumformer ersetzen • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt-...
Seite 158 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 374 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten • Option Leerrohrüberwa- 2. Prüfen, ob Fehler erneut auftritt chung Messgrößenstatus [ab Werk] 3. Sensorelektronikmodul (ISEM) • Option Schleichmengen- ersetzen unterdrückung...
Seite 159 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 387 Integriertes HistoROM fehlerhaft Service kontaktieren • Option Leerrohrüberwa- chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Device failure ausgang • Option Druck...
Seite 160 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 410 Datenübertragung 1. Verbindung prüfen • Option Leerrohrüberwa- 2. Datenübertragung wiederholen chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Configuration error ausgang •...
Seite 161 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 438 Datensatz 1. Datensatzdatei prüfen • Option Leerrohrüberwa- 2. Geräteparametrierung prüfen chung Messgrößenstatus 3. Up- und Download der neuen • Option Schleichmengen- Konf. unterdrückung Quality Uncertain •...
Seite 162 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 444 Stromeingang 1 … n 1. Prozess prüfen – 2. Einstellung Stromeingang prüfen Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten [ab Werk] Warning Statussignal ist änderbar.
Seite 163 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 485 Simulation Messgröße Simulation ausschalten • Option Leerrohrüberwa- chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang • Option Druck...
Seite 164 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 493 Simulation Impulsausgang 1 … n Simulation Impulsausgang ausschal- – Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten Warning Statussignal ist änderbar. Diagnoseinformation Behebungsmaßnahmen...
Seite 165 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 497 Simulation Blockausgang Simulation ausschalten – Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten Warning Statussignal ist änderbar. Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 520 I/O 1 …...
Seite 166 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus 12.7.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 803 Schleifenstrom 1 … n 1. Verkabelung prüfen – 2. I/O-Modul tauschen Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk]...
Seite 167 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren • Option Leerrohrüberwa- chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang •...
Seite 168 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen • Option Leerrohrüberwa- chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang •...
Seite 169 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 862 Messrohr nur z.T. gefüllt 1. Prozess auf Gas prüfen – 2. Überwachungsgrenzen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Non specific Statussignal [ab Werk]...
Seite 170 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 912 Messstoff inhomogen 1. Prozessbedingungen prüfen • Option Leerrohrüberwa- 2. Systemdruck erhöhen chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt-...
Seite 171 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 948 Schwingungsdämpfung zu hoch Prozessbedingungen prüfen • Option Leerrohrüberwa- chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang •...
Seite 172 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext. ...
Seite 173 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.11 Ereignis-Logbuch 12.11.1 Ereignis-Logbuch auslesen Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste. Navigationspfad Menü Diagnose → Untermenü Ereignislogbuch → Ereignisliste / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig.
Seite 174 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus 12.11.3 Übersicht zu Informationsereignissen Ein Informationsereignis wird im Gegensatz zum Diagnoseereignis nur im Ereignis-Log- buch angezeigt und nicht in der Diagnoseliste. Informationsereignis Ereignistext I1000 --------(Gerät i.O.) I1079 Sensor getauscht I1089 Gerätestart I1090 Konfiguration rückgesetzt...
Seite 175 Proline Promass P 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Informationsereignis Ereignistext I1619 I/O-Modul ersetzt I1621 I/O-Modul ersetzt I1622 Kalibrierung geändert I1624 Alle Summenzähler zurücksetzen I1625 Schreibschutz aktiviert I1626 Schreibschutz deaktiviert I1627 Webserver-Login erfolgreich I1628 Anzeigen-Login erfolgreich I1629 CDI-Login erfolgreich I1631 Webserverzugriff geändert...
Seite 176 Diagnose und Störungsbehebung Proline Promass P 300 FOUNDATION Fieldbus 12.12.2 Funktionsumfang von Parameter "Service-Reset" Optionen Beschreibung Uninitialized Die Auswahl hat keine Auswirkung auf das Gerät. Auf Auslieferungszustand Die erweiterten FOUNDATION Fieldbus Parameter (FOUNDATION Fieldbus Blöcke, + MIB Schedule-Informationen, Messstellenbezeichnung und Geräteadresse) und die Geräteparameter, für die eine kundenspezifische Voreinstellung bestellt wurde,...
Seite 177 Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8P3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 178 Bei der Reinigung mit Molchen ist folgender Punkt zu beachten: Innendurchmesser von Messrohr und Prozessanschluss beachten. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie Netilion oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 179 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 180 Reparatur Proline Promass P 300 FOUNDATION Fieldbus 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben.
Seite 181 Proline Promass P 300 FOUNDATION Fieldbus Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 182 Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Den Bestellcode mit der Produktwurzel DK8003 verwenden. ...
Seite 183 15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 184 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...
Seite 185 Um die Messgenauigkeit bestimmter Messgrößen zu erhöhen kann das Automatisierungs- system kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar:...
Seite 186 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung 1 µA Spannungsabfall Typisch: 0,6 … 2 V bei 3,6 … 22 mA (passiv) Maximale Eingangsspan- ≤...
Seite 187 Proline Promass P 300 FOUNDATION Fieldbus Technische Daten 16.4 Ausgang Ausgangssignal FOUNDATION Fieldbus FOUNDATION Fieldbus H1, IEC 61158-2, galvanisch getrennt Datenübertragung 31,25 kbit/s Stromaufnahme 10 mA Zulässige Speisespannung 9 … 32 V Busanschluss Mit integriertem Verpolungsschutz Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: •...
Seite 188 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Maximale Eingangsspan- DC 30 V nung Bürde 0 … 700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0 … 999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte •...
Seite 189 Proline Promass P 300 FOUNDATION Fieldbus Technische Daten Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 190 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte •...
Seite 191 Proline Promass P 300 FOUNDATION Fieldbus Technische Daten Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierbarer Wert zwischen: 2 … 12 500 Hz Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...
Seite 192 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Schleichmengenunterdrü- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. ckung Galvanische Trennung Die Ausgänge sind galvanisch getrennt: • von der Spannungsversorgung • zueinander • gegen Anschluss Potentialausgleich (PE) Protokollspezifische Daten Hersteller-ID 0x452B48 (hex)
Seite 193 Proline Promass P 300 FOUNDATION Fieldbus Technische Daten 16.5 Energieversorgung Klemmenbelegung →  33 Verfügbare Gerätestecker →  33 Verfügbare Gerätestecker →  33 Versorgungsspannung Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" Option D DC 24 V ±20% – Option E AC 100 … 240 V –15…+10%...
Seite 194 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) • Gewinde für Kabeleinführung: • NPT ½" • G ½" • M20 • Gerätestecker für digitale Kommunikation: M12 Kabelspezifikation →...
Seite 195 Proline Promass P 300 FOUNDATION Fieldbus Technische Daten Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ³⁄₈ 0,20 0,007 ½ 0,65 0,024 1,80 0,066 1½ 4,50 0,165 0,257 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500...
Seite 196 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Grund-Wiederholbarkeit Berechnungsgrundlagen →  197 Masse- und Volumenfluss (Flüssigkeiten) ±0,05 % v.M. Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung).
Seite 197 Proline Promass P 300 FOUNDATION Fieldbus Technische Daten [kg/m ] [°C] 40 80 120 160 200 240 280 320 360 400 [°F] -40 0 A0016610 Felddichtejustierung, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)
Seite 198 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate Durchflussrate maximale Messabweichung in % v.M. ZeroPoint ⋅ ± BaseAccu ³ BaseAccu A0021339 A0021332 ZeroPoint ZeroPoint ⋅ ⋅ ± < BaseAccu MeasValue A0021333 A0021334 Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate...
Seite 199 4 … 95 % geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 200 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Elektromagnetische Ver- Details sind in der Konformitätserklärung ersichtlich. träglichkeit (EMV) Diese Einrichtung ist nicht dafür vorgesehen, in Wohnbereichen verwendet zu wer- den, und kann einen angemessenen Schutz des Funkempfangs in solchen Umgebun- gen nicht sicherstellen.
Seite 201 Proline Promass P 300 FOUNDATION Fieldbus Technische Daten Berstdruck Messaufnehmergehäuse [mm] [in] [bar] [psi] 1½ 2 204 1 494 Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Kon- struktiver Aufbau" Durchflussgrenze Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässi- gen Druckabfall optimiert wird.
Seite 202 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Gewicht in US-Einheiten Gewicht [lbs] [in] ½ 1½ Werkstoffe Gehäuse Messumformer Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet • Option B "Rostfrei, hygienisch": Rostfreier Stahl, 1.4404 (316L) Fensterwerkstoff Bestellmerkmal "Gehäuse": •...
Seite 203 Proline Promass P 300 FOUNDATION Fieldbus Technische Daten Gerätestecker Elektrischer Anschluss Werkstoff Stecker M12x1 • Buchse: Rostfreier Stahl, 1.4404 (316L) • Kontaktträger: Polyamid • Kontakte: Messing vergoldet Gehäuse Messaufnehmer • Säuren- und laugenbeständige Außenoberfläche • Rostfreier Stahl, 1.4301 (304) Messrohre Rostfreier Stahl, 1.4435 BN2 (316L)
Seite 204 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Prozessanschlüsse • Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch • EN 1092-1 (DIN 2512N) Flansch • ASME B16.5 Flansch • JIS B2220 Flansch • DIN 11864-2 Form A Flansch, DIN 11866 Reihe A, Bundflansch •...
Seite 205 Proline Promass P 300 FOUNDATION Fieldbus Technische Daten 16.11 Anzeige und Bedienoberfläche Sprachen Bedienung in folgenden Landessprachen möglich: • Via Vor-Ort-Bedienung Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Pol- nisch, Russisch, Türkisch, Chinesisch, Japanisch, Koreanisch, Vietnamesisch, Tsche- chisch, Schwedisch • Via Webbrowser Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Pol-...
Seite 206 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  181. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäu- seausführung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"...
Seite 207 Proline Promass P 300 FOUNDATION Fieldbus Technische Daten Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unterschiedlichen Bediengeräten und via verschiedene Schnittstellen erfol- gen.
Seite 208 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Unterstützte Funktionen Datenaustausch zwischen Bediengerät (wie z. B. Notebook) und Messgerät: • Konfiguration vom Messgerät laden (XML-Format, Konfiguration sichern) • Konfiguration ins Messgerät speichern (XML-Format, Konfiguration wieder herstellen) • Export der Eventliste (.csv-Datei) •...
Seite 209 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung der CE- Kennzeichnung. UKCA-Kennzeichnung Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 210 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 211 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 212 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Diagnosefunktionalität Bestellmerkmal "Anwendungspaket", Option EA "Extended HistoROM" Umfasst Erweiterungen bezüglich Ereignislogbuch und Freischaltung des Messwertspei- chers. Ereignislogbuch: Speichervolumen wird von 20 Meldungseinträgen (Standardausführung) auf bis zu 100 erweitert. Messwertspeicher (Linienschreiber): • Speichervolumen wird für bis zu 1000 Messwerte aktiviert.
Seite 213 Überblick zum bestellbaren Zubehör →  181 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 214 Technische Daten Proline Promass P 300 FOUNDATION Fieldbus Inhalt Dokumentationscode cCSAus Ex d/ Ex de XA01372D cCSAus Ex nA XA01507D INMETRO Ex d/Ex de XA01468D INMETRO Ex ec XA01470D NEPSI Ex d/Ex de XA01469D NEPSI Ex nA XA01471D EAC Ex d/Ex de...
Seite 215 Proline Promass P 300 FOUNDATION Fieldbus Stichwortverzeichnis Stichwortverzeichnis 0 … 9 3-A-Zulassung ......210 Bedienelemente .
Seite 216 Stichwortverzeichnis Proline Promass P 300 FOUNDATION Fieldbus Dichtejustierung ......105 Summenzähler-Reset ..... 133 Dichtejustierung durchführen .
Seite 217 Proline Promass P 300 FOUNDATION Fieldbus Stichwortverzeichnis Funktionsumfang Lagerungstemperaturbereich ....198 AMS Device Manager ..... . 70 Lebensmitteltauglichkeit .
Seite 218 Stichwortverzeichnis Proline Promass P 300 FOUNDATION Fieldbus Montageort ......20 Statuseingang ......85 Systemdruck .
Seite 219 Proline Promass P 300 FOUNDATION Fieldbus Stichwortverzeichnis Speicherkonzept ......208 Vibrations- und Schockfestigkeit ... . . 199 Spezielle Anschlusshinweise .
Seite 220 Stichwortverzeichnis Proline Promass P 300 FOUNDATION Fieldbus Werkzeug Elektrischen Anschluss ..... 30 Für Montage ......26 Transport .
