8.1.1 Durchführung eines A/D-Tests
Zur Durchführung eines A/D-Tests eine Solltemperatur aus dem Dropdown-Menü auswählen.
Nach Auswahl der Temperatur dreht sich der Drehteller in seine Ausgangsposition, Proben- und
Blockmotor werden eingekuppelt und der Testvorgang beginnt. Die Werte für den Proben- und
Blockfühler werden in Ohm und °C und der Wert für den Leistungspegel wird als Prozentsatz
angezeigt. Diese Werte können im entsprechenden Bereich auf der Anzeige abgelesen werden.
Nach 5 Minuten sollte die Blocktemperatur in etwa der Solltemperatur entsprechen.
8.1.2 Fester Widerstand
Durch Auswahl der Option „Fester Widerstand" wird der Test mit bekannten Widerständen
durchgeführt. Dadurch wird der Kühlkreis umgangen, um sicherzustellen, dass der A/D richtig
funktioniert.
Wenn der Test in diesem Modus durchgeführt wird, müssen die Werte 6200 Ohm ±50 Ohm
betragen. Liegen die Werte außerhalb dieses Bereichs, kann ein A/D-bedingtes Problem vorliegen.
Lesen Sie in diesem Fall im Abschnitt „Fehlersuche" nach oder wenden Sie sich an Hot-Line, den
technischen Kundendienst von Advanced Instruments.

8.2 Motoren

Auf der Diagnoseanzeige auf MOTOREN drücken, um die Motortestanzeige aufzurufen
(Abbildung 8.3). Diese Anzeige ermöglicht die Durchführung einer Funktionsprüfung der 3
Systemmotoren. Jeder Motor kann einzeln bewegt werden.
Der Drehteller kann je nach Eingabe des Benutzers in verschiedene Positionen bewegt werden. Auf
dieser Anzeige können mögliche Motor- und Ausrichtungsfehler diagnostiziert werden. BEENDEN
drücken, um zur Diagnoseanzeige zurückzukehren.
8.2.1 Probe/Block
Dieser Abschnitt beschreibt die Prüfung des Proben- und Blockmotors.
EINKUPPELN drücken, um SOWOHL den Proben- ALS AUCH den Blockmotor
einzukuppeln.
Nachdem die Motoren eingekuppelt wurden, wechselt die Schaltfläche EINKUPPELN zu
AUSKUPPELN. AUSKUPPELN drücken, um beide Motoren auszukuppeln.
OsmoPRO

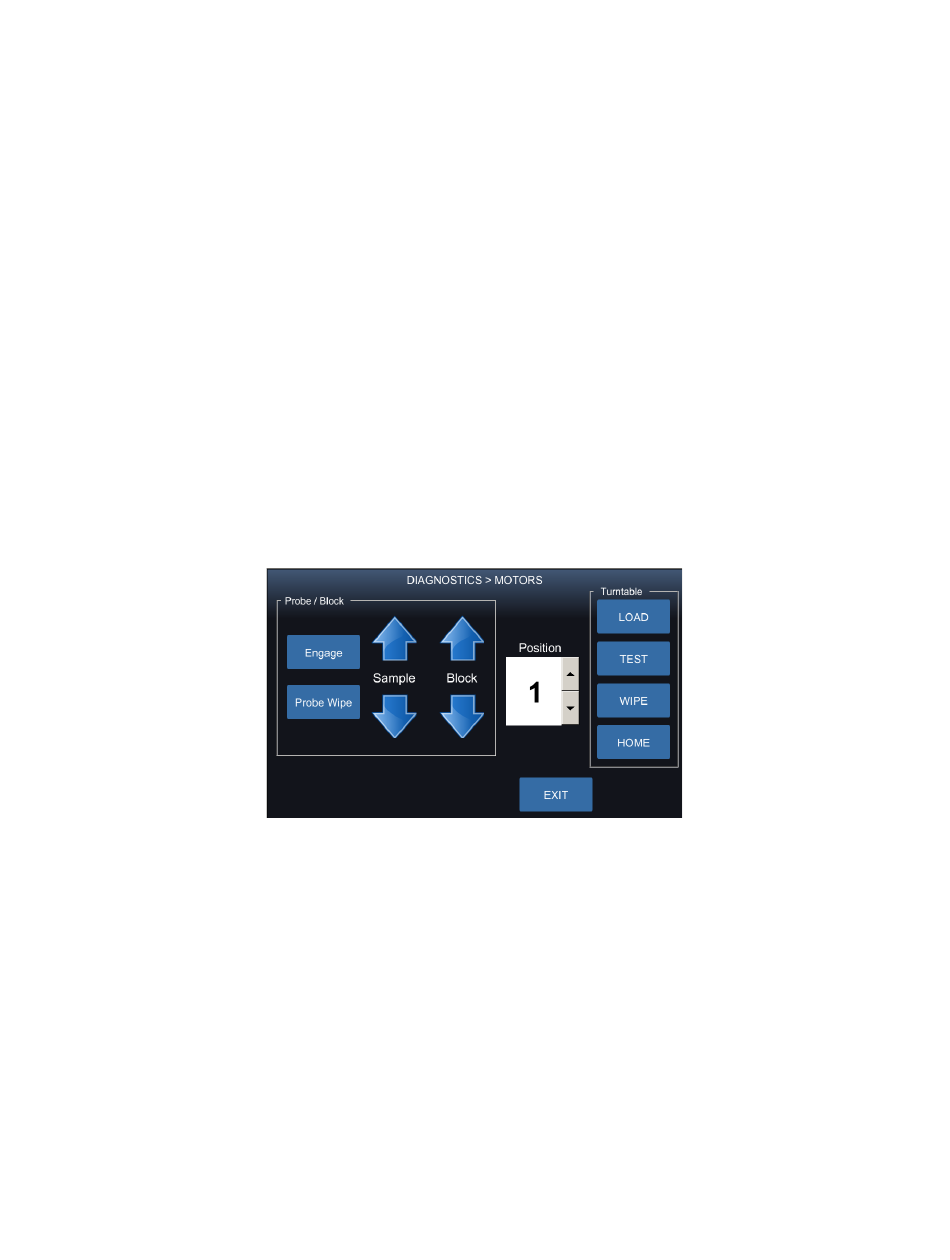

Abbildung 8.3: Motortestanzeige
63
®
Mehrproben-Mikro-Osmometer Bedienungsanleitung
