8 Inspektion und Wartung
8.4
Thermo-Kompaktmodul warten
8.4.1 Thermo-Kompaktmodul demontieren
10
9
8

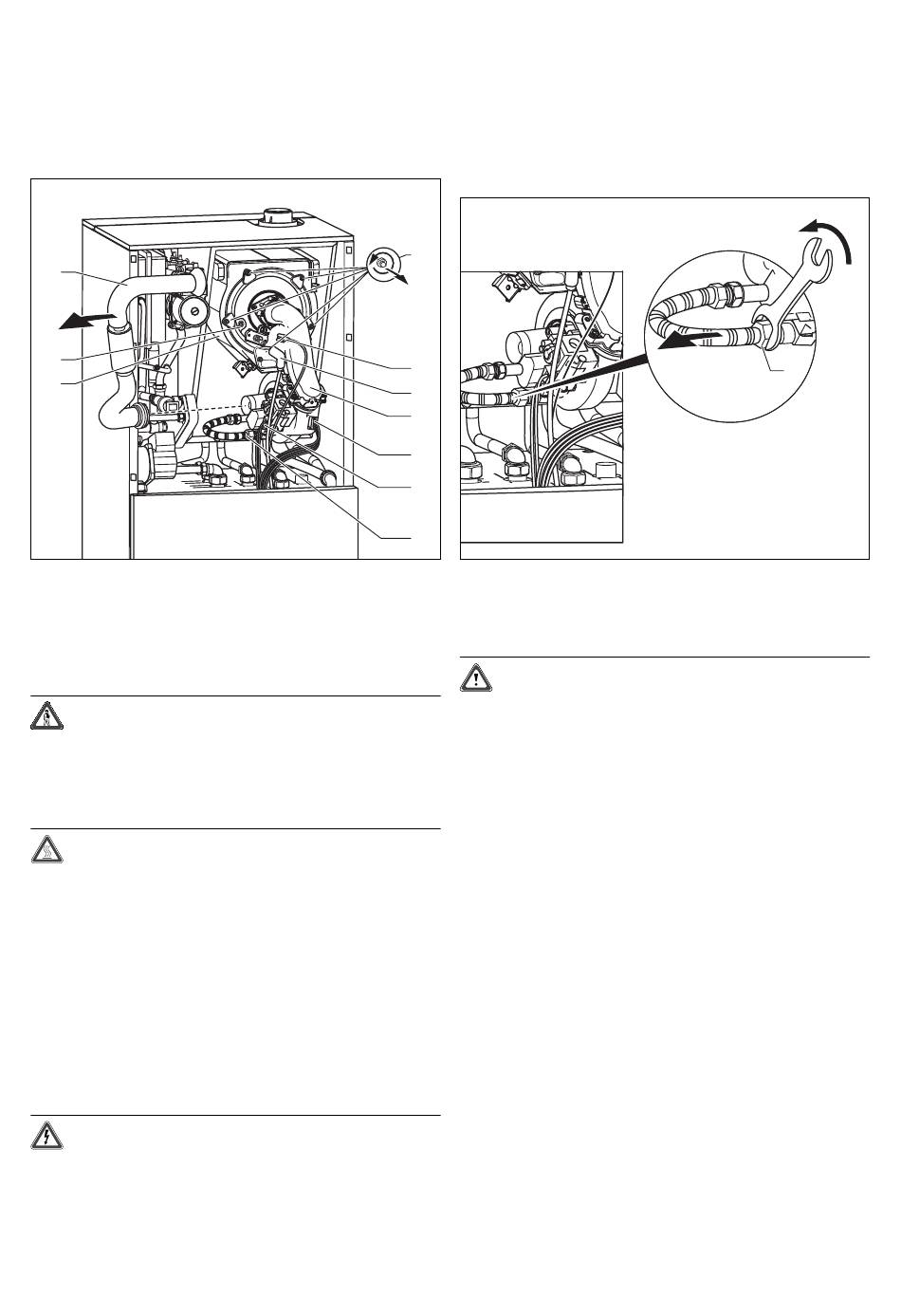

Abb. 8.1 Thermo-Kompaktmodul ausbauen
Das Thermo-Kompaktmodul besteht aus dem drehzahl-
geregelten Gebläse, der Gas-/Luft-Verbund-Armatur, der
Gaszufuhr (Gemischrohr) zum Gebläse-Vormischbrenner
sowie dem Vormischbrenner selbst.
Gefahr!
Explosionsgefahr durch Gasundichtheit!
Das Gemischrohr zwischen Gasregeleinheit und
Brenner darf nicht geöffnet werden. Die Gas-
dichtigkeit dieses Bauteiles kann nur nach einer
Überprüfung im Werk garantiert werden.
Gefahr!
Am Thermo-Kompaktmodul und an allen was-
serführenden Bauteilen besteht die Gefahr von
Verletzungen und Verbrühungen. Arbeiten Sie
erst dann an den Bauteilen, wenn diese abge-
kühlt sind.
Zur Demontage gehen Sie folgendermaßen vor:
• Schließen Sie die Gaszufuhr zum Gerät.
• Klappen Sie den Schaltkasten ab.
• Öffnen Sie die Unterdruckkammer.
• Entfernen Sie die Schraube (9), schwenken Sie den
Ansaugkrümmer (10) zu sich und nehmen Sie ihn vom
Ansaugstutzen ab.
Gefahr!
Lebensgefahr durch Stromschlag an spannungs-
führenden Teilen (Zündleitungen)!
Vor Arbeiten am Gerät die Stromzufuhr abschal-
ten und gegen Wiedereinschalten sichern.
28
• Ziehen Sie die Zündleitung (3) und die Erdleitung (2)
ab.
• Ziehen Sie das Kabel (5) am Gebläsemotor und das
Kabel (6) an der Gasarmatur ab.
1
2
3
4
5
6
7
Abb. 8.2 Gaszuleitung trennen
• Trennen Sie die isolierte Gaszuleitung (7).
• Entfernen Sie die fünf Muttern (1), siehe Abbildung 8.1.
Achtung!
Beschädigung der Gasführung!
Unter keinen Umständen darf das Thermo-Kom-
paktmodul an das flexible Gaswellrohr gehängt
werden.
• Ziehen Sie das Thermo-Kompaktmodul (4) vom Inte-
gral-Kondensations-Wärmetauscher (8) ab, siehe
Abbildung 8.1.
• Prüfen Sie nach der Demontage den Brenner und den
Integral-Kondensations-Wärmetauscher auf Beschädi-
gungen und Verschmutzungen und führen Sie, falls
er forderlich, die Reinigung der Bauteile gemäß der fol-
genden Abschnitte vor.
