9.4.9 Manometer austauschen

Gefahr!
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Abschnitt 9.4.1.

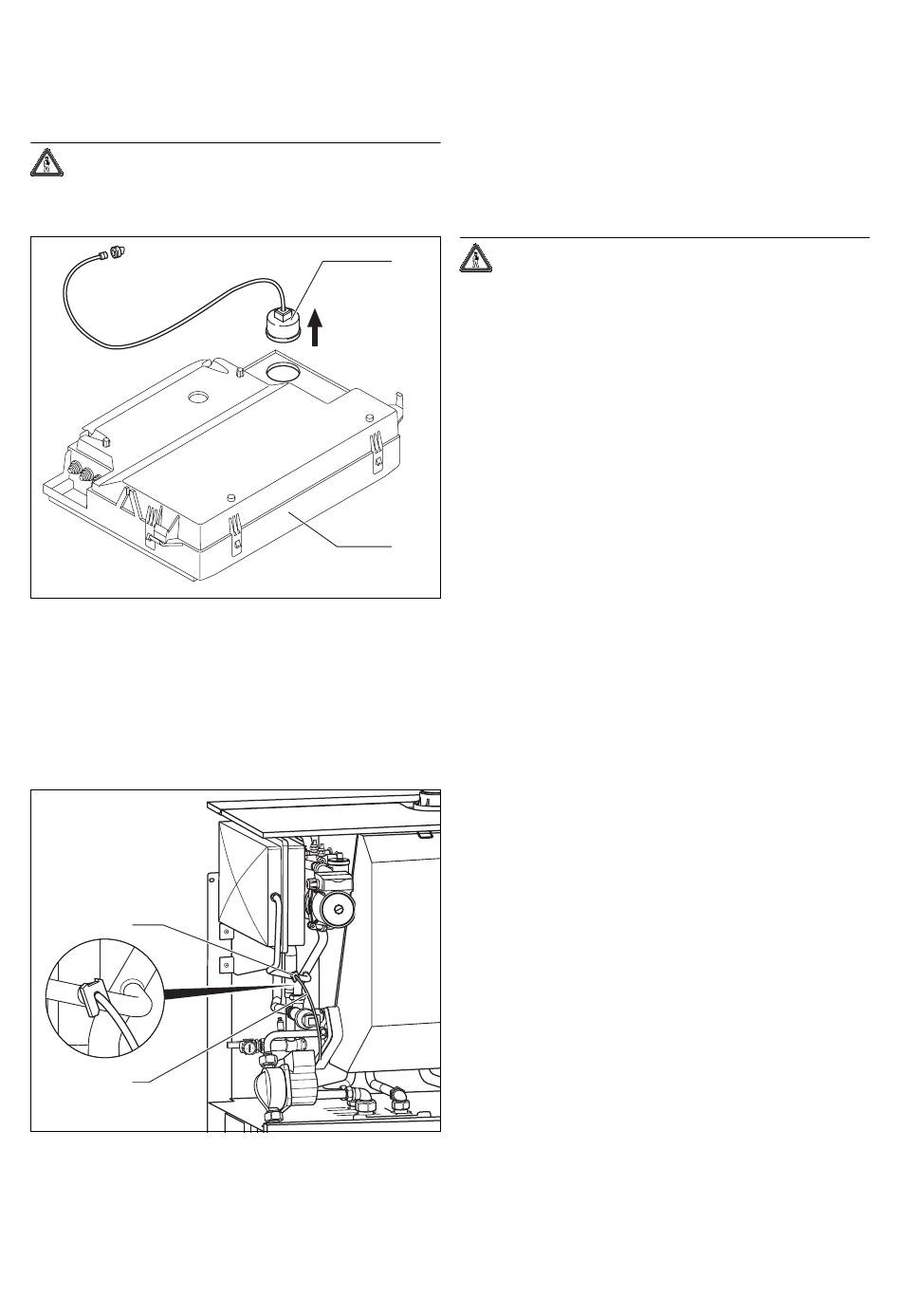

Abb. 9.6 Manometer austauschen
• Trennen Sie das Gerät vom Stromnetz und schließen
Sie den Gashahn.
• Schließen Sie die Wartungshähne und entleeren Sie
das Gerät.
• Klappen Sie den Schaltkasten (2) ab.
• Drücken Sie das Manometer (1) von außen nach innen
aus dem Schaltkasten heraus.
3
4
Abb. 9.7 Anschluss-Stutzen für Kapillarrohr
• Entfernen Sie die Klammer (3) am Anschluss-Stutzen
des Manometers.
Installations- und Wartungsanleitung ecoCOMPACT
• Ziehen Sie das Kapillarrohr (4) aus dem Anschluss-
Stutzen.
• Montieren Sie das neue Manometer in umgekehrter
Reihenfolge.

9.4.10 Sicherung austauschen

Gefahr!
1
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Abschnitt 9.4.1.
• Trennen Sie das Gerät vom Stromnetz.
• Lösen Sie den Schaltkasten aus der Halteklammer und
klappen Sie ihn nach vorne.
• Clipsen Sie den hinteren Teil des Schaltkastendeckels
aus und klappen Sie ihn nach vorne.
• Prüfen Sie die beiden Glasrohr-Sicherungen in den
Sicherungs haltern auf der Platine und tauschen Sie
die defekte Sicherung aus.
Zwei Ersatzsicherungen (4 A, träge, T4) befinden sich in
den Halterungen auf der Innenseite des Schaltkasten-
deckels.
• Schließen Sie den hinteren Deckel des Schaltkastens
2
und drücken Sie ihn an, bis er hörbar einrastet.
• Klappen Sie den Schaltkasten hoch und sichern Sie ihn
mit der Halteklammer.
9.5 Prüfen der Gerätefunktion
Führen Sie nach Abschluss der Installation und der Gas-
einstellung eine Funktionsprüfung des Gerätes durch
und nehmen Sie es gemäß Kapitel 6 in Betrieb.
Störungsbehebung 9
