Vaillant ecoCOMPACT VSC 126-C 140 Installations- Und Wartungsanleitung Seite 15

7
6
5
4
3

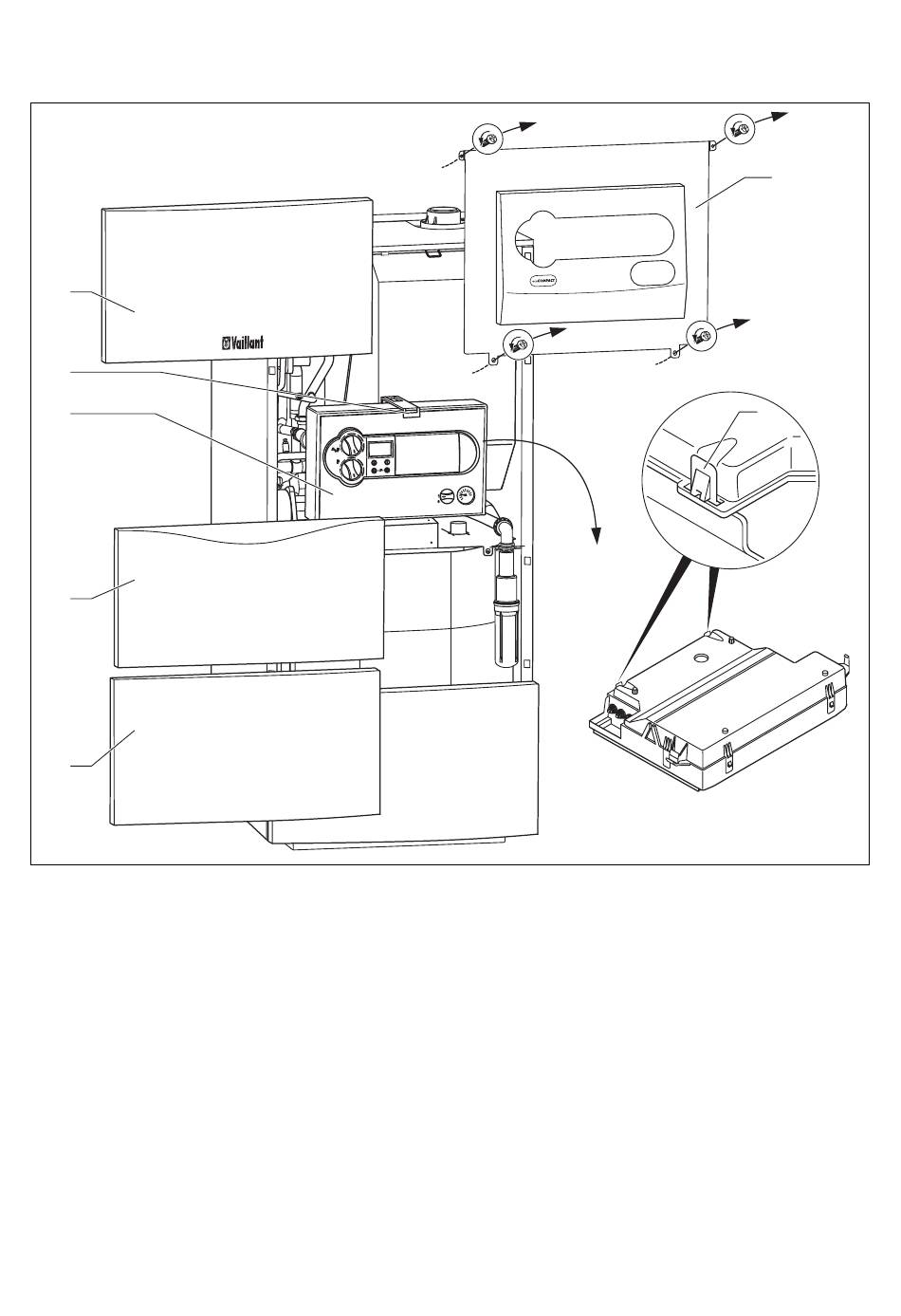

Abb. 5.5 Anschlussleitungen in den Schaltkasten verlegen
Gehen Sie bei der Anschlussverdrahtung wie folgt vor:
• Nehmen Sie die vorderen Verkleidungsteile (3) und (7)
und die Tür (4) ab.
• Schrauben Sie die Blende (1) ab.
• Lösen Sie den Schaltkasten (5) aus der Halteklammer
(6) und klappen Sie ihn nach vorne.
• Clipsen Sie den hinteren Teil des Schaltkastendeckels
(2) aus und klappen Sie ihn nach vorne.
• Führen Sie die Leitungen durch die Kabeleinführung in
der Geräterückwand (23) durch das Gerät in den
Schalt kasten, siehe Abbildung 2.1.
• Sichern Sie die Leitungen mit den Zugentlastungen.
• Isolieren Sie die Ader-Enden ab und nehmen Sie die
Anschlüsse gemäß der Abschnitte 5.10.1 bis 5.10.2 vor.
Installations- und Wartungsanleitung ecoCOMPACT
• Danach schließen Sie den hinteren Deckel des
Schaltkastens und drücken Sie ihn an, bis er hörbar
einrastet.
• Klappen Sie den Schaltkasten hoch und sichern Sie ihn
mit der Halteklammer.
• Bringen Sie die Frontverkleidung an.
Installation 5
1
2
15
