5 Installation
5.5.1 Elektronikbox öffnen/schließen

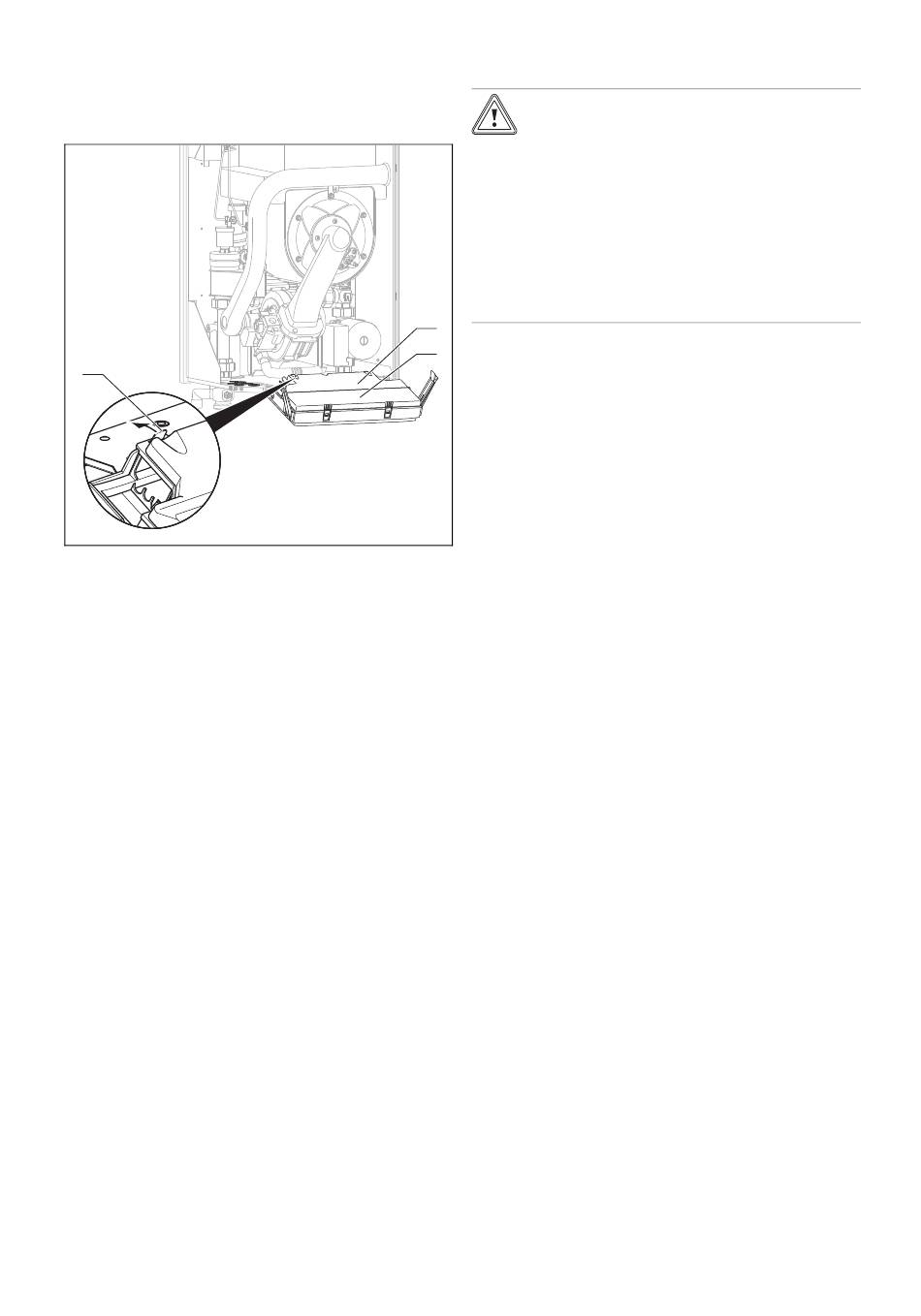

5.5.1.1 Elektronikbox öffnen
1. Demontieren Sie die Frontverkleidung. (→ Seite 10)
1
2. Klappen Sie die Elektronikbox (3) nach vorn.
3. Lösen Sie die Clips (1) links und rechts aus den Halte-
rungen.
4. Klappen Sie den Deckel (2) hoch.
5.5.1.2 Elektronikbox schließen
1. Schließen Sie den Deckel (2), indem Sie ihn nach unten
auf die Elektronikbox (3) drücken.
2. Achten Sie darauf, dass alle Clips (1) hörbar in den
Halterungen einrasten.
3. Klappen Sie die Elektronikbox nach oben.
5.5.2

Stromversorgung herstellen

1. Beachten Sie alle relevanten Vorschriften und den Ver-
bindungsschaltplan im Anhang.
2. Schließen Sie das Produkt über einen Festanschluss
und eine Trennvorrichtung mit mindestens 3 mm Kon-
taktöffnung (z. B. Sicherungen oder Leistungsschalter)
an, siehe Verbindungsschaltplan (→ Seite 36).
3. Verwenden Sie für die Netzanschlussleitung, die durch
die Kabeldurchführung in das Produkt verlegt wird, eine
flexible Leitung.
4. Nehmen Sie die Verdrahtung vor. (→ Seite 14)
5. Schrauben Sie den mitgelieferten ProE-Stecker an ein
geeignetes, normgerechtes dreiadriges Netzanschluss-
kabel.
6. Schließen Sie die Elektronikbox. (→ Seite 14)
7. Stellen Sie sicher, dass der Zugang zum Netzanschluss
jederzeit gewährleistet ist und nicht verdeckt oder zuge-
stellt wird.
14
5.5.3

Verdrahtung vornehmen

Vorsicht!
Risiko von Sachschäden durch unsach-
gemäße Installation!
Netzspannung an falschen Steckerklemmen
des Systems ProE kann die Elektronik zer-
stören.
▶ Schließen Sie an den Klemmen eBUS
(+/−) keine Netzspannung an.
▶ Klemmen Sie das Netzanschlusskabel
ausschließlich an den dafür gekennzeich-
neten Klemmen an!
2
1. Führen Sie die Anschlussleitungen der anzuschließen-
3
den Komponenten durch die Kabeldurchführung links
an der Produktunterseite.
2. Verwenden Sie die Zugentlastungen.
3. Kürzen Sie die Anschlussleitungen bedarfsgerecht.
4. Um Kurzschlüsse bei unabsichtlichem Herauslösen
einer Litze zu vermeiden, entmanteln Sie die äußere
Umhüllung flexibler Leitungen nur maximal 30 mm.
5. Stellen Sie sicher, dass die Isolierung der inneren
Adern während des Entmantelns der äußeren Hülle
nicht beschädigt wird.
6. Isolieren Sie die inneren Adern nur soweit ab, dass
gute, stabile Verbindungen hergestellt werden können.
7. Um Kurzschlüsse durch lose Einzeldrähte zu vermei-
den, versehen Sie die abisolierten Enden der Adern mit
Aderendhülsen.
8. Schrauben Sie den jeweiligen ProE-Stecker an die An-
schlussleitung.
9. Prüfen Sie, ob alle Adern mechanisch fest in den
Steckerklemmen des ProE-Steckers stecken. Bessern
Sie ggf. nach.
10. Stecken Sie den ProE-Stecker in den dazugehörigen
Steckplatz der Leiterplatte.
5.5.4 Regler montieren
▶
Montieren Sie bei Bedarf den Regler.
5.5.5 Regler an die Elektronik anschließen
1. Nehmen Sie die Verdrahtung vor. (→ Seite 14)
2. Wenn Sie kein Raum-/Uhrenthermostat anschließen,
dann brücken Sie die Klemmen 3 und 4, falls keine
Brücke vorhanden ist.
3. Wenn Sie einen Raum-/ Uhrenthermostat an die
Klemmen 3 und 4 anschließen, dann entfernen Sie die
Brücke.
4. Wenn Sie einen witterungsgeführten Regler oder
Raumthermostat (Stetigregelung- Anschlussklemmen 7,
8, 9) anschließen, dann lassen Sie die Brücke zwischen
Klemme 3 und 4 eingesetzt.
5. Wenn Sie einen Maximalthermostaten (Anlegethermo-
staten) für Fußbodenheizungen anschließen, dann ent-
fernen Sie die Brücke am blauen ProE-Stecker (Anle-
gethermostat) und schließen Sie den Maximalthermo-
staten hier an.
6. Schließen Sie die Elektronikbox. (→ Seite 14)
7. Um Pumpenbetriebsart 1 (weiterlaufende Pumpe) für
Mehrkreisregler zu erreichen, stellen Sie d.18 Pumpen-
