1 Abgasanschluss Ø 80/125
mm
2 Gerätehalter
3 Gasrohr Ø 25 mm, Gasan-
schluss R1"
4 Anschluss Ausdehnungs-
gefäß
5 Heizungsrücklaufan-
schluss
6 Heizungsvorlaufanschluss
Entnehmen Sie das Maß A der beiliegenden Montagescha-
blone.

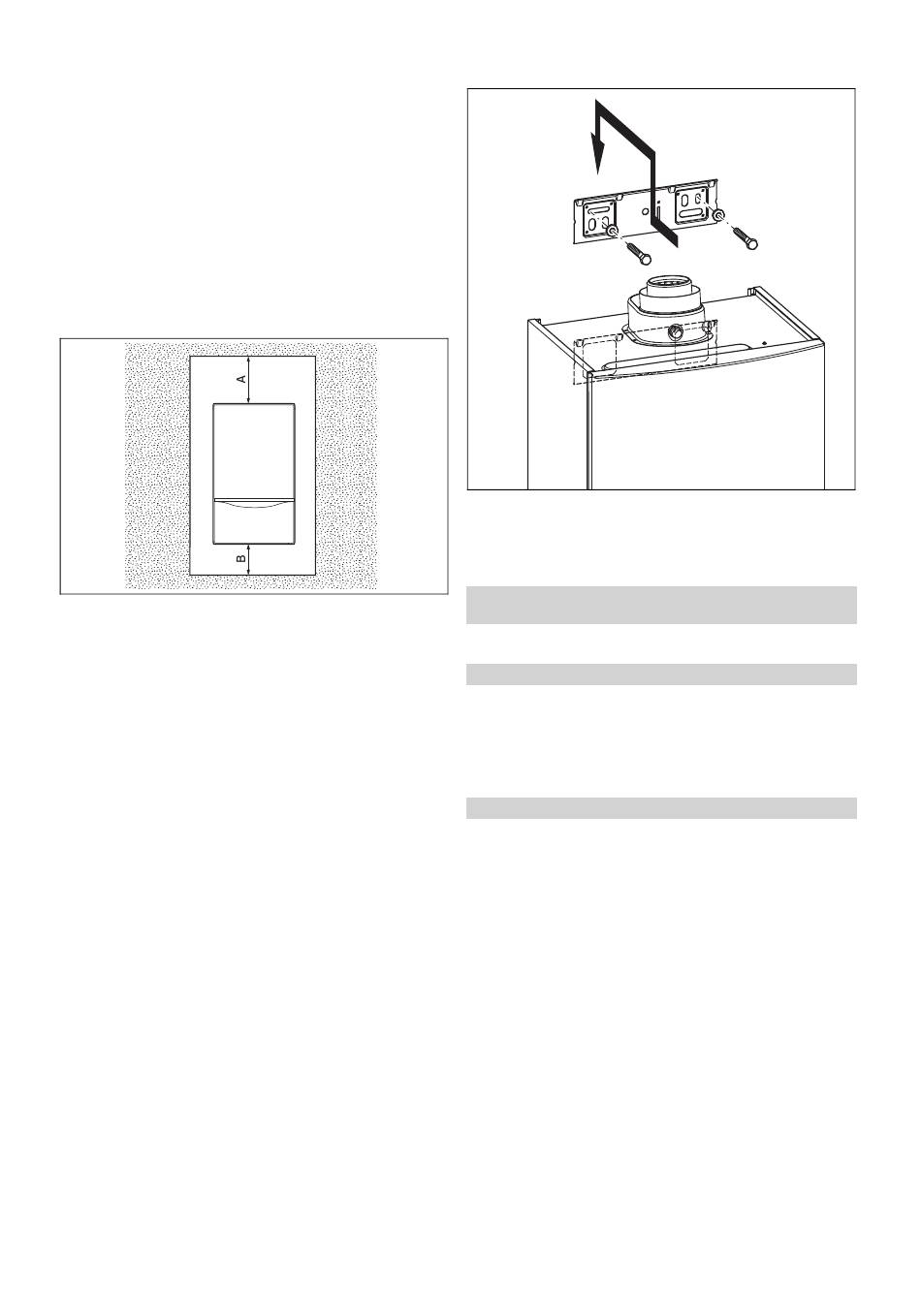

4.4 Mindestabstände und Montagefreiräume
A 500 mm
▶
Achten Sie bei Verwendung der Zubehöre auf die
Mindestabstände/Montagefreiräume.
4.5 Abstände zu brennbaren Bauteilen
Ein Abstand des Produkts von Bauteilen aus brennbaren Be-
standteilen ist nicht erforderlich, da bei Nennwärmeleistung
des Produkts keine höhere Temperatur auftritt als die maxi-
mal zulässige Temperatur von 85 °C.
4.6

Montageschablone benutzen

1. Richten Sie die Montageschablone an der Montage-
stelle vertikal aus.
2. Befestigen Sie die Schablone an der Wand.
3. Markieren Sie an der Wand alle für die Installation be-
nötigten Stellen.
4. Nehmen Sie die Montageschablone von der Wand ab.
5. Bohren Sie alle benötigten Löcher.
6. Nehmen Sie alle ggf. erforderlichen Durchbrüche vor.
0020046374_01 ecoTEC exclusiv Installations- und Wartungsanleitung
7 Anschluss Sicherheits-
ventil
8 Anschluss Kondensat-
ablauf
9 Entleerungsöffnung Vor-
lauf
10 Anschlussoption Befüllung
(KFE-Hahn)
11 Siphonkartusche
B 400 mm
4.7 Produkt aufhängen
1. Prüfen Sie, ob die Wand für das Betriebsgewicht des
Produkts ausreichend tragfähig ist.
2. Prüfen Sie, ob das mitgelieferte Befestigungsmaterial
für die Wand verwendet werden darf.
Bedingungen: Tragfähigkeit der Wand reicht aus, Befestigungsmaterial ist
für die Wand zulässig
▶
Hängen Sie das Produkt auf, wie beschrieben.
Bedingungen: Tragfähigkeit der Wand reicht nicht aus
▶ Sorgen Sie bauseits für eine tragfähige Aufhängevor-
richtung. Verwenden Sie dazu z. B. Einzelständer oder
eine Vormauerung.
▶ Wenn Sie keine tragfähige Aufhängevorrichtung her-
stellen können, dann hängen Sie das Produkt nicht auf.
Bedingungen: Befestigungsmaterial ist für die Wand unzulässig
▶ Hängen Sie das Produkt mit bauseits gestelltem, zuläs-
sigem Befestigungsmaterial auf, wie beschrieben.
Montage 4
9
