Mindest-Fülldruck der Heizungsanlage: 0,08 MPa
(0,80 bar)
Hinweis
Das Prüfprogramm P. 0 läuft pro Kreis
6,5 Minuten.
Nach Beendigung des Befüllvorgangs sollte
der Fülldruck der Heizungsanlage mindes-
tens 0,02 MPa (0,2 bar) über dem Gegen-
druck des Ausdehnungsgefäßes (ADG) lie-
gen (P
Anlage
18. Wenn sich nach Beendigung des Prüfprogramms P. 0
noch zuviel Luft in der Heizungsanlage befindet, dann
starten Sie das Prüfprogramm erneut.
19. Prüfen Sie alle Anschlüsse auf Dichtheit.

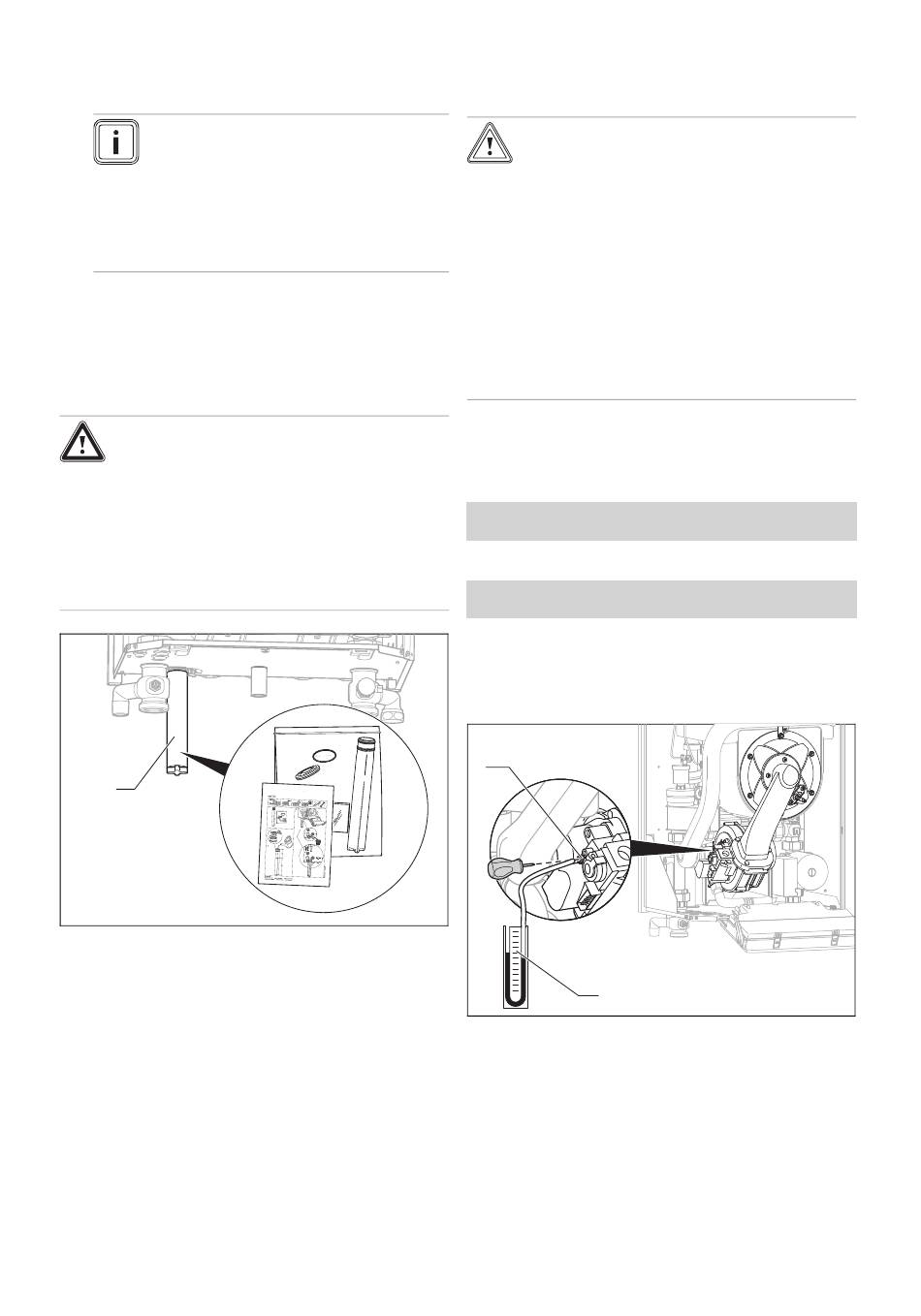

6.7 Kondensatsiphon befüllen
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Durch einen leeren oder nicht ausreichend
gefüllten Kondensatsiphon können Abgase in
die Raumluft entweichen.
▶ Füllen Sie vor der Inbetriebnahme des
Produkts den Kondensatsiphon mit Was-
ser.
1
1. Montieren Sie die Siphonkartusche (1) gemäß der bei-
liegenden Montageanleitung.
2. Befüllen Sie den Kondensatsiphon gemäß der beilie-
genden Beschreibung.
0020046374_01 ecoTEC exclusiv Installations- und Wartungsanleitung
≥ P
+ 0,02 MPa (0,2 bar)).
ADG
6.8

Gaseinstellung

6.8.1 Werksseitige Einstellung prüfen
Vorsicht!
Funktionsstörungen oder Verkürzung der
Lebensdauer des Produkts durch falsch
eingestellte Gasgruppe!
Wenn die Produktausführung nicht der örtlich
vorhandenen Gasgruppe entspricht, wird es
zu Fehlfunktionen kommen oder Sie werden
vorzeitig Komponenten des Produkts austau-
schen müssen.
▶ Bevor Sie das Produkt in Betrieb nehmen,
vergleichen Sie die Angaben zur Gas-
gruppe auf dem Typenschild mit der Gas-
gruppe, die am Aufstellort zur Verfügung
steht.
Die Verbrennung des Produkts wurde im Werk geprüft und
für den Betrieb mit der Gasgruppe, die auf dem Typenschild
festgelegt ist, voreingestellt. In einigen Versorgungsgebieten
kann eine Anpassung vor Ort nötig sein.
Bedingungen: Die Ausführung des Produkts entspricht nicht der ört-
lichen Gasgruppe
▶ Nehmen Sie das Produkt nicht Betrieb.
Bedingungen: Die Ausführung des Produkts entspricht der örtlichen Gas-
gruppe
▶
Gehen Sie vor wie nachfolgend beschrieben.
6.8.2 Gasfließdruck prüfen
1. Schließen Sie den Gasabsperrhahn.
1
2
2. Lösen Sie die mit in gekennzeichnete Messnippel-
schraube (1) an der Gasarmatur.
3. Schließen Sie ein Digital-Manometer oder U-Rohr-
Manometer (2) an.
4. Öffnen Sie den Gasabsperrhahn.
5. Nehmen Sie das Produkt mit dem Prüfprogramm P. 1 in
Betrieb.
6. Messen Sie den Gasfließdruck gegen den Atmosphä-
rendruck.
Inbetriebnahme 6
