Hinweise zur Dokumentation

2.1

Mitgeltende Unterlagen beachten

▶
Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2

Unterlagen aufbewahren

▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt - Artikelnummer
VC DE 656/4-7 H
0010004126
VC DE 656/4-7 L 0010004127
VC CH 656/4-7 H 0010004120
3

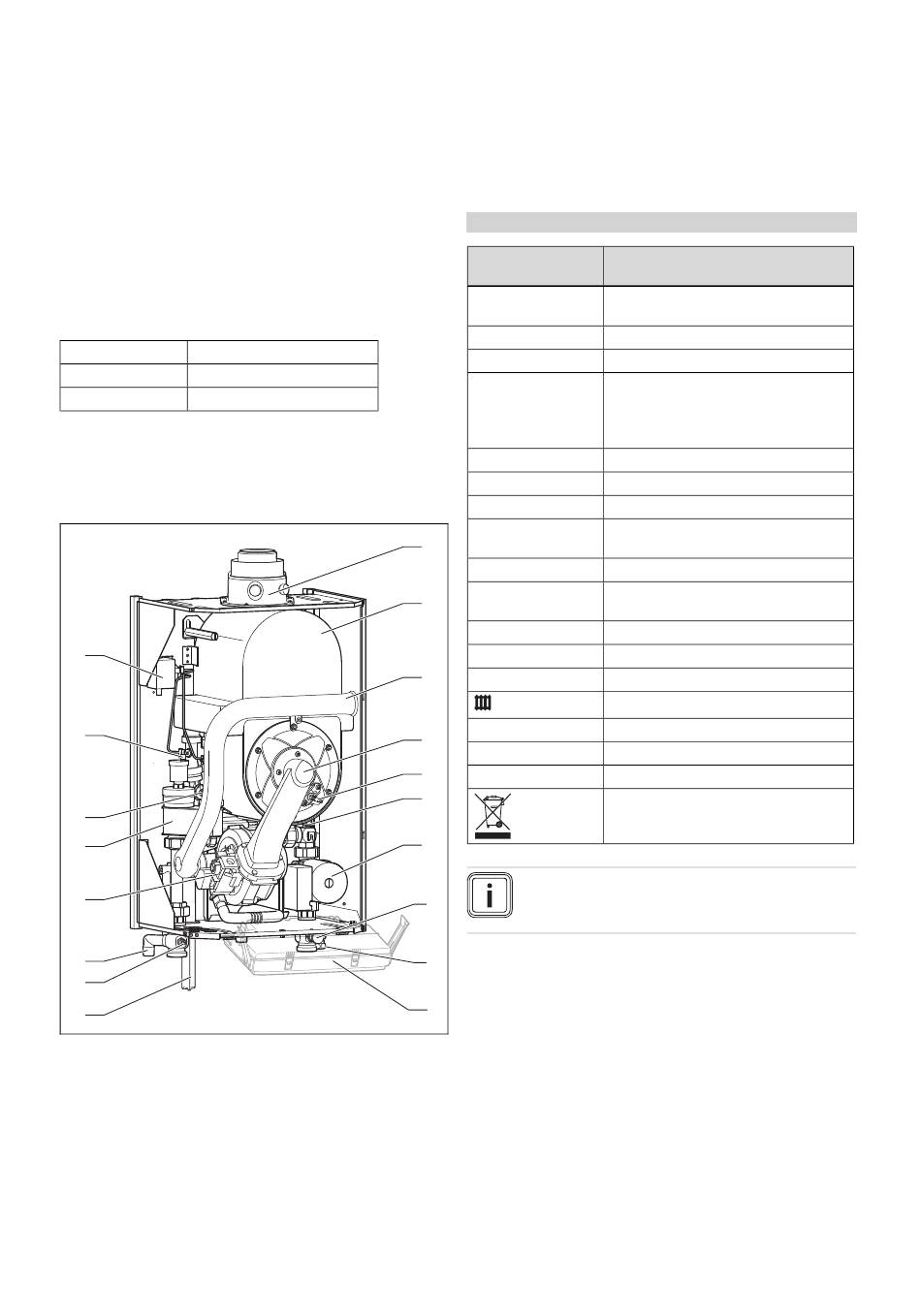

Produktbeschreibung

3.1

Funktionselemente

18
17
16
15
14
13
12
11
1 Anschluss für Luft-Abgas-
Führung
2 Integral-Kondensations-
Wärmetauscher
3 Luftansaugrohr
4 Thermo-Kompaktmodul
5 Zündelektrode
6 Wasserdrucksensor
7 Pumpe
0020046374_01 ecoTEC exclusiv Installations- und Wartungsanleitung
1
2
3
4
5
6
7
8
9
10
8 Füllanschluss (KFE-Hahn)
9 Anschluss für Ausdeh-
nungsgefäß
10 Elektronikbox
11 Siphon
12 Entleerungshahn Vorlauf
13 Anschluss für Sicherheits-
ventil
14 Gasarmatur
Hinweise zur Dokumentation 2
15 Luftabscheider
16 Volumenstromsensor
3.2

Angaben auf dem Typenschild

Das Typenschild ist werksseitig auf der Unterseite des Pro-
dukts angebracht.
Gültigkeit: Deutschland, Schweiz
Angabe auf dem Bedeutung
Typenschild

Serialnummer

zur Identifikation; 7. bis 16. Ziffer = Arti-
kelnummer des Produkts
VC... Vaillant Gas-Wandheizgerät für Heizung
ecoTEC exclusiv Produktbezeichnung
2E/H, G20 - 20 mbar Werksseitige Gasgruppe und Gas-
(2,0 kPa) anschlussdruck
2ELL, G25 - 20 mbar
(2,0 kPa)
Kat. Zugelassene Gaskategorie
Type Zugelassene Abgasanschlüsse
PMS Zulässiger Gesamtüberdruck Heizbetrieb
PMW Zulässiger Gesamtüberdruck Warm-
wasserbereitung
T Max. Vorlauftemperatur
max.
ED 92/42 aktuelle Wirkungsgradrichtlinie mit 4*
erfüllt
230 V 50 Hz Elektroanschluss
W max. elektrische Leistungsaufnahme
IP Schutzart
Heizbetrieb
P Nennwärmeleistungsbereich
Q Wärmebelastungsbereich
→ Kap. „CE-Kennzeichnung"
CE-Kennzeichnung
→ Kap. „Recycling und Entsorgung"
Hinweis
Überzeugen Sie sich davon, dass das Produkt der
Gasgruppe am Aufstellort entspricht.
3.3 Serialnummer
Die Serialnummer finden Sie auf dem Typenschild.
17 Schnellentlüfter
18 Strömungsschalter mit
Steuerleitungen
