2 INSTALLATION
2.4

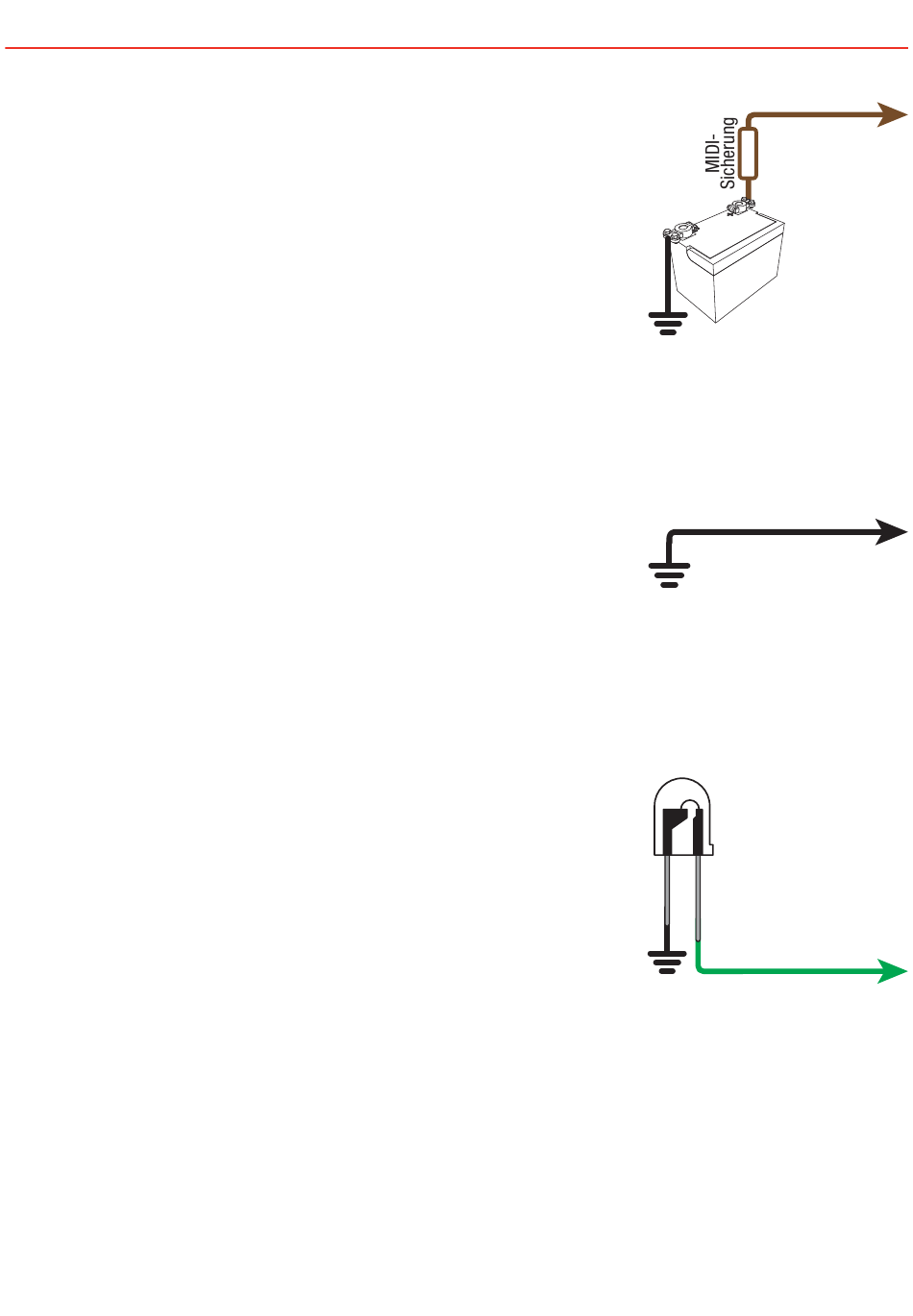

BRAUNES Kabel - Zusatzakku positiv

Das BRAUNE Kabel sollte mit dem positiven Pol des
Zusatzakkus verbunden werden. Dabei sollte die
Kabellänge vom Akku maximal 1 m betragen. Es sollten
geeignete Sicherungen gemäß den Spezifi kationen, s.
Tabelle Seite 2, verwendet werden.
2.5 SCHWARZES Kabel - Gemeinsame Masse
Das SCHWARZE Kabel sollte an Masse angeschlossen
werden, die von der Starterbatterie (bzw. dem
Massekabel des Solar-Eingangs) und dem zu ladenden
Zusatzakku gemeinsam genutzt wird. Je nach Ihren
Installationsanforderungen kann sich diese an der
Karosserie des Fahrzeugs, Anhängers, Wohnanhängers
oder -mobils befi nden oder direkt an die Batterie und den
Akku angeschlossen sein.
2.6 GRÜNES Kabel - Optionale externe LED-Anzeige
Zum Anschluss einer optionalen externen LED-Anzeige ist
ein GRÜNES Kabel vorgesehen. Diese Anzeige kann vom
Gerät entfernt z. B. in der Fahrerkabine montiert werden.
Der Pluspol der LED wird mit der bereitgestellten freien
Leitung für die Anzeige und der Minuspol der LED mit der
Masse des Fahrzeugs verbunden . Es werden keine externen
Widerstände benötigt.
Die externe LED ist EIN, wenn das Gerät lädt, und AUS,
wenn das Gerät im Bereitschaftsmodus ist oder keinen
Strom hat. Hinweis: Dieser Ausgang ist für den Betrieb
einer Leuchte nicht geeignet.
8
Braunes Kabel
Zusatzakku
Schwarzes Kabel
Optionale
LED
Grünes Kabel
