Inhaltszusammenfassung für Redarc DPS1225
- Seite 1 Kfz-Gleichstromversorgung DPS1225, DPS1240, DPS2410 & DPS2420...
-
Seite 2: Bewahren Sie Diese Anweisungen Auf - Diese Anleitung Enthält Wichtige
Gerät spielen. 2. Nehmen Sie an der Stromversorgung KEINE Änderungen vor und zerlegen Sie sie unter keinen Umständen. Alle fehlerhaften Geräte müssen zur Reparatur an REDARC zurückgesendet werden. Inkorrekte Handhabung oder Zusammenbau kann zu Stromschlag- oder Brandgefahr sowie zum Erlöschen der Garantie auf das Gerät führen. -
Seite 3: Inhaltsverzeichnis
INHALT INHALTSVERZEICHNIS SEITE Warnungen und Sicherheitsanweisungen Inhalt Spezifi kationen Sicherungen 1. Produktfunktion Display Leistungsmerkmale des Geräts Fehlercodes 2. Installation Rotes Kabel Blaues Kabel Orange Kabel Braunes Kabel Schwarzes Kabel Grünes Kabel Masse-Trennschalter Kabelgrößen Verkabelung 2.10 Parallelschaltung 3. Fehlerbeseitigung 4. Hinweise 5. -
Seite 4: Spezifi Kationen
CE, C-Tick, AS/NZS CISPR1 1:2004 Garantie 2 Jahre *1. Siehe bitte SICHERUNGEN unten. SICHERUNGEN REDARC empfi ehlt die Verwendung von MIDI-Schraubsicherungen, Sicherungs- und Halterein- da diese eine niederohmige Verbindung gewährleisten. Es werden heit, erhältlich als REDARC- Sicherungssatz. die REDARC-Sicherungssätze FK40 und FK60 empfohlen. -
Seite 5: Produktfunktion

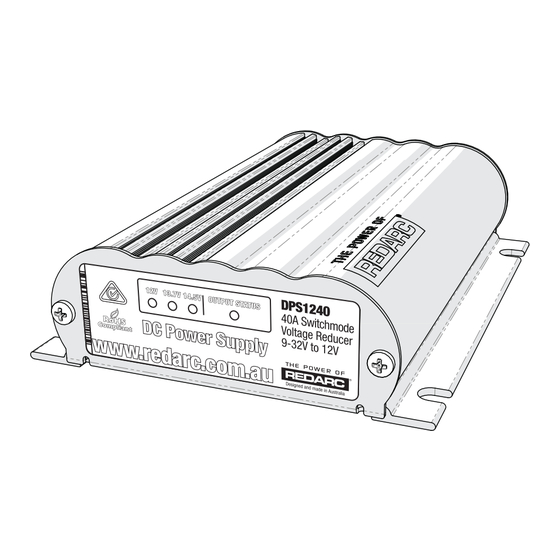

PRODUKTFUNKTION Das DPS1225/DPS1240/DPS2410/DPS2420 ist eine DC-DC-Stromversorgung für den Betrieb elektrischer Verbraucher. Die Eingangsspannung des DPS kann über, unter oder auf der Ausgangsspannung liegen, und das Gerät ist daher für den Betrieb von Geräten ideal, wenn spezifi sche Ladespannungen oder extreme Spannungsabfälle vorliegen. -
Seite 6: Leistungsmerkmale Des Geräts
Eingangs- und Ausgangsspannung zu begrenzen und so die Verkabelung zu schützen, indem es die Stromaufnahme am Eingang des Geräts reduziert. Es sollte auf die Verwendung angemessener Kabelgrößen geachtet werden, um den vollen Ausgangsstrom dauerhaft aufrechtzuerhalten (siehe Abschnitt 2.8). DPS1225 DPS1240 DPS2410 DPS2420... -
Seite 7: Fehlercodes
Das DPS kann nicht in Umgebungen mit direkter Wärmeeinwirkung (z. B. Motorkasten) installiert werden. Das DPS arbeitet am besten, wenn es für externe Wärmeableitung an der Karosserie montiert wird. Das DPS1225/ DPS1240/DPS2410/DPS2420 hat 6 Kabel und ist gemäß der Beschreibung auf den folgenden Seiten zu installieren. -
Seite 8: Blaues Kabel
Das ORANGE Kabel dient der Wahl der Ausgangsspannung. Dies geschieht anhand der folgenden Anschlüsse: Nicht angeschlossen Lassen Sie das ORANGE Kabel für 12,0 V Ausgang am DPS1225/DPS1240 oder 24,0 V Ausgang am Oranges Kabel DPS2410/DPS2420 getrennt. ODER Oranges Kabel Schließen Sie das ORANGE Kabel für 13,7 V Ausgang am DPS1225/DPS1240 oder 27,4 V Ausgang am DPS2410/DPS2420 an die gemeinsame Masse an. -
Seite 9: Braunes Kabel
INSTALLATION BRAUNES Kabel – angeschlossener Verbraucher positiv Das BRAUNE Kabel sollte mit dem positiven Pol des Zu Verbrauchern angeschlossenen Verbrauchers verbunden werden. Dabei sollte die Kabellänge vom DPS maximal 1 m betragen. Es sollten geeignete Sicherungen gemäß den Spezifi kationen, s. Tabelle Seite 2, verwendet werden. -
Seite 10: Kabelgrößen
20,28 Verkabelung Die Kabel mit großem Querschnitt am DPS1225, DPS1240, DPS2410 und DPS2420 führen Spitzenströme von bis zu 40 A, und die Herstellung einer gut leitenden, niederohmigen elektrischen Verbindung, die nicht im Lauf der Zeit degradiert, ist wichtig. Ein Versäumnis, einen guten, zuverlässigen Kontakt herzustellen, kann zum Ausfall der Kabelisolierung... - Seite 11 INSTALLATION Hinweis: Stromkabel müssen Optionale angemessen dimensioniert sein LED- 12 V (siehe Abschnitt 2.8) und mit Anzeige EINGANG einem geeigneten Werkzeug Grün gecrimpt werden. Sicherung* Zu Verbrauchern Zur Fahrzeugzündung Sicherung* Wahl der Ausgangsspannung Starterbatterie (siehe Abschnitt 2.3) Alle Erdungspunkte müssen an der Karosserie geerdet sein.
-
Seite 12: Parallelschaltung
• Die Eingangs-, Ausgangs- und Massekabel müssen für die konstant anliegende hohe Stromstärke ausreichend dimensioniert sein. Für weitere Informationen siehe REDARCs Leitfaden zu Kabelgrößen: http://www.redarc.com.au/handy-hints/how_ to/calculate_wire_gauge/ • Angemessene Sicherungen sind zu verwenden (siehe Seite 3). Hinweis: Stromkabel müssen... -
Seite 13: Fehlerbeseitigung
Nein beschrieben? DPS-Verbindung und LED- Ausrichtung gemäß den Installationsdiagrammen prüfen. Besteht das Problem weiter, wenden Sie sich an einen qualifizierten Sind alle Autoelektriker oder REDARC- negativen Verbraucherkabel Nein Electronics. und das SCHWARZE DPS-Kabel an die gemeinsame Masse angeschlossen? (Karosserie) Das DPS arbeitet korrekt. Bei niedriger... -
Seite 14: Hinweise
HINWEISE... -
Seite 15: Zweijahres-Produktgarantie
Service und Produktunterstützung leisten. Im unwahrscheinlichen Fall, dass bei einem Redarc-Produkt ein technisches Problem auftritt, werden Kunden gebeten, sich für prompte, effi ziente Diagnose und Produktunterstützung zunächst an das Redarc Technical Support Team zu wenden: Tel. +61 (0) 8 8322 4848 oder E-Mail power@redarc.com.au. - Seite 16 Kostenlose technische Unterstützung! Wenden Sie sich bitte an REDARC Electronics. 23 Brodie Road North, Lonsdale SA +61 8 8322 4848 power@redarc.com.au www.redarc.com.au Copyright © 2016 REDARC Electronics Pty Ltd. All rights reserved. WARDPS-DE-REV1 www.redarc.com.au...
