2 INSTALLATION
12V 24V
OR
EINGANG EINGANG
24V
* Nennstrom der Sicherungen gemäß Tabelle Seite 2
12V
EINGANG
Schmelzsicherung*
* Nennstrom der Sicherungen gemäß Tabelle Seite 2

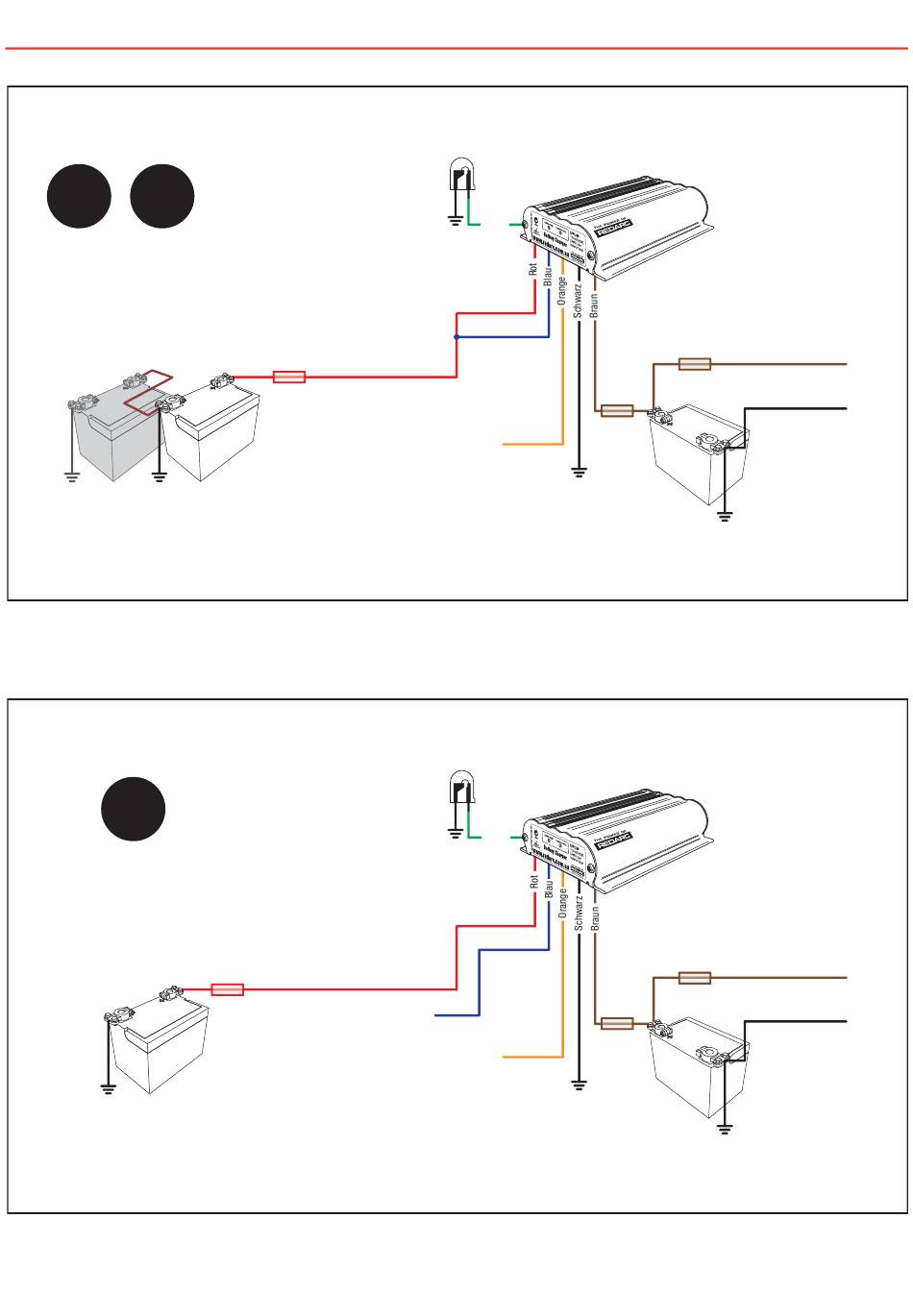

Abb. 2.8b - BCDC1225-LV und BCDC1240-LV Standard-Anordnung
BCDC1225 & BCDC1240
Hinweis: Stromkabel müssen
einen Mindestquerschnitt von
6 mm² haben und mit einem
geeigneten Werkzeug
gecrimpt werden.
Schmelzsicherung*
Starterbatterie
Abb. 2.8a - BCDC1225 und BCDC1240 Standard-Anordnung
für eine 12-V- oder 24-V-Starterbatterie
BCDC1225-LV & BCDC1240-LV
Hinweis: Stromkabel müssen
einen Mindestquerschnitt von
6 mm² haben und mit einem
geeigneten Werkzeug
gecrimpt werden.
Fahrzeugzündung
Starterbatterie
für eine 12-V-Starterbatterie
Optionale LED
Grün
Wahl des Ladeprofils
Siehe Abschnitt 2.3
Alle Erdungspunkte
müssen an der Karosserie
geerdet sein.
Optionale LED
Grün
zur
Wahl des Ladeprofils
Siehe Abschnitt 2.3
Alle Erdungspunkte
müssen an der Karosserie
geerdet sein.
10
Verbraucher-
Sicherung
Sicherung*
Zusatzakku
Verbraucher-
Sicherung
Sicherung*
Zusatzakku
Verbraucher
Verbraucher
