2 INSTALLATION
2.9 Sicherungen
REDARC
Schraubsicherungen, da diese eine niederohmige Verbindung
gewährleisten. Es werden die REDARC-Sicherungssätze FK40
und FK60 empfohlen.
Flachsicherungen sind nicht empfehlenswert, da sie zu
hochohmigen Verbindungen mit hoher Wäremeentwicklung
führen können, durch die der Sicherungshalter und/oder
die Kabel beschädigt werden können. Selbstrückstellende
Sicherungen werden nicht empfohlen, da sie aufgrund der
vom Stromfl uss durch die Kabel verursachten Wärme zu früh
auslösen können.

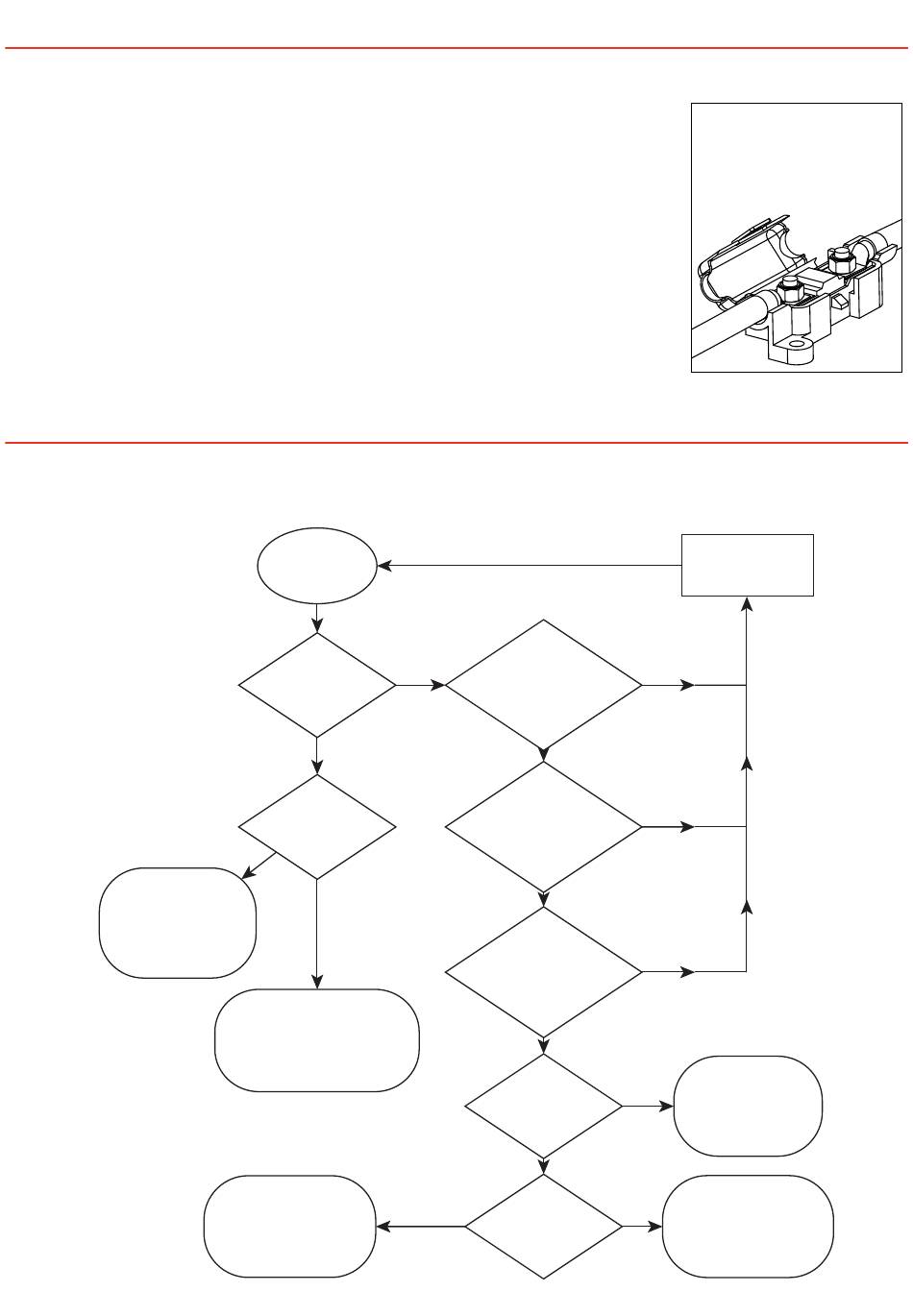

3 FEHLERBESEITIGUNG
BCDC-Verbindung und
LED-Ausrichtung gemäß den
Installationsdiagrammen prüfen.
Besteht das Problem weiter,
wenden Sie sich an einen
qualifizierten Autoelektriker
oder REDARC-Electronics.
empfi ehlt die
Motor starten
und 30 Sek. laufen
lassen. Motor während der
Fehlerbeseitigung
laufen lassen.
Blinkt die
Ladezustand-
Leuchte?
Yes
Arbeitet eine
ggf. installierte externe
LED wie auf S. 5 dieser
Anweisungen
No
beschrieben?
Yes
Das BCDC arbeitet korrekt.
Bei Niederspannung im Zusatzakku
BRAUNES Kabel auf gut leitende
Verbindung zum Zusatzakku prüfen.
Besteht das Problem weiter, lassen
Sie das System von einem
qualifizierten Autoelektriker prüfen.
Das BCDC arbeitet nicht
korrekt. Lassen Sie einen
qualifizierten Autoelektriker
Verkabelung, Sicherungen, Akkus und
Ladesystem prüfen oder wenden
Sie sich für weitere Informationen
an Redarc Electronics.
Verwendung von
ROTES Kabel prüfen.
No Ist es mit dem entsprechenden
Kabelquerschnitt installiert und
an die richtige Quelle
angeschlossen?
Yes
BLAUES Kabel
prüfen. FAHRZEUG -
BLAU zur ZÜNDUNG SOLAR -
BLAU zu MASSE oder KEIN ANSCHLUSS.
Ist das BLAUE Kabel so
angeschlossen?
Yes
Sind alle
negativen Akkukabel,
Solarkabel und das SCHWARZE
BCDC-Kabel an die gemeinsame
Masse angeschlossen?
(Karosserie)
Yes
Liegt die
Eingangsspannung über
der erforderlichen
EINschaltschwelle?
(Siehe Seite 4)
Yes
Ist die
Yes
Spannung
des Zusatzakkus
über 4 V?
12
MIDI-
Sicherungs- und Halterein-
heit, erhältlich als REDARC-
Sicherungssatz.
Teilenummer FK40 (40 A)
oder FK60 (60 A).
Fahrzeug abstellen
und Problem beheben.
No
No
No
Eingang prüfen. Besteht das
Problem weiter, wenden
No
Sie sich an einen qualifizierten
Autoelektriker oder REDARC-
Electronics.
Alle Verbraucher vom Zusatzakku
abnehmen, Akku über Nacht mit
No
einem mehrphasigen Ladegerät
laden und dann erneut prüfen.
Bei nach wie vor geringer
Spannung Akku austauschen.
