2 MONTAGE
2.3 ORANGES Kabel - Nicht verwendet
Das ORANGE Kabel wird bei den Ladegeräten der LFP-
Serie nicht verwendet. Es sollte nicht angeschlossen
werden.
2.4

BRAUNES Kabel - Zusatzakku positiv

Das BRAUNE Kabel sollte mit dem positiven Pol des
Zusatzakkus verbunden werden. Dabei sollte die
Kabellänge vom Akku maximal 1 m betragen. Es sollten
geeignete Sicherungen gemäß den Spezifi kationen, s.
Tabelle Seite 2, verwendet werden.
2.5

SCHWARZES Kabel - Gemeinsame Masse

Das SCHWARZE Kabel sollte an Masse angeschlossen werden, die von der
Starterbatterie (bzw. dem Massekabel des Solar-
Eingangs) und dem zu ladenden Zusatzakku
gemeinsam
Installationsanforderungen kann sich diese an der
Karosserie des Fahrzeugs, Anhängers, Wohnanhängers
oder -mobils befi nden oder direkt an die Batterie und
den Akku angeschlossen sein.
2.6 GRÜNES KABEL -Optionale externe LED-Anzeige
Zum Anschluss einer optionalen externen LED-Anzeige
ist ein GRÜNES Kabel vorgesehen. Diese Anzeige kann
vom Gerät entfernt z. B. in der Fahrerkabine montiert
werden. Schließen Sie die grüne Leitung an den
Pluspol der LED an und verbinden Sie den Minuspol
der LED mit der gemeinsamen
keine externen Widerstände benötigt. Die externe LED ist EIN, wenn das Gerät
lädt, und AUS, wenn das Gerät im Bereitschaftsmodus ist oder keinen Strom hat.
Hinweis: Dieser Ausgang ist für den Betrieb einer Leuchte nicht geeignet.
genutzt wird. Je nach Ihren
Masse. Es werden

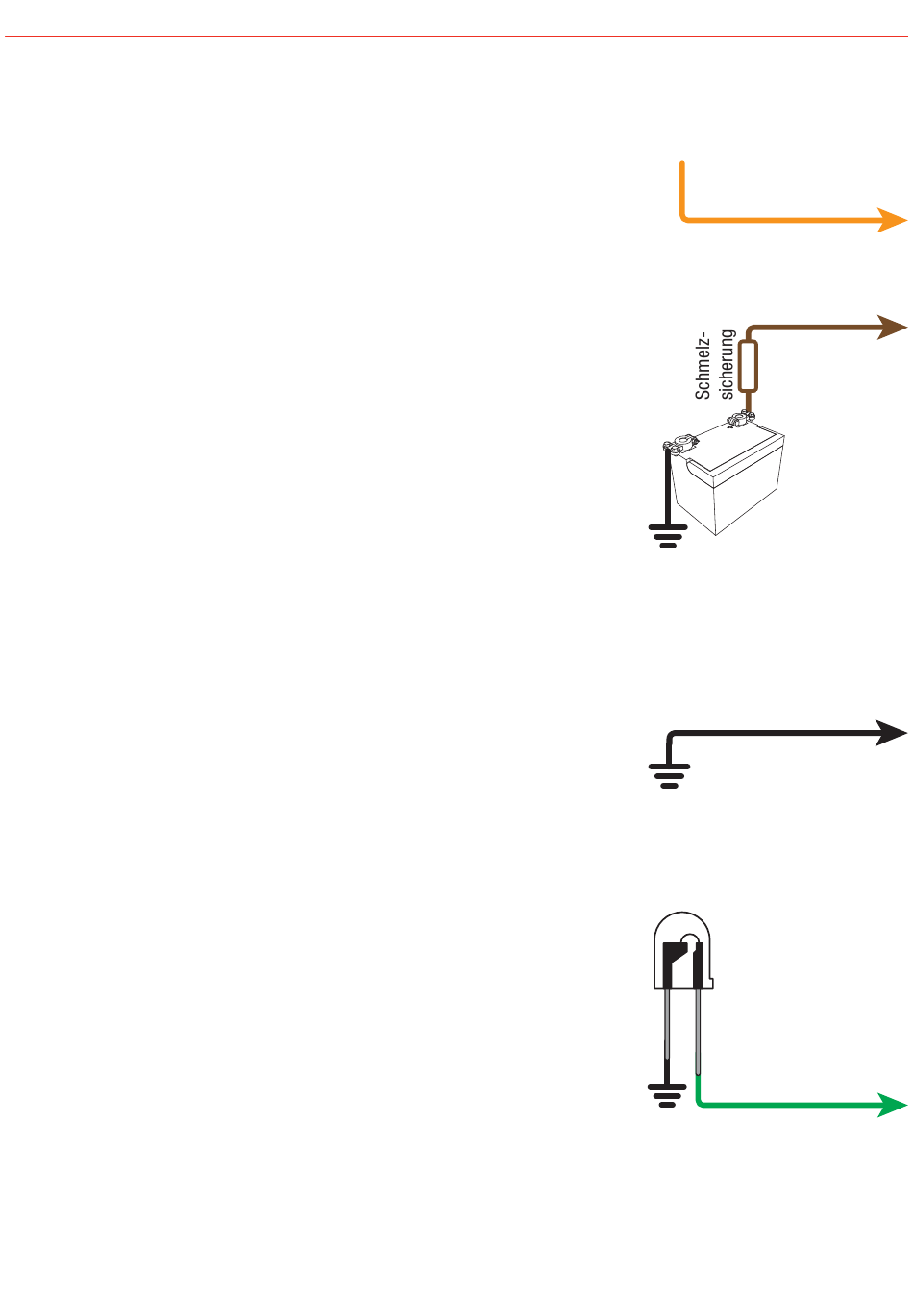

7
Nicht
angeschlossen
Orange Kabel
Braunes Kabel
Zusatzakku
Schwarzes Wire
Optional
LED
Grünes Kabel
