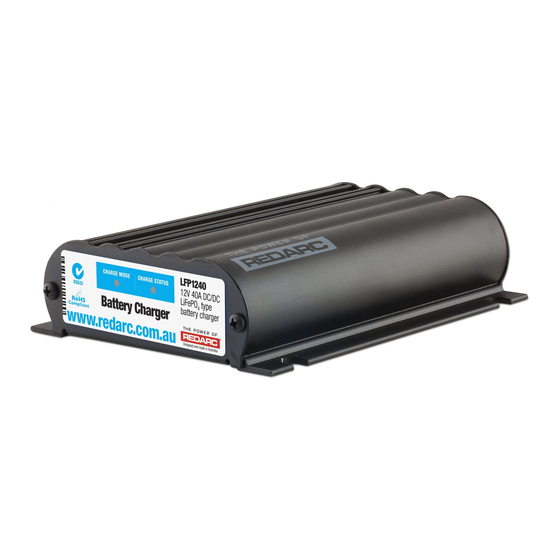

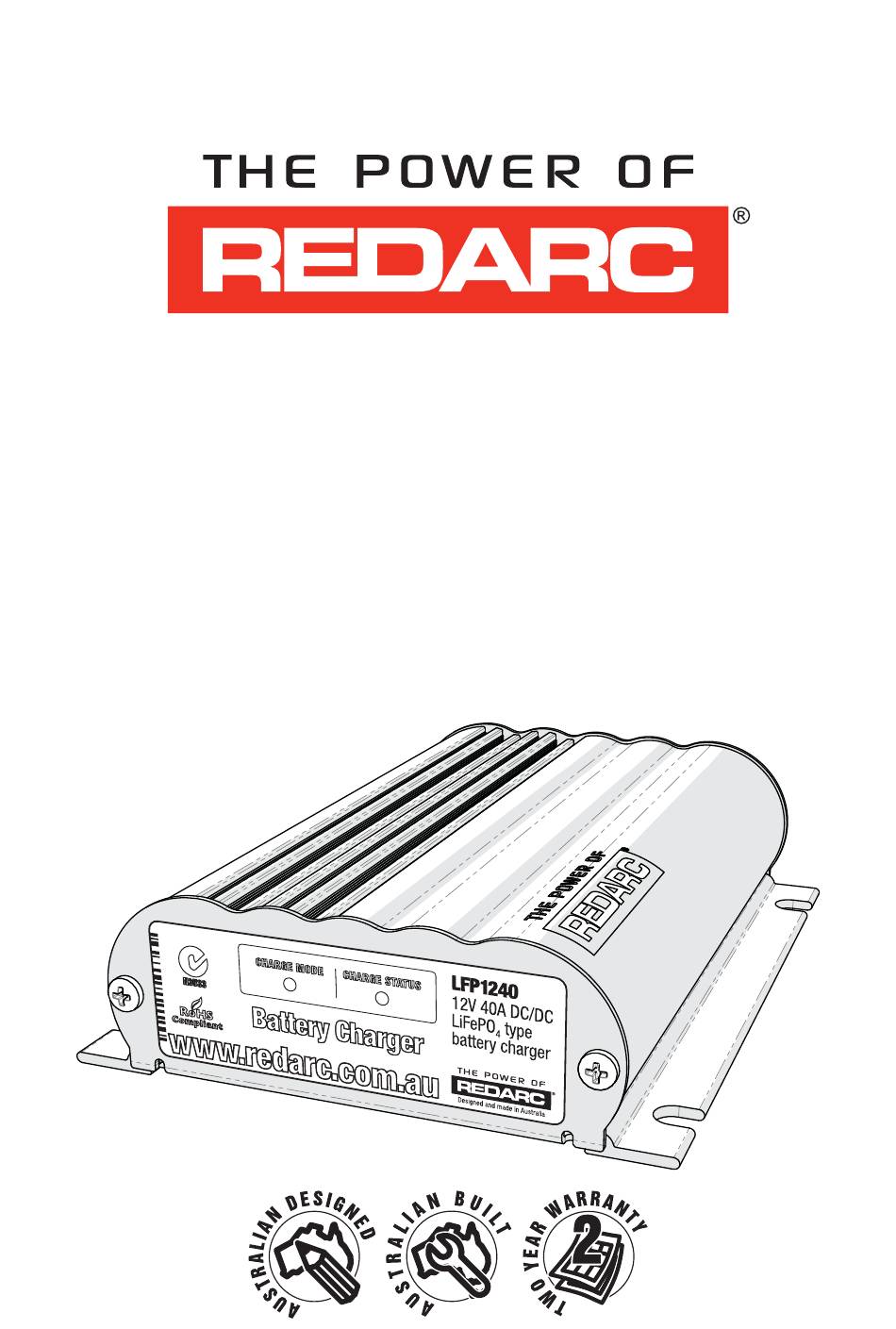

- Seite 1 Kfz-Akkuladegerät 12V LiFePO4 LFP1225, LFP1225-LV, LFP1240 & LFP1240-LV...
-
Seite 2: Warnungen Und Sicherheitsanweisungen
Vergewissern Sie sich, dass das Akku-Management-System eine Ladung des Akkus auf 25 A für das LFP1225(LV) bzw. 40 A für das LFP1240(LV) zulassen kann. Bitte wenden Sie sich an REDARC, wenn Sie sich nicht sicher sind, ob Ihr Akku kompatibel ist. -
Seite 3: Inhaltsverzeichnis
Specifi cations Teilenummer LFP1225(LV) LFP1240(LV) Kontinuierliche Ausgangsnennleistung Nennstrom der Eingangssicherung 12 V/24 V 40 A (nicht im Lieferumfang) 60 A (nicht im Lieferumfang) Empfohlen: REDARC FK40 Empfohlen: REDARC FK60 Nennstrom der Ausgangssicherung Ausgabeleistung 375W 600W DC-Eingangsspannungsbereich 9-32V (9V-16V for LV models) -
Seite 4: Produkt Funktion
Das LFP1225(LV)/LFP1240(LV) ist ein zweiphasiges DC-DC-Akku-Ladegerät (12 V), das mit einer Lichtmaschine mit 12 V Nennspannung oder Solarzellen mit 12 V Nennspannung als Eingang arbeitet. Das LFP1225/LFP1240 lädt auch von einem Lichtmaschineneingang eines Fahrzeugs mit 24 V Nennspannung*1. Die Eingangsspannung des LFP1225(LV)/ LFP1240(LV) kann über, unter oder auf der Ausgangsspannung liegen, daher ist das Gerät... -
Seite 5: Ladealgorithmus
Sobald ein an den Akku angeschlossener Verbraucher den Ladezustand verringert, schaltet das Ladegerät wieder in die Konstantstromphase. Ein-/Ausschaltschwellen 24 V 12 V 12 V Solar (Standard)* LFP1225 & LFP1225-LV & Alle Modelle LFP1225 & LFP1240 LFP1240-LV LFP1240 Niederspannungs- EINschalten über... -
Seite 6: Fehlercodes
MONTAGE Montieren Sie das Gerät auf einer fl achen Oberfl äche Rotes in der Nähe des Zusatzakkus abseits von Wärm- Kabel equellen. Das LFP1225(LV)/LFP1240(LV) hat 6 Kabel Solar Modul und ist gemäß der Beschreibung auf den folgenden Seiten zu installieren. -
Seite 7: Blaues Kabel - Ladequelle
Hauptbatterie entlädt. Rotes Für Standardmodelle (nicht LV) kann das BLAUE Kabel Kabel permanent an die 12-V-Quelle angeschlossen bleiben; das Ladegerät lädt nur, wenn die Lichtmaschine läuft. Dies ist für das LFP1225-LV oder LFP1240-LV nicht Eingang Quelle geeignet. 1.1.2 Solar-Eingang Nicht... -
Seite 8: Orange Kabel - Nicht Verwendet
MONTAGE ORANGES Kabel - Nicht verwendet Nicht angeschlossen Das ORANGE Kabel wird bei den Ladegeräten der LFP- Serie nicht verwendet. Es sollte nicht angeschlossen Orange Kabel werden. BRAUNES Kabel - Zusatzakku positiv Braunes Kabel Das BRAUNE Kabel sollte mit dem positiven Pol des Zusatzakkus verbunden werden. -
Seite 9: Kabelgrößen
Kurzschluss oder schlimmstenfalls sogar zu einem Brand führen. Wir empfehlen, dass dieser Vorgang von einer entsprechend geschulten Person ausgeführt wird. REDARC empfi ehlt die Verwendung eines gelöteten, mit Schrumpfschlauch überzogenen Crimp-Stoßverbinders. Siehe Abb. 2.1. REDARC empfi ehlt die Verwendung von roten/blauen/gelben Standard-Steckverbindungen nicht, da diese weder für die erforderlichen Ströme noch für die Kabelquerschnitte am... - Seite 10 Alle Erdungspunkte müssen an der Karosserie geerdet sein. LFP1225 & LFP1240 *Nennstrom der Sicherungen gemäß Tabelle Seite 2 Abb. 2.8a - LFP1225 und LFP1240 Standard-Anordnung für eine 12-V-Starterbatterie Hinweis: Stromkabel müssen einen Mindestquerschnitt von 6 mm² haben und mit einem EINGANG Grün...
-
Seite 11: Alle Modelle
Schmelzsicherung* Verbraucher Verbraucher Schmelzsicherung Schmelz- Nicht verwendet sicherung* (nicht anschließen) Starterbatterie Zusatzakku Alle Erdungspunkte müssen an der Karosserie geerdet sein. LFP1225 & LFP1240 *Nennstrom der Sicherungen gemäß Tabelle Seite 2 Abb. 2.8d - LFP1225 und LFP1240 Standard-Anordnung für eine 24-V-Starterbatterie... -
Seite 12: Relais-Kit Rk1260
Solarmodul als Eingang wechselt. Ein für den Einbau in 12-V-Fahrzeuge geeignetes Relais ist als Teil von REDARCs Relais-Kit RK1260 erhältlich. Dieses Kit enthält auch Stoßverbinder, einen Kabelsatz, Schrumpfschlauch und eine Bedienungsanleitung. Besuchen Sie für weitere Informationen www.redarc. com.au. Alternativ kann ein Wechslerrelais mit einer entsprechenden Leistung verwendet werden. SOLAR... -
Seite 13: Fehlerbeseitigung
Zusatzakkus über 4 V? Sicherungen, Akkus und Ladesystem laden und dann erneut prüfen. prüfen oder wenden Sie sich Bei nach wie vor geringer Spannung für weitere Informationen an Akku austauschen. Redarc Electronics. Abb. 3.1 - Standard-Leitfaden für die Fehlerbeseitigung am LFP1225(LV)/ LFP1240(LV) -
Seite 14: Häufi G Gestellte Fragen
Spannung am LFP1225(LV)/LFP1240(LV) zu irgendeinem Zeitpunkt während des Ladevorgangs unter 9 V fällt, schaltet sich das LFP1225(LV)/LFP1240(LV) AUS. Wie lädt das LFP1225(LV)/LFP1240(LV) einen Zusatzakku mit 14 V, wenn der Eingang nur 9 V hat? Das LFP1225(LV)/LFP1240(LV) kann die Spannung sowohl reduzieren als auch verstärken, d. h. es kann mit Spannungspegeln arbeiten, die über, auf oder unter der gewünschten Ausgangsspannung liegen. - Seite 15 Service und Produktunterstützung leisten. Im unwahrscheinlichen Fall, dass bei einem Redarc-Produkt ein technisches Problem auftritt, werden Kunden gebeten, sich für prompte, effi ziente Diagnose und Produktunterstützung zunächst an das Redarc Technical Support Team zu wenden: Tel. +61 (0) 8 8322 4848 oder E-Mail power@redarc.com.au.
- Seite 16 Kostenlose technische Unterstützung! Wenden Sie sich bitte an REDARC Electronics. 23 Brodie Road North, Lonsdale SA, AUSTRALIA 5160 +61 8 8322 4848 power@redarc.com.au www.redarc.com.au/international Copyright © 2016 Redarc Electronics Pty Ltd. Alle Rechte vorbehalten. WARLFP-DE-REV3 www.redarc.com.au...
