2 INSTALLATION
SOLAR
EINGANG
12-V-
Solarzellenanordnung
* Nennstrom der Sicherungen gemäß Tabelle Seite 2
Automatische Ladequelle
12-V
SOLAR
EINGANG
EINGANG
Schmelzsicherung*
Starterbatterie
Ein für den Einbau in 12-V-Fahrzeuge geeignetes
Relais ist als Teil von REDARCs Relais-Kit RK1260
erhältlich. Dieses Kit enthält auch Stoßverbinder,
einen Kabelsatz, Schrumpfschlauch und Bedienungsanleitung.
Hinweis: Stromkabel müssen
einen Mindestquerschnitt von
6 mm² haben und mit einem
geeigneten Werkzeug
gecrimpt werden.
Wahl des Ladeprofils

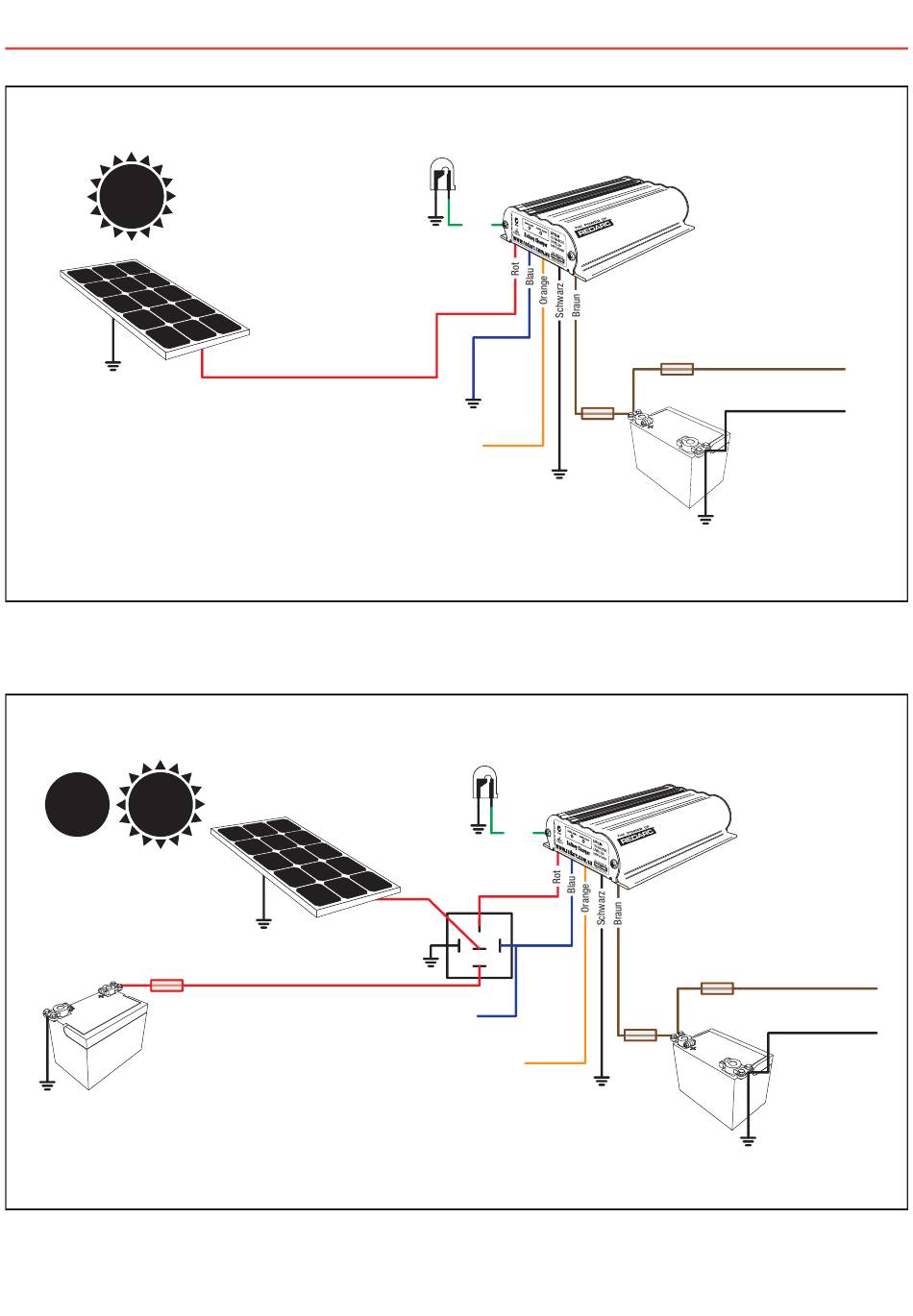

Abb. 2.8c - Standard-Anordnung für eine 12-V-Solaranlage
12-V-
Solarzellenanordnung
12-V-Wechslerrelais
60 A (Nr. RK1260)
Abb. 2.8d - Verwendung eines Wechslerrelais für Eingänge von
einer 12-V-Starterbatterie und einem 12-V-Solarmodul

ALLE MODELLE

Optionale LED
Grün
Siehe Abschnitt 2.3
Alle Erdungspunkte
müssen an der Karosserie
geerdet sein.
für alle Modelle
ALLE MODELLE
Optionale LED
Grün
zur
Fahrzeugzündung
Wahl des Ladeprofils
Siehe Abschnitt 2.3
müssen an der Karosserie
11
Verbraucher-
Sicherung
Sicherung*
Verbraucher-
Sicherung
Sicherung*
Alle Erdungspunkte
geerdet sein.
* Nennstrom der Sicherungen gemäß Tabelle Seite 2
Verbraucher
Zusatzakku
Hinweis: Stromkabel müssen
einen Mindestquerschnitt von
6 mm² haben und mit einem
geeigneten Werkzeug
gecrimpt werden.
Verbraucher
Zusatzakku
