1 PRODUKTFUNKTION
1.4

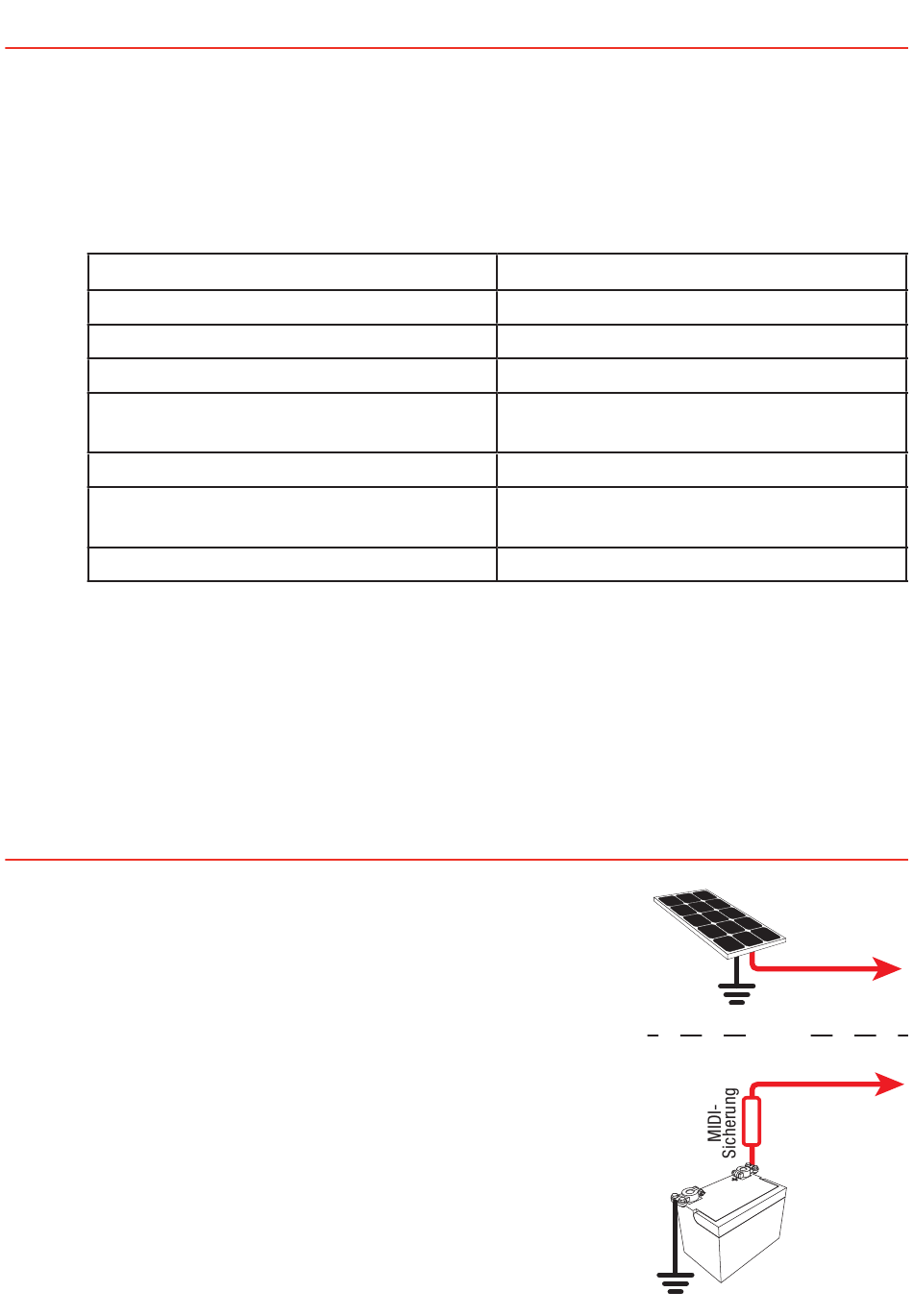

Fehlercodes

Im Fall eines Fehlers am Gerät, der Installation, der Fahrzeugbatterie, dem Akku oder
dem Solarmodul blinken ALLE LEDs am Gerät zur Anzeige des Fehlertyps. Die Blinkse-
quenzen sind in der folgenden Tabelle beschrieben.

LED-Zustand

1 x Blinken (1 x Blinken, 3,5 Sekunden Pause)
2 x Blinken (2 x Blinken, 3,5 Sekunden Pause)
3 x Blinken (3 x Blinken, 3,5 Sekunden Pause)
4 x Blinken (4 x Blinken, 3,5 Sekunden Pause)
5 x Blinken (5 x Blinken, 3,5 Sekunden Pause)
6 x Blinken (6 x Blinken, 3,5 Sekunden Pause)
7 x Blinken (7 x Blinken, 3,5 Sekunden Pause)
HINWEIS: Das Gerät arbeitet am besten bei Temperaturen unter 55 °C mit guter
Belüftung. Bei höheren Temperaturen reduziert das Gerät den Ausgabestrom.
HINWEIS: Es sind geeignete Kabelanschlüsse mit einer kontinuierlichen
Strombelastbarkeit von mindestens 25 A für das BCDC1225-LV bzw. 40 A für das
BCDC1240-LV erforderlich. Andernfalls können Schäden an Gerät oder Fahrzeug
entstehen.
2 INSTALLATION
Montieren Sie das Gerät auf einer fl achen Oberfl äche in
der Nähe des Zusatzakkus abseits von Wärmequellen.
Das BCDC1225-LV/BCDC1240-LV hat 6 Kabel und ist
gemäß der Beschreibung auf den folgenden Seiten zu
installieren.
2.1

ROTES Kabel - Eingangsquelle positiv

Das ROTE Kabel sollte an den positiven Eingang von der
Quelle, d. h. entweder von der Starterbatterie des Fahrzeugs
oder von seinem Solarmodul, angeschlossen werden.
Es sollten
Spezifi kationen, s. Tabelle Seite 2, verwendet werden.
geeignete Sicherungen

Beschreibung

Interner Hardwarefehler
Reserviert
Übertemperaturfehler Gerät
Überspannungsfehler Empfängerakku /
Verpolung des angeschlossenen Solarmoduls
Unterspannungsfehler Eingang (Batterie)
Überspannungsfehler Eingang (Batterie oder
Solarzellen)
Verpolung
gemäß den
5
12V
Solar-
Rotes Kabel
modul
ODER
Rotes Kabel
Starter-
batterie
