2 INSTALLATION
2.7 Kabelgrößen
Die folgende Tabelle zeigt den für verschiedene Kabellängen jeweils erforderlichen
Kabelquerschnitt. Wählen Sie stets einen Kabelquerschnitt, der mindestens den unten
angegebenen Spezifi kationen entspricht.
Teilenummer
BCDC1225-LV
BCDC1240-LV
2.8

Verkabelung

Die Kabel mit großem Querschnitt am BCDC1225-LV und BCDC1240-LV führen
Spitzenströme von bis zu 35 bzw. 50 A, daher ist die Herstellung einer gut leitenden,
niederohmigen elektrischen Verbindung, die nicht im Lauf der Zeit degradiert, wichtig.
Ein Versäumnis, einen guten, zuverlässigen Kontakt herzustellen, kann zum Ausfall der
Kabelisolierung und Kurzschluss oder schlimmstenfalls sogar zu einem Brand führen. Wir
empfehlen, dass dieser Vorgang von einer entsprechend geschulten Person ausgeführt
wird.
REDARC empfi ehlt die Verwendung eines gelöteten, mit Schrumpfschlauch überzogenen
Crimp-Stoßverbinders. Siehe Abb. 2.8. REDARC empfi ehlt die Verwendung von roten/
blauen/gelben Standard-Steckverbindungen nicht, da diese weder für die erforderlichen
Ströme noch für die Kabelquerschnitte am Gerät ausgelegt sind.
Crimpen gewährleistet eine gute mechanische Verbindung; Löten eine dauerhafte
elektrische Verbindung, und Schrumpfschläuche verhindern Kurzschlüsse bzw. Kontakt
mit der Karosserie.
Crimpen Sie beide Adern im Stoßverbinder
Install. Kabellänge
(m)
1-5
5-9
1-5
5-9
Hier crimpen
mit einer Kerb-Crimpzange.

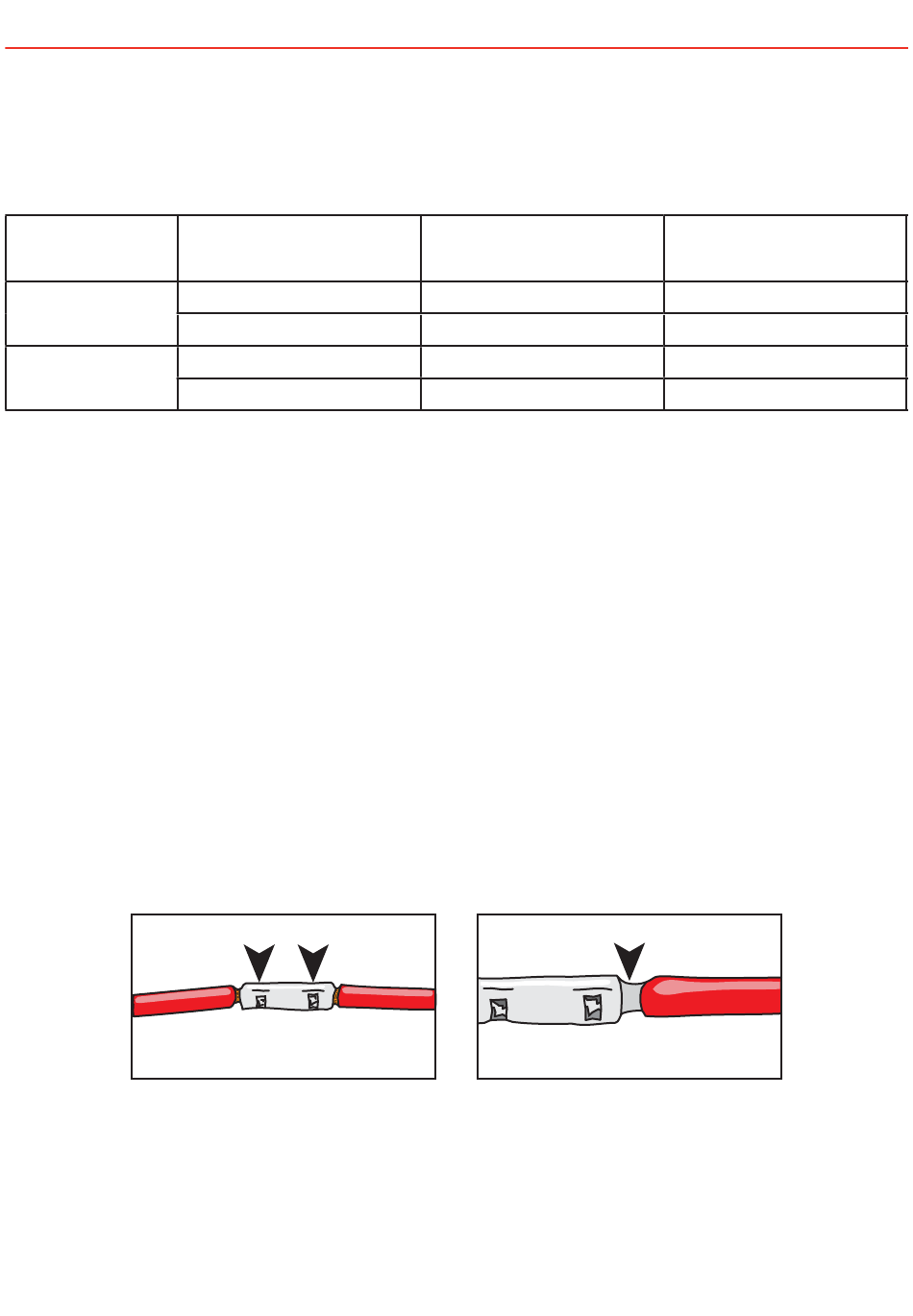

Abb. 2.8 - Herstellung einer guten Verbindung
Empfohlener Ka-
belquerschnitt (mm²)
7,71
13,56
13,56
20,28
Beide Enden hier löten
Löten Sie die Adern am Stoßverbinder
an. Achten Sie auf eine gute Verbindung.
Halten Sie den Schrumpfschlauch weg, bis
die fertige Lötverbindung abgekühlt ist.
9
Nächstes (BAE, B&S,
AWG)
8
6
6
4
