1 PRODUKTFUNKTION
Das BCDC1225-LV/BCDC1240-LV ist ein dreistufi ges DC-DC-Akku-Ladegerät (12 V), das mit
einer Lichtmaschine mit 12 V Nennspannung oder einem Solarmodul mit 12 V Nennspannung als
Eingang arbeitet. Das BCDC1225-LV/BCDC1240-LV lädt auch von einem Lichtmaschineneingang
eines Fahrzeugs mit 24 V Nennspannung*
LV kann über, unter oder auf der Ausgangsspannung liegen, und das Gerät ist daher ideal für
Ladevorgänge eines 12-V-Zusatzakkus geeignet, bei der die Distanz von der Hauptbatterie zu
einem beträchtlichen Spannungsabfall führen kann. Das BCDC1225-LV/BCDC1240-LV ist auch
zur Trennung der Hauptbatterie vom Zusatzakku konzipiert, um eine übermäßige Entladung der
Hauptbatterie zu vermeiden.
1.1 Display
Die Frontplatte verfügt über 6 LEDs, die den Lademodus und Ladestatus anzeigen.
LED-Zustand
Aus
Blinkt
Ein
Wenn die Ladestatus-LED blinkt, steigt der Takt entsprechend des abgegebenen Stroms.
Ist die LED konstant EIN, gibt das Gerät den maximalen Strom ab (z. B. 25A beim
BCDC1225).
*1 LV-Versionen sind für den Einsatz in 24-V-Fahrzeugen
nicht geeignet.
1
. Die Eingangsspannung des BCDC1225-LV/BCDC1240-
Akkutyp-LED
Gerät hat keinen Strom.
Gerät ist im Standby-Modus.
Gerät ist Ein und kann Strom liefern.

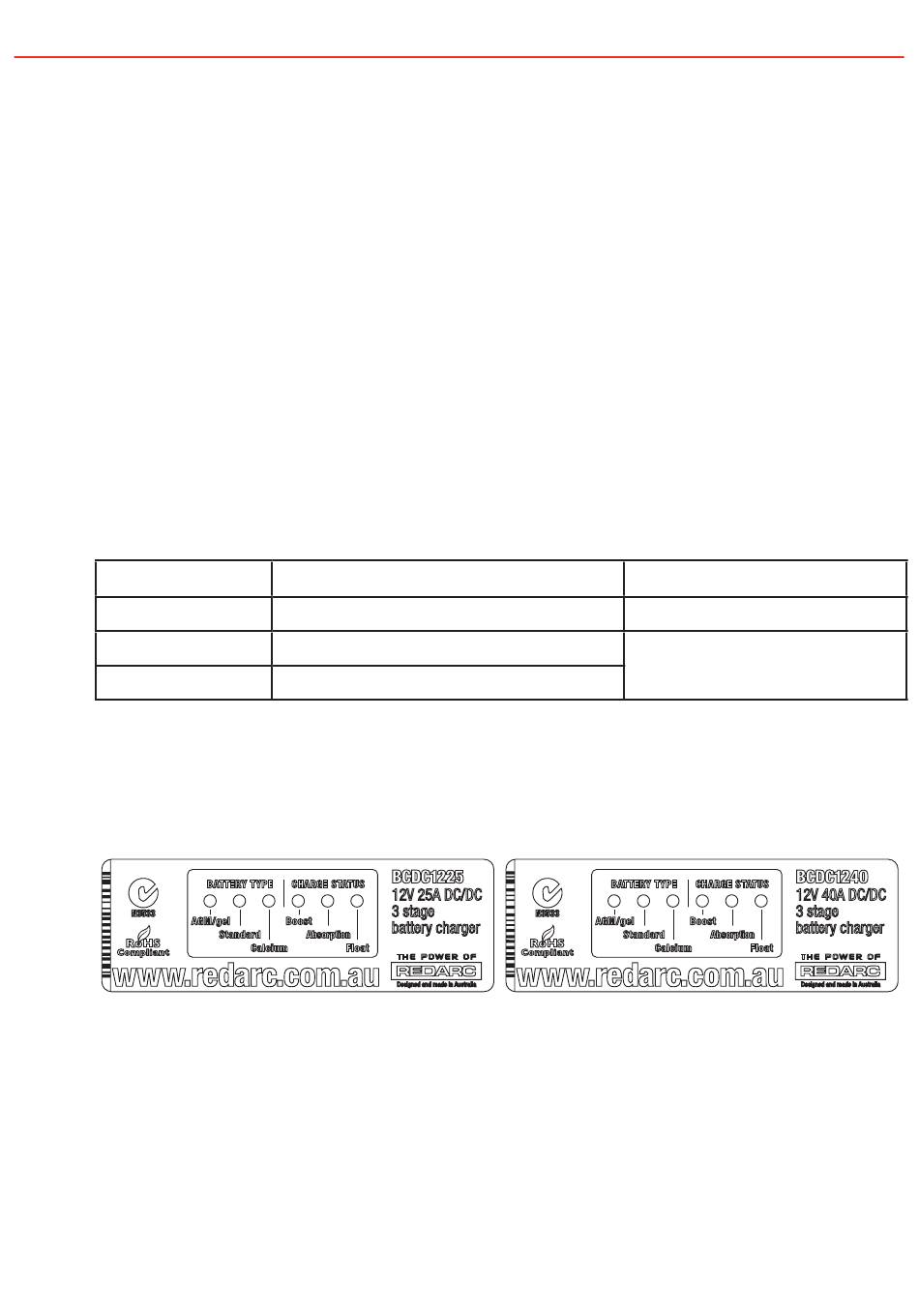

Abb. 1.6.1 - Frontplatten des BCDC1225-LV und BCDC1240-LV
3
Ladestatus-LED
Ausgang ist Aus.
Gerät liefert Strom.
