2 MONTAGE
2.7 Kabelgrößen
Die folgende Tabelle zeigt den für verschiedene Kabellängen jeweils erforderlichen
Kabelquerschnitt. Wählen Sie stets einen Kabelquerschnitt, der mindestens den
unten angegebenen Spezifi kationen entspricht.
Teilenummer
LFP1225(LV)
LFP1240(LV)
2.8

Verkabelung

Die Kabel mit großem Querschnitt am LFP führen Spitzenströme von bis zu 35 A,
und die Herstellung einer gut leitenden, niederohmigen elektrischen Verbindung,
die nicht im Lauf der Zeit degradiert, ist wichtig. Ein Versäumnis, einen guten,
zuverlässigen Kontakt herzustellen, kann zum Ausfall der Kabelisolierung und
Kurzschluss oder schlimmstenfalls sogar zu einem Brand führen. Wir empfehlen,
dass dieser Vorgang von einer entsprechend geschulten Person ausgeführt wird.
REDARC empfi ehlt die Verwendung eines gelöteten, mit Schrumpfschlauch
überzogenen Crimp-Stoßverbinders. Siehe Abb. 2.1. REDARC empfi ehlt die
Verwendung von roten/blauen/gelben Standard-Steckverbindungen nicht, da
diese weder für die erforderlichen Ströme noch für die Kabelquerschnitte am
Gerät ausgelegt sind.
Crimpen gewährleistet eine gute mechanische Verbindung; Löten eine dauerhafte
elektrische Verbindung, und Schrumpfschläuche verhindern Kurzschlüsse bzw.
Kontakt mit der Karosserie.
Crimpen Sie beide Adern im Stoß-
verbinder mit einer Kerb-Crimpzange.
Install. Kabellänge (m)
1 - 5
5 - 9
1 - 5
5 - 9
Hier crimpen.

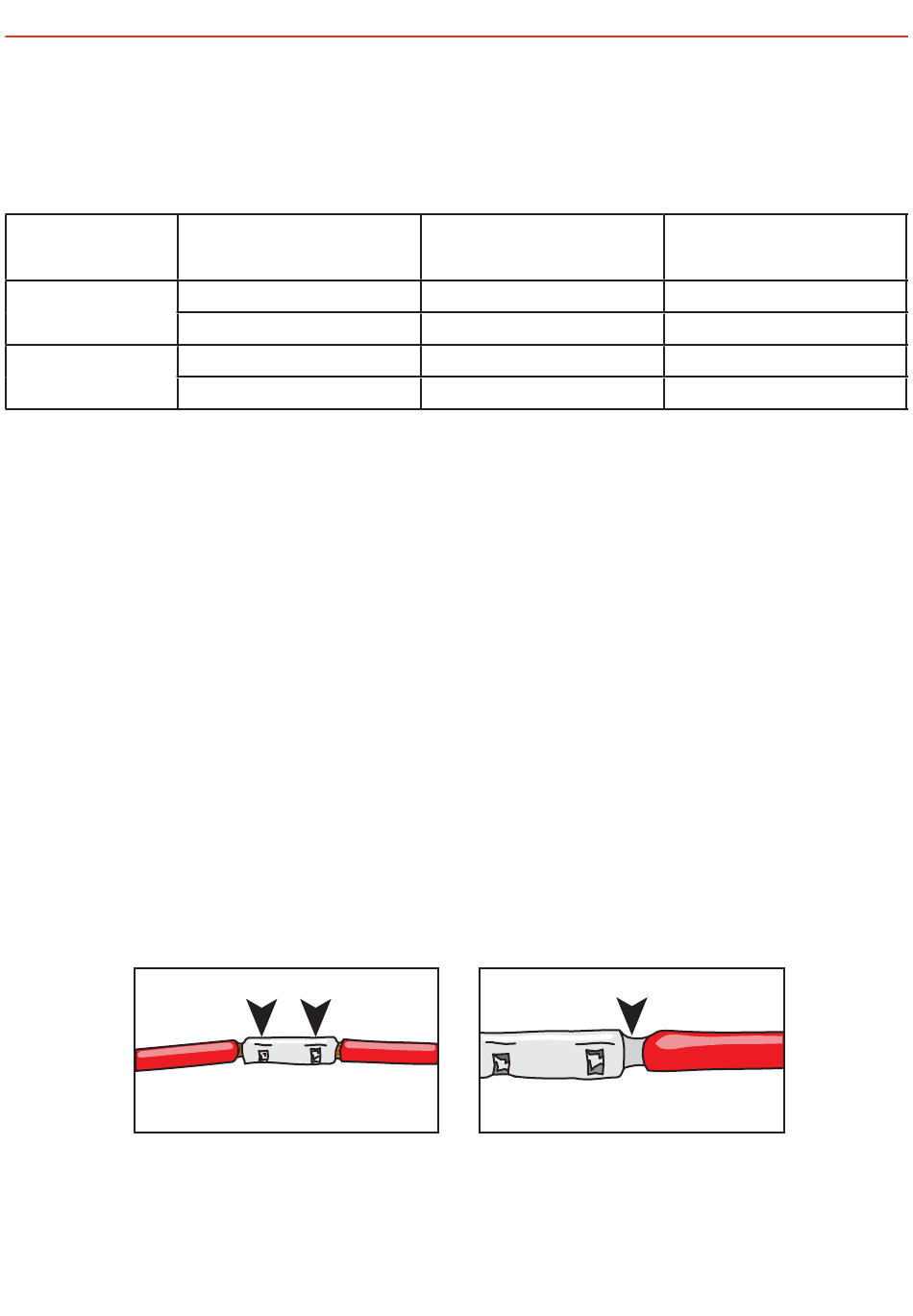

Abb. 2.1 - Herstellung einer guten Verbindung
Empfohlener Kabelquer-
schnitt (mm²)
7,71
13,56
13,56
20,28
Hier löten.
Löten Sie die Adern am Stoßverbinder
an. Achten Sie auf eine gute Verbindung.
Halten Sie den Schrumpfschlauch weg, bis
die fertige Lötverbindung abgekühlt ist.
8
Nächstes (BAE, B&S,
AWG)
8
6
6
4
