Voer een reset uit – ca. 10 seconden – (accu korte tijd
afklemmen of de veiligheidsstekker af- en toe insteken)! Con-
troleer opnieuw de correcte positie van alle aandrijfeenheden.
Als deze maatregelen de storing niet verhelpen, neem dan
contact op met de Truma Service.
Elektronische besturing en draadloze
afstandsbediening op elkaar afstemmen
De afstandsbediening en de besturing (master) werden
in de fabriek op elkaar afgestemd.
Na vervangen van de besturing of de afstandsbediening moe-
ten deze volgens onderstaande instructie opnieuw op elkaar
worden afgestemd.
Controleer de montage volgens de inbouwhandleiding en ver-
gewis u ervan dat de aandrijfwielen niet aanliggen. Controleer
de correcte aansluiting en staat van de accu, en dat 12 V bij
de besturing aanwezig is. Zorg ervoor dat de caravanstekker
in het veiligheidsstopcontact is gestoken.

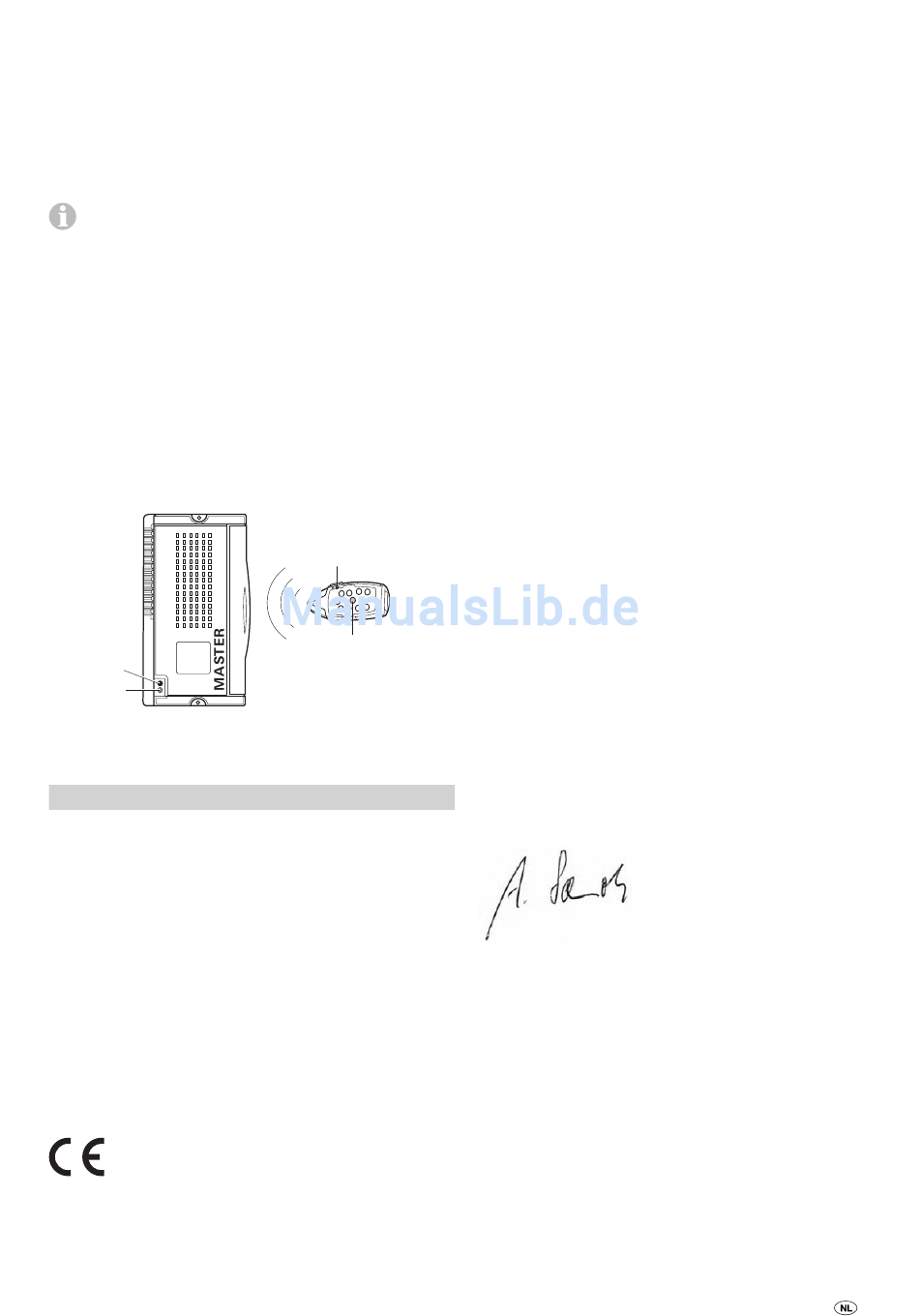

Op de resetknop (k) op de besturing drukken en deze vasthou-
den (rode LED – j – knippert langzaam), na ca. 5 sec. knippert
de LED (j) snel. Dan de resetknop loslaten en binnen 10 sec.
op de afstandsbediening de toets (c) – caravan achteruit – in-
drukken en vasthouden en tegelijkertijd de afstandsbediening
met de schuifschakelaar (a) inschakelen.
j
k
Afstandsbediening en besturing worden op elkaar afgestemd.
Na een succesvolle afstemming knippert de rode LED snel.

Technische gegevens

Werkspanning
12 V DC
Opgenomen stroom
gemiddeld ca. 65 A maximaal 150 A
Opgenomen ruststroom
< 2 mA
Frequentie afstandsbediening
Klasse 1, 868 MHz
Snelheid
ca. 17 cm per seconde (afhankelijk van gewicht en helling)
Gewicht
ca. 66 kg
Zekering aanzwenkmotoren
platte zekering 20 A
Zekering plusleiding
150 A
Toepassingsgebied Mover® TE R4
twee-assige caravans met een totaal gewicht tot 3000 kg
Technische wijzigingen voorbehouden!

Conformiteitsverklaring

1. Gegevens van de producent
Naam:
Adres:
2. Omschrijving van het app araat
Type / uitvoering
Rangeerhulpmiddel Mover® TE R4
3. Voldoet aan de eisen van de volgende EG-richtlijnen
3.1 R&TTE-richtlijn (1999/5/EG)
3.2 EMC-richtlijn (2004/108/EG)
3.3 Richtlijn voor radio-ontstoring van motorvoertuigen
72/245/EEG (met aanvullingen)
3.4 Machinerichtlijn 2006/42/EG
3.5 Richtlijn in verband met oude voertuigen (2000/53/EG)
en draagt het typegoedkeuringsnummer e1 03 4473 en de
CE-markering.
Mover® TE R4:
klasse 1, frequentie 868 MHz.
Landen:
AT, BE, CH, CY, CZ, DE, DK,EE, ES, FI, FR, GB, GR, HU, IE, IS,
IT, LT, LU, LV, MT, NL, NO, PL, PT, SE, SI, SK.
a
4. Toegepaste normen
EN300220-2:2006, EN300220-1:2006 (R&TTE art. 3.2),
EN301489-1:2005, EN301489-3:2002 (EMC art. 3.1b),
c
EN61000-4-2:2001, EN61000-4-3:2006, EN61000-4-6:2001,
EN55022:2003 (klasse B), ISO 7637-2:2004, EN60950:2001,
2004/104/EG, 2005/83/EG, 2006/28/EG, 2006/42/EG,
2000/53/EG
5. Toezichthoudende instantie
Het Duitse bondsbureau voor motorvoertuigen
(Kraftfahrt-Bundesamt)
6. Gegevens over de functie van de ondertekenaar
Handtekening: Dr. Schmoll
Bedrijfsleiding techniek
Truma Gerätetechnik GmbH & Co. KG
Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
Putzbrunn, 26.11.2010
