3.6 Baugruppe Kippschutz

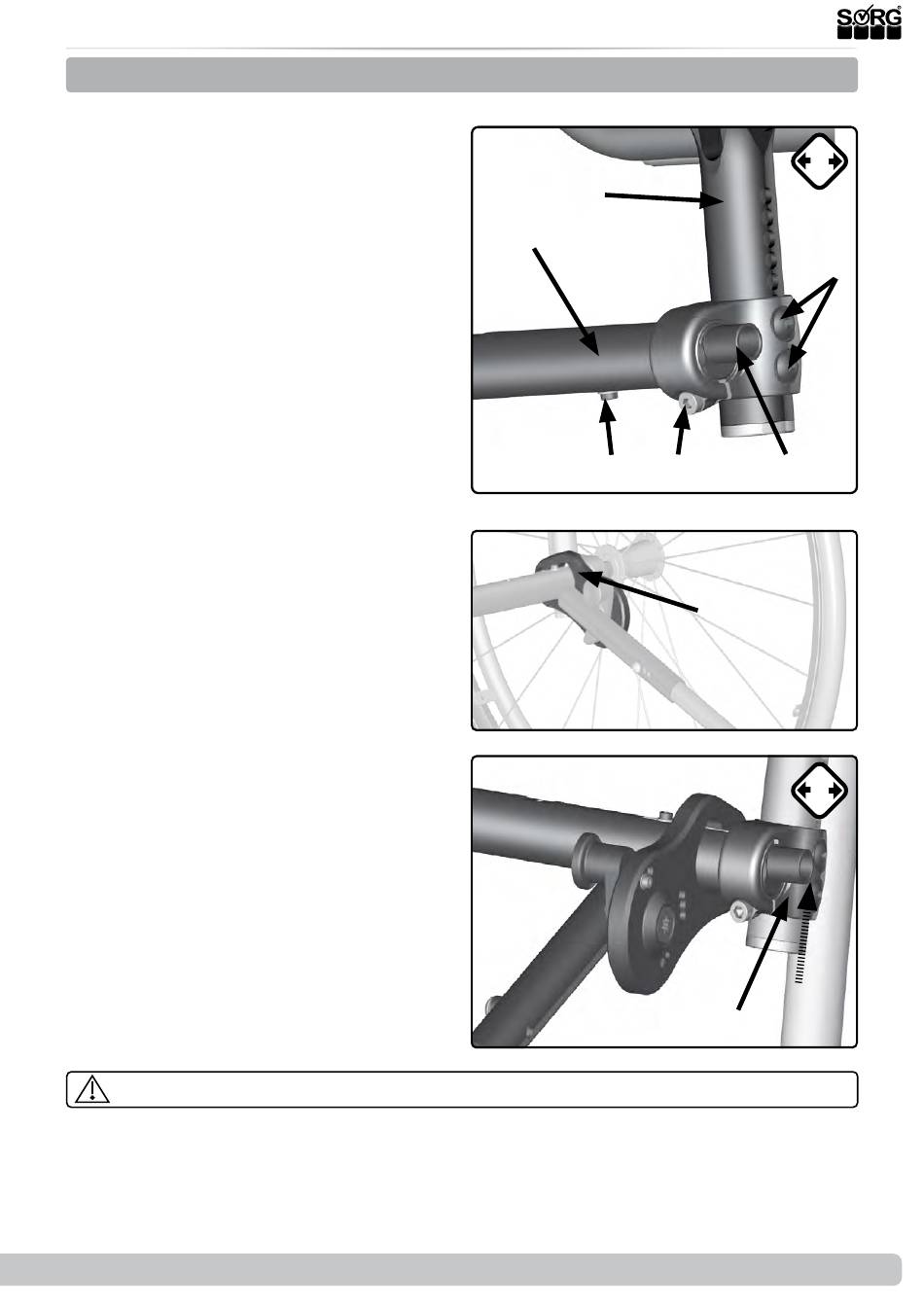

3.6.2 Montage Kippschutz
Um den Kippschutz nachträglich zu montie-
ren, gehen Sie bitte wie folgt vor:
1. Entfernen Sie die Antriebsräder.
2. Entfernen Sie beidseitig die Verschraubung
und Gewindebuchsen an den Klemmflanschen
(1A) und Lösen Sie beidseitig die Achseinheit
(1B) von der Antriebsradaufnahme (1C).
3. Entfernen Sie den Radsturzadapter(1D)
durch Lösen der Schrauben (1E+1F).
4. Montieren Sie die Halteplatte des Kippschut-
zes auf die Achseinheit (2A).
5.Montieren Sie nun den Klemmflansch auf die
Achse (3A).
6. Ziehen Sie die komplette Achseinheit auf die
Antriebsradaufnahmen und befestigen Sie die-
se wieder mit den Schrauben und passenden
Gewindebuchsen.
7. Montieren Sie nun den Radsturzadapter.
8. Bringen Sie die Antriebsräder wieder an.
9. Stellen Sie den Kippschutz auf die ge-
wünschte Position ein.
Benötigtes Werkzeug:
Innensechskantschlüssel Gr. 2,5/4/5
Überprüfen Sie unbedingt die Funktionstüchtigkeit der Kniehebelbremse, sowie der Räder.
2021-08-01
(1)
(B)
(2)
(3)
Serviceheft Airon
(C)
(E)
(F)
(A)
(A)
2x
2x
(A)
(D)
2x
2x
23 von 36
