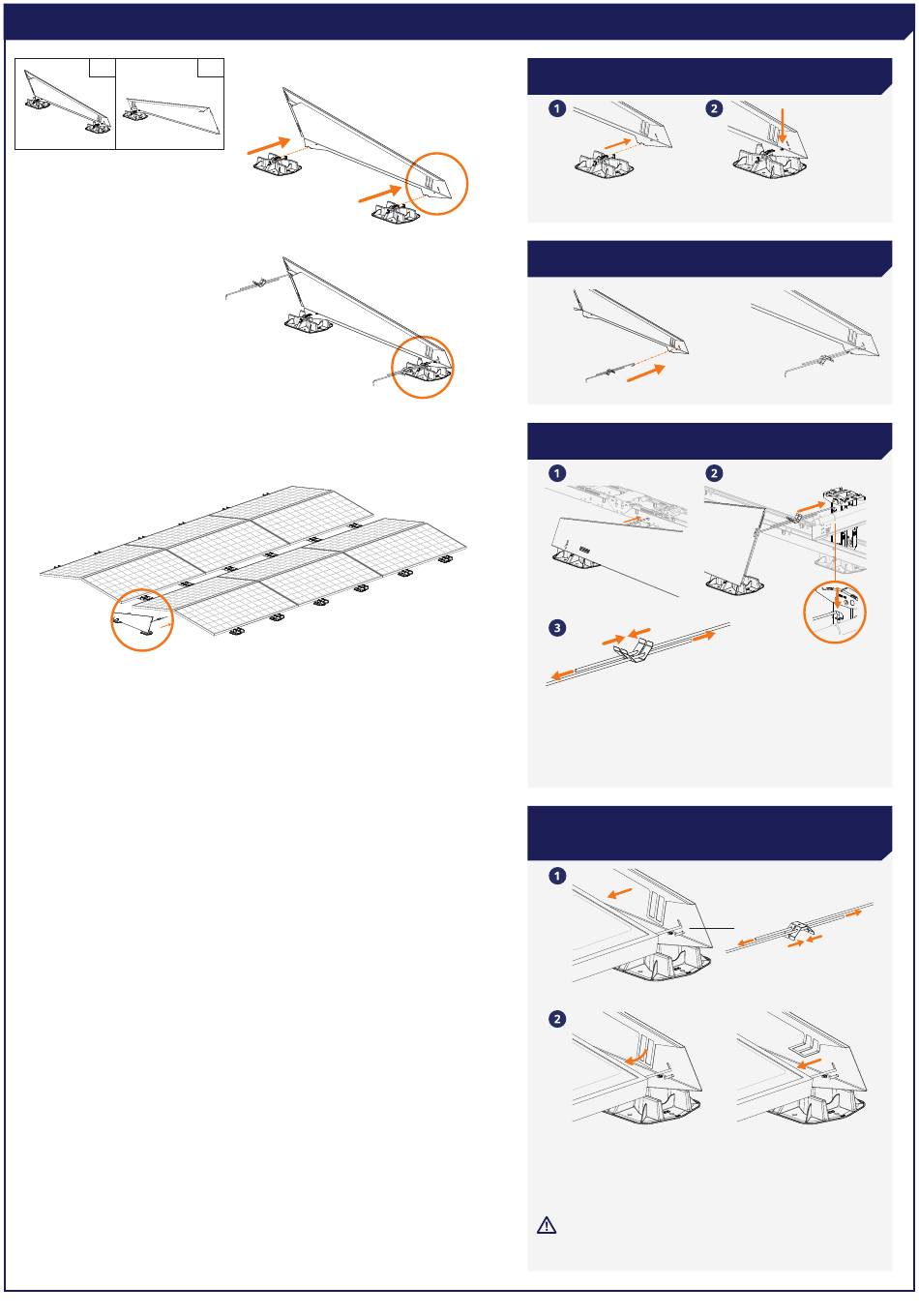

9 MONTAGE VON WINDDEFLEKTOR L AM FELD

L R
1 MONTAGE DER DACHSTÜTZEN UNTER DEM WIND-
DEFLEKTOR L
1. Schieben Sie die Dachstützen über den Flansch von Wind-
deflektor L.
2. Lassen Sie den Winddeflektor in den Dachstützen einrasten.
2 MONTAGE VON 2 VERBINDUNGSSTIFTEN AN WIND
DEFLEKTOR L
3 MONTAGE VON WINDDEFLEKTOR L MIT VERBIND-
UNGSSTIFTEN AN DER EINHEIT
1. Haken Sie den äußeren Verbindungsstift im Loch an der Einheit
ein.
2. Haken Sie den mittleren Befestigungsstift im Loch am hohen
Basiselement ein.
3. Drücken Sie die Federn, um den Verbindungsstift zu verkürzen.
4 DR1: SCHIEBEN SIE WINDDEFLEKTOR L GEGEN DEN
MODULRAHMEN UND BIEGEN SIE DEN FLANSCH
UNTER DEN RAHMEN
1. Schieben Sie Winddeflektor L gegen den Modulrahmen auf der
Feldseite, indem Sie den Verbindungsstift einführen.
2. Biegen Sie die Flansche von Hand unter den Modulrahmen.
3. Vergewissern Sie sich, dass Winddeflektor L ordnungsgemäß
mit dem Modulrahmen verbunden ist.
Wichtiger Hinweis: Der Windabweiser ist universell ein-
setzbar, je nach seinen Abmessungen kann das Solarmodul
ein wenig über den Windabweiser herausragen.
Klick!
09
