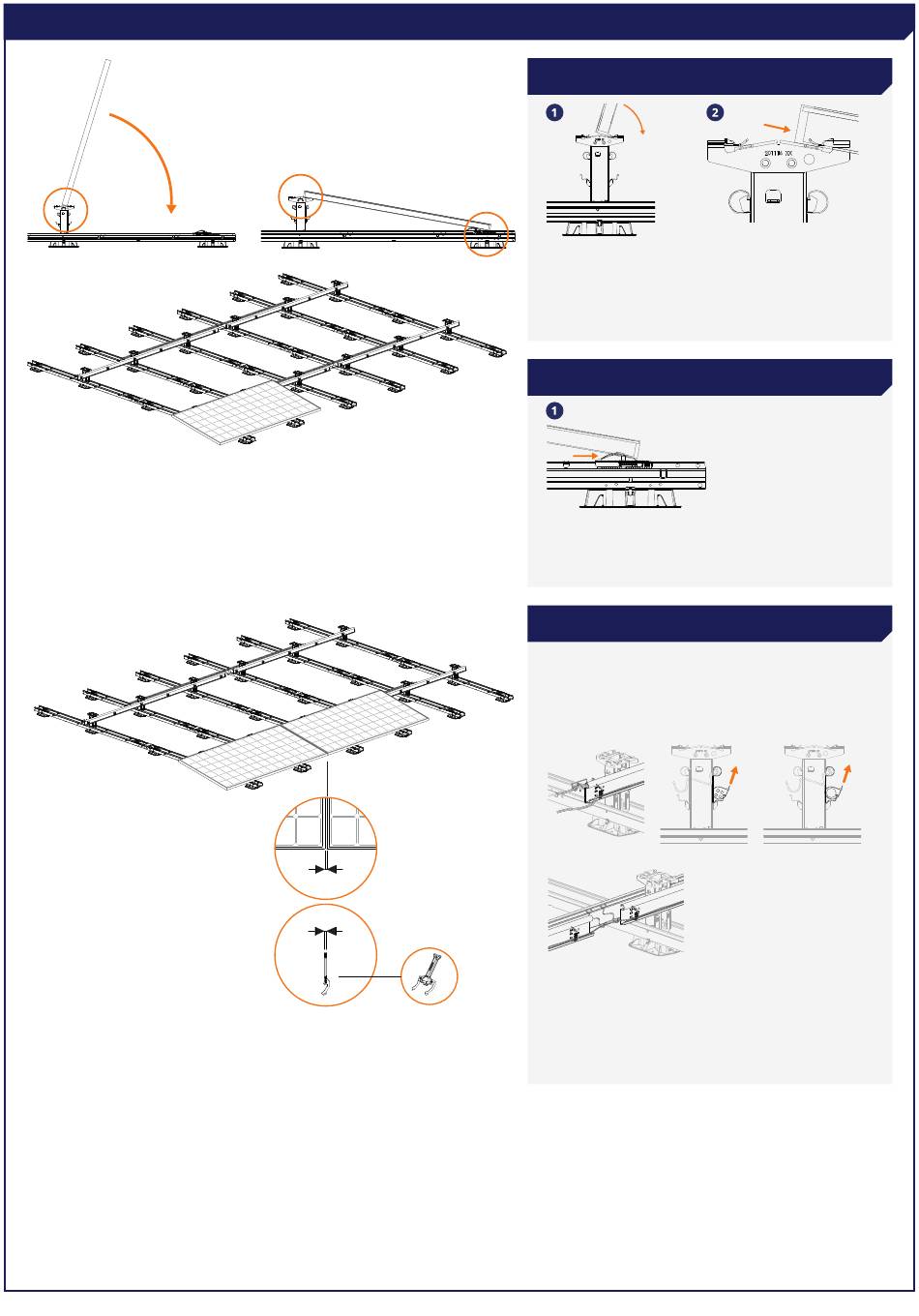

8 MONTAGE DER SOLARMODULE UND KABEL

12 mm
12 mm
1 POSITIONIEREN UND FESTKLEMMEN DES SOLAR-
MODULS AUF DEN HOHEN BASISELEMENTEN
1. Platzieren Sie das erste Solarmodul auf 2 hohen Basiselementen
Vergewissern Sie sich, dass das Solarmodul ordnungsgemäß
zentriert ist. Kippen Sie das Solarmodul, sodass die Unterkante
des Moduls mit den hohen Basiselementen bündig abschließt.
2. Schieben Sie die Modulkante so weit wie möglich unter die
Klemmen der hohen Basiselemente.
2 FESTKLEMMEN DER SOLARMODULE AN DER FRONT-
SEITE
Klick!
Ziehen Sie die Klammern von 2 Modulverschlüssen über die
Kante des Frontmoduls, bis das Modul festgeklemmt ist.
3 PLATZIERUNG DER KABEL BZW. MC4-STECKVER-
BINDER
1. Platzieren Sie die Kabel bzw. MC4-Steckverbinder des Solar
moduls in der Rinne des Stabilisators an der Stelle der hohen
Basiselemente.
2. Legen Sie die Kabel bzw. MC4-Steckverbinder in die Kabelhalter.
3. Verbinden Sie die Kabel bzw. MC4-Steckverbinder mithilfe von
Kabelbindern mit den Stabilisatoren.
4. Verbinden Sie die Steckverbinder der Kabel des ersten und des
zweiten Solarmoduls miteinander.
5. Montieren Sie das zweite Solarmodul.
6. Wiederholen Sie die Schritte zur Vervollständigung der Reihen.
Eine Erläuterung zum Kabelmanagement finden Sie in Anhang C.
MC4-Steck-
Kabel
verbinder
08
