6.4 Potenzialausgleich und Montage des Basisprofils an den Basiselementen

Die hohen und niedrigen Basiselemente sind auch vormontiert erhältlich: 1007021-S und 1007030-S. Wenn Sie selbst
montieren, beachten Sie bitte die folgenden Anweisungen.
Erdung / Potenzialausgleich der Basisprofile (optional)

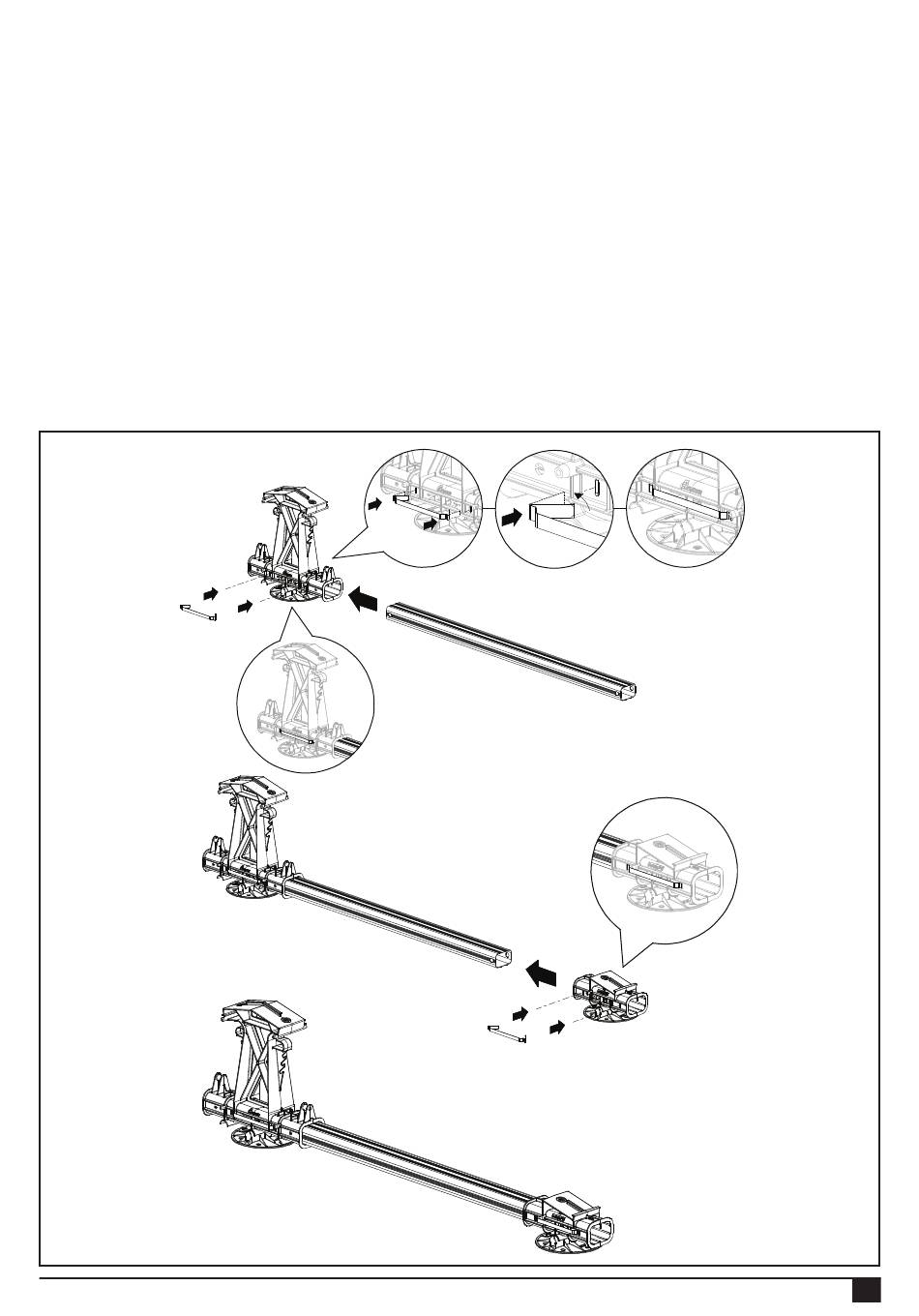

1. Die Erdungsfeder in die Nuten des hohen Basiselements einsetzen, bevor das Basisprofil in das hohe Basiselement
eingeklickt wird. Die Verwendung einer Erdungsfeder entspricht einer Verbindungsfläche von 3 mm2. Zwei Erdungsfedern
(eine Feder auf jeder Seite des Basiselements) entsprechen einer Verbindungsfläche von 6 mm2. Die Enden der
Erdungsfeder greifen in die Basisprofile ein und garantieren eine solide und dauerhafte Verbindung.
2. Das hohe Basiselement (inkl. Dachstütze) aufrecht stellen und das Ende des Basisprofils (Länge 94 cm) in die Öffnung
des hohen Basiselements schieben, bis es einrastet.
3. Die Erdungsfeder in die Nuten des niedrigen Basiselements einsetzen, bevor das Basisprofil in das niedrige
Basiselement eingeklickt wird.
4. Das niedrige Basiselement (inkl. Dachstütze) auf das andere Ende des Basisprofils schieben, bis es einrastet.
5. Das erste FlatFix Fusion-Segment ist jetzt fertiggestellt. Die vorgenannten Schritte wiederholen, bis Sie genügend
FlatFix Fusion-Segmente für die ersten beiden Reihen der Solarmodule haben.
1.
2. KLICK!
4.
KLICK!
5.
3.
