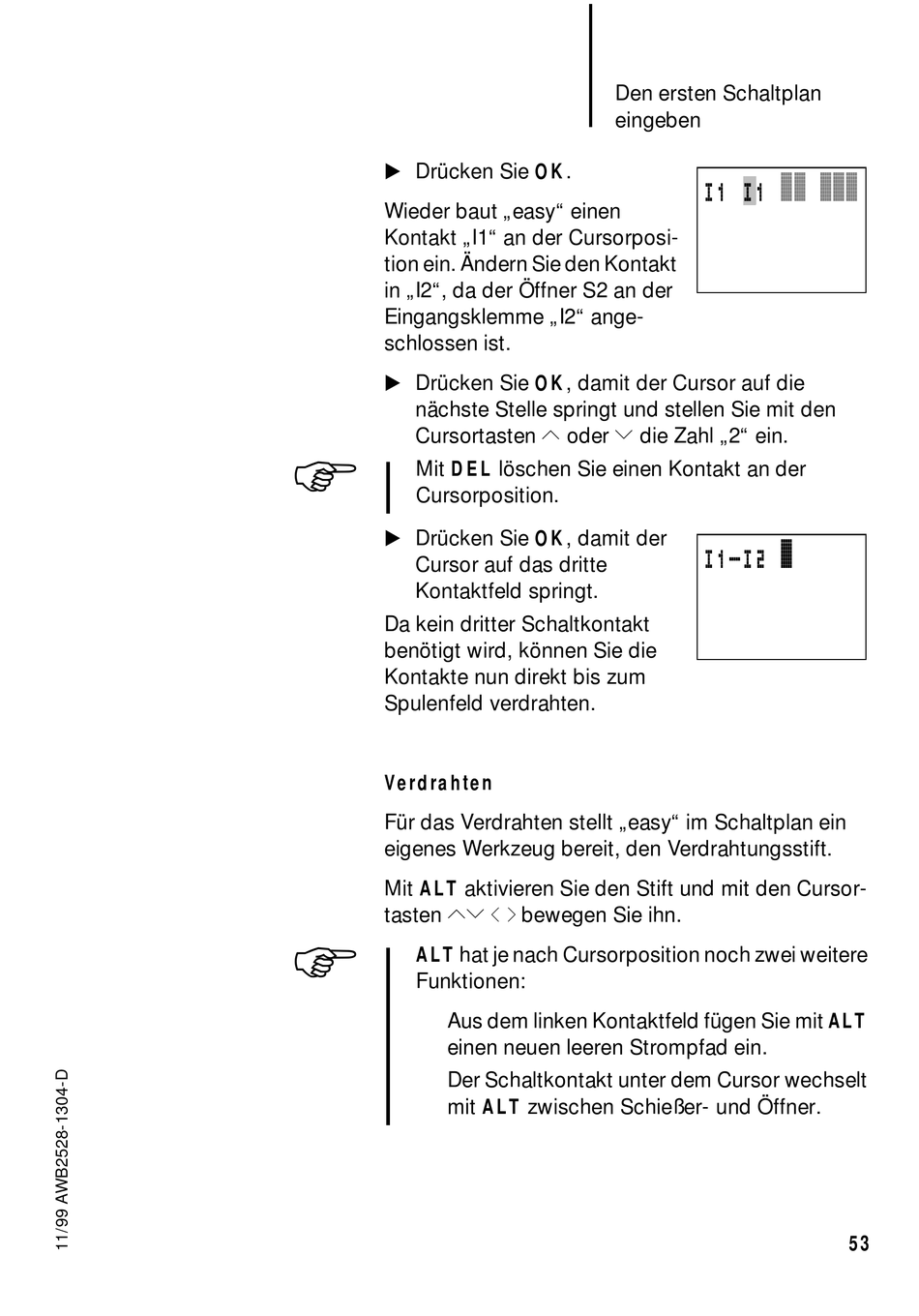

Drücken Sie OK.
Wieder baut „easy" einen
Kontakt „I1" an der Cursorposi-
tion ein. Ändern Sie den Kontakt
in „I2", da der Öffner S2 an der
Eingangsklemme „I2" ange-
schlossen ist.
Drücken Sie OK, damit der Cursor auf die
nächste Stelle springt und stellen Sie mit den
Cursortasten Í oder Ú die Zahl „2" ein.
Mit DEL löschen Sie einen Kontakt an der
Cursorposition.
Drücken Sie OK, damit der
Cursor auf das dritte
Kontaktfeld springt.
Da kein dritter Schaltkontakt
benötigt wird, können Sie die
Kontakte nun direkt bis zum
Spulenfeld verdrahten.
Verdrahten
Für das Verdrahten stellt „easy" im Schaltplan ein
eigenes Werkzeug bereit, den Verdrahtungsstift.
Mit ALT aktivieren Sie den Stift und mit den Cursor-
tasten ÍÚ
ALT hat je nach Cursorposition noch zwei weitere
Funktionen:
Aus dem linken Kontaktfeld fügen Sie mit ALT
einen neuen leeren Strompfad ein.
Der Schaltkontakt unter dem Cursor wechselt
mit ALT zwischen Schießer- und Öffner.
Den ersten Schaltplan
eingeben
ú í
bewegen Sie ihn.
I1 I1
êê êêê
I1-I2 Â
53
