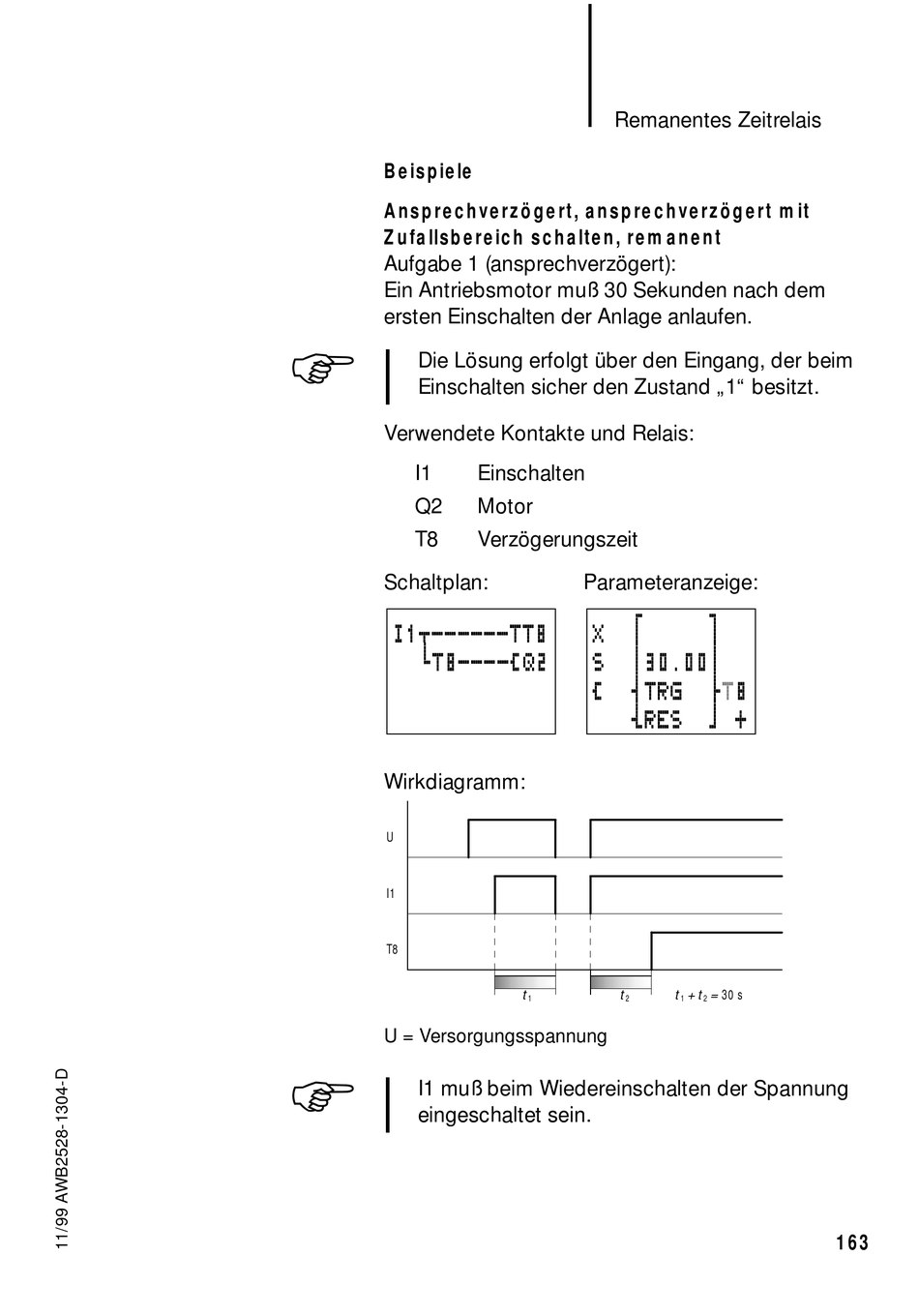

Beispiele
Ansprechverzögert, ansprechverzögert mit
Zufallsbereich schalten, remanent
Aufgabe 1 (ansprechverzögert):
Ein Antriebsmotor muß 30 Sekunden nach dem
ersten Einschalten der Anlage anlaufen.
Die Lösung erfolgt über den Eingang, der beim
Einschalten sicher den Zustand „1" besitzt.
Verwendete Kontakte und Relais:
I1
Q2
T8
Schaltplan:
I1u------TT8
£ £ hT8---- ^ ^ Ä Q2
Wirkdiagramm:
U
I1
T8
U = Versorgungsspannung
I1 muß beim Wiedereinschalten der Spannung
eingeschaltet sein.
Remanentes Zeitrelais
Einschalten
Motor
Verzögerungszeit
Parameteranzeige:
X
f
S
n30.00n
Ä
sTRG
yRES
t
t
1
2
g
dT8
b +
t +
t = 30 s
1
2
163
