Mit „easy" verdrahten
76

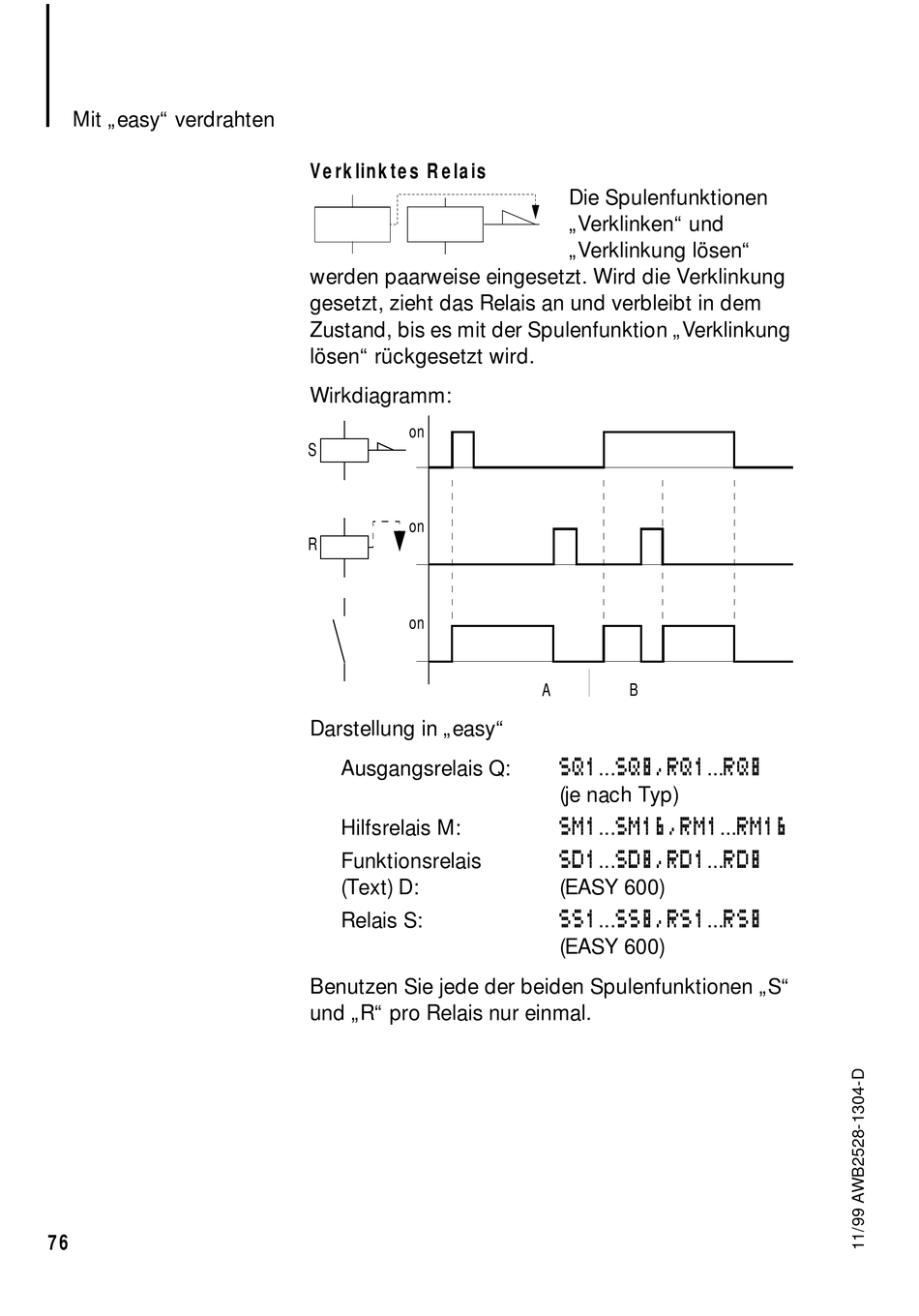

Verklinktes Relais
werden paarweise eingesetzt. Wird die Verklinkung
gesetzt, zieht das Relais an und verbleibt in dem
Zustand, bis es mit der Spulenfunktion „Verklinkung
lösen" rückgesetzt wird.
Wirkdiagramm:
on
S
on
R
on
Darstellung in „easy"
Ausgangsrelais Q:
Hilfsrelais M:
Funktionsrelais
(Text) D:
Relais S:
Benutzen Sie jede der beiden Spulenfunktionen „S"
und „R" pro Relais nur einmal.
Die Spulenfunktionen
„Verklinken" und
„Verklinkung lösen"
A
B
SQ1
SQ8,RQ1
...
...
(je nach Typ)
SM1
SM16,RM1
...
SD1
SD8,RD1
...
...
(EASY 600)
SS1
SS8,RS1
...
...
(EASY 600)
RQ8
RM16
...
RD8
RS8
